Su función básica es interrumpir la corriente después de que el mecanismo de protección detecte una falla.
Un disyuntor tiene la función de proteger un circuito eléctrico de daños causados por sobrecorriente, sobrecarga, Corriente de fuga o cortocircuito, es un interruptor eléctrico diseñado automáticamente. Su función básica es interrumpir la corriente después de que el mecanismo de protección detecte una falla. A diferencia de un fusible, que funciona una vez y luego debe reemplazarse, un disyuntor se puede restablecer (ya sea de forma manual o automática) para reanudar el funcionamiento normal.
Los disyuntores se fabrican en varios tamaños, como los pequeños dispositivos que protegen los circuitos de bajo voltaje o los electrodomésticos individuales, y los grandes interruptores diseñados para proteger los circuitos de alto voltaje dan soporte a toda una ciudad.
Un disyuntor de circuito es un dispositivo de seguridad indispensable en el equipo eléctrico, y un disyuntor de circuito calificado tiene una larga vida útil. Para diferentes entornos de aplicación y requisitos de uso práctico, hay muchas opciones de tipos de disyuntores de circuito disponibles. Existen ACB, VCB, etc. para corriente alterna de alta tensión, MCB, MCCB, RCCB, RCBO, AFCI, etc. para corriente alterna de baja tensión, y para corriente continua, también hay disyuntores de circuito de alta tensión de DC.
Un disyuntor de circuito es un dispositivo de conmutación mecánica. Cuando la corriente en el circuito excede la corriente nominal del disyuntor de circuito debido a ciertas condiciones como un cortocircuito o sobrecarga, el disyuntor de circuito se activará para desconectar el circuito, protegiendo así el equipo en el circuito. El mango mecánico del disyuntor de circuito también se puede abrir y cerrar manualmente, lo cual es conveniente para el mantenimiento diario y otras tareas.
La corriente nominal de un disyuntor de circuito se refiere al valor más alto de corriente que el disyuntor de circuito puede transportar continuamente cuando otras condiciones (temperatura, etc.) permanecen dentro del rango especificado.

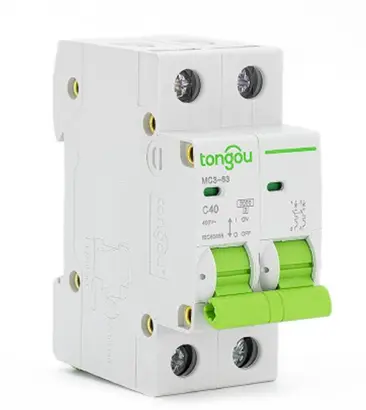

El disyuntor de circuito miniature (MCB) garantiza la seguridad eléctrica en hogares, oficinas y otros edificios, así como para aplicaciones industriales, protegiendo las instalaciones eléctricas de sobrecargas y cortocircuitos.
Una vez que se detecta una falla, el disyuntor de circuito miniature se activa automáticamente para desconectar el circuito eléctrico, evitando así daños en los cables y reduciendo el riesgo de incendio.
El disyuntor de circuito de caja moldeada (MCCB), por abreviar, tiene las funciones de protección contra cortocircuito, sobrecarga y conmutación de circuito; generalmente, si incluye protección contra fugas, lo llamamos disyuntor de circuito de caja moldeada con protección contra fugas.
Se utiliza principalmente para la distribución de energía de terminal y puede llevar carga directamente. La corriente nominal máxima no debe superar los 1600 A. Su función es relativamente simple, con tripping térmico-magnético, electromagnético, tripping por baja tensión, tripping por falla, alarma y otras funciones, con varios grupos de contactos auxiliares.

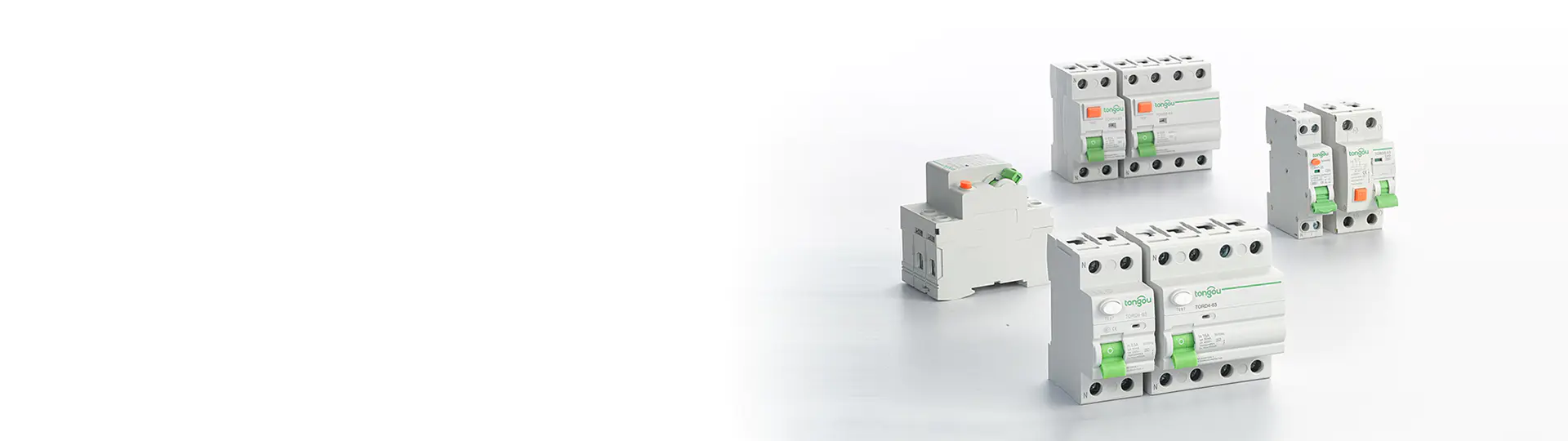

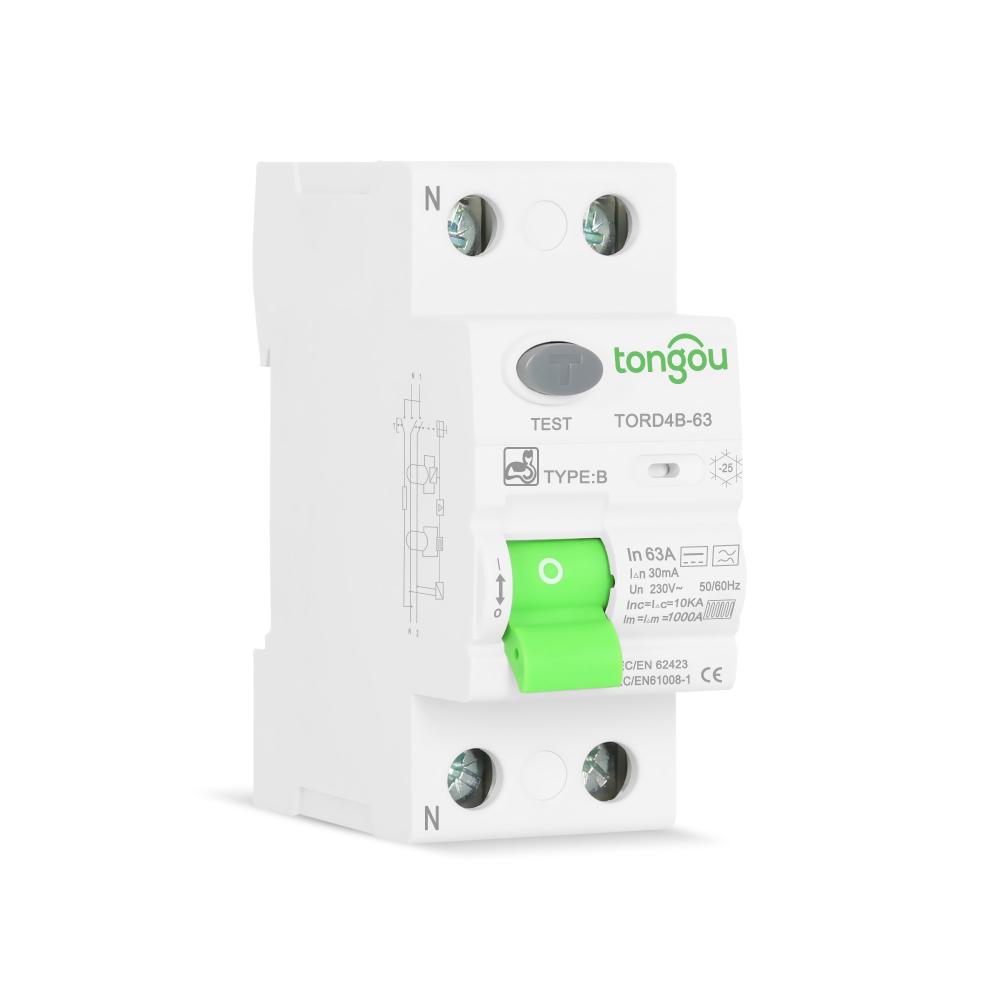

A residual current device(RCD), residual current circuit breaker(RCCB), or earth leakage circuit breaker(ELCB), is a safe life-saving device that is designed to prevent humans from getting an ongoing fatal electric shock if you touch something live, such as a bare wire.
Tongou always adheres to the principle of “quality first”, adheres to management informatization, and production automation continuously improves production process quality and production management level.

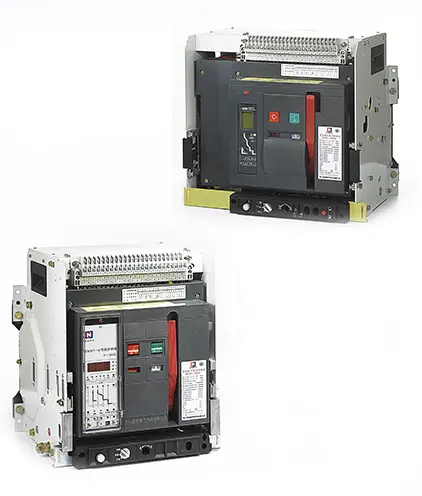

El disyuntor de circuito de aire es un dispositivo de protección de circuito para corrientes altas, comúnmente utilizado en sistemas grandes de cajas de distribución de circuitos, puede prevenir sobrecarga, cortocircuito, falla de tierra, protección contra fugas, control remoto y otros disyuntores integrados. Por lo tanto, su funcionamiento puede ser eficiente y confiable de acuerdo con las normas de la serie IEC 60947-2.
La sobrecorriente es cualquier corriente que excede la corriente nominal del dispositivo para el cual el conductor tiene capacidad de transportar. La sobrecorriente es el resultado de una sobrecarga, un cortocircuito, un arco o una falla de tierra. Los efectos de la sobrecorriente incluyen incendios, daños en el aislamiento del conductor y daños en el equipo.
Un cortocircuito es una sobrecorriente que excede en gran medida la corriente de carga completa normal del circuito. Además, un cortocircuito abandona la trayectoria normal de transporte de corriente del circuito y toma un camino de cortocircuito alrededor de la carga y de vuelta a la fuente de energía. Un cortocircuito es una sobrecorriente, pero no es una sobrecarga.
De acuerdo con la CIE (Comisión Internacional de Electricidad), una sobrecarga significa que la operación del equipo supera la capacidad de carga completa normal, o la operación del conductor supera la capacidad de transporte de corriente nominal, lo que causará daños o sobrecalentamiento peligroso si persiste lo suficiente. Una sobrecarga no es un cortocircuito, una falla de tierra o una falla de arco.
La corriente de fuga es la corriente que fluye desde el circuito AC o DC del dispositivo hacia la caja de distribución o la tierra, y puede provenir de la entrada o la salida. Si el equipo no está adecuadamente conectado a tierra, la corriente fluirá a través de otros caminos, como el cuerpo humano. Esto también puede ocurrir si la tierra del equipo es ineficiente o si se interrumpe intencional o no intencionalmente. Si el valor de la fuga alcanza un cierto nivel, puede causar una conmoción eléctrica, lo que resulta en lesiones personales o incluso muerte.
Aunque los disyuntores de circuito de media y baja tensión tienen diseños únicos en términos de intensidad de corriente, tensión y aplicación, hay cinco componentes principales en diferentes tipos de disyuntores de circuito.
El marco del disyuntor de circuito proporciona la rigidez y la resistencia necesarias para responder con éxito al proceso de ruptura y alcanzar la clasificación de ruptura requerida. Aísla la corriente para proteger a la persona y al equipo durante su uso o operación. El marco puede estar hecho de metal o de material insulante moldeado de plástico.
El marco de la caja moldeada está fabricado con un material insulante resistente, como el polyester de vidrio o la resina compuesta termosetting (marco de plástico). TONGOU Electrical proporciona Disyuntores de circuito miniature., Disyuntores de circuito de caja moldeada.,Disyuntores de circuito de caja aislada y disyuntores de circuito de potencia de baja tensión en marcos de caja moldeada.
Existen dos tipos de mecanismos de operación:
La función del Mecanismo de Palanca de Paso Superior (OTM) es proporcionar un medio para abrir y cerrar el disyuntor de circuito. Cuando se mueve el mango de operación hacia la posición ON o OFF, las muelles se comprimen. Estas almacenan la energía mecánica de este movimiento. Al pasar el punto central de la palanca, las muelles liberan esa energía almacenada y empujan o tiran de las palancas de la conmutación para cerrar o abrir.
Este mecanismo de palanca de paso superior es del tipo de apertura rápida y ruptura rápida, lo que significa que la velocidad de apertura o cierre de los puntos de contacto después del punto de palanca es independiente de la velocidad del operador.
Además de indicar si el disyuntor de circuito está en la posición ON o OFF, el mango del mecanismo de operación también indica cuándo el disyuntor de circuito se ha activado, movieiéndose a una posición intermedia entre ON y OFF.
Los disyuntores de circuito residenciales de TONGOU, los disyuntores de circuito miniature y los disyuntores de circuito de caja moldeada utilizan mecanismos de palanca de paso superior.
Un mecanismo de energía almacenada en dos pasos se utiliza cuando se requiere una gran cantidad de energía para cerrar el disyuntor de circuito y cuando necesita cerrarse rápidamente. Se trata de un mecanismo para cerrar un interruptor en el que se carga una muelle (primer paso) y luego se realiza una acción (segundo paso) para cerrar el interruptor. Los ventajas de este mecanismo incluyen el rápido reencendido y la seguridad.
El reencendido rápido se logra almacenando la energía de carga en una muelle de cierre separada. La seguridad se alcanza proporcionando la carga remota de la muelle.
Además de indicar si el disyuntor de circuito está en la posición ON o OFF, el mango del mecanismo de operación también indica cuándo el disyuntor de circuito se ha activado, al moverse a una posición intermedia entre ON y OFF.
El proceso de almacenamiento de energía en dos pasos tiene como objetivo almacenar energía para la muelle de cierre y liberar la energía para cerrar el disyuntor de circuito. Utiliza muelles de apertura y cierre separados.
Esto es importante porque permite que la muelle de cierre se cargue de manera independiente del proceso de apertura. La muelle de cierre puede ser cargada manualmente (o recargada) por el mango de carga o cargada eléctricamente por un motor. El motor puede ser operado de forma remota para proporcionar al operador el máximo nivel de seguridad.
Antes de entender la diferencia entre ellos, puedes entender brevemente qué es un fusible.
¿Qué es un fusible?
El fusible está compuesto por un material conductor con un punto de fundido bajo, que está conectado entre los dos terminales de alimentación positivos. Si hay una corriente de sobrecarga anormal en este circuito, se fundirá para proteger otros equipos de ser dañados por la avalancha. Por supuesto, un fusible permite que la corriente normal fluya a través de él.
Por lo tanto, los fusibles también tienen diferentes especificaciones para tratar diferentes situaciones, y se deben usar fusibles de diferentes especificaciones según los escenarios de uso.
La diferencia entre un disyuntor de circuito de seis puntos y un fusible se enumera a continuación:
1. ¿Puede ser usado de nuevo? Después de que el fusible se queme, no se puede usar de nuevo, y el disyuntor de circuito puede continuar siendo usado después de que se active, siempre que el disyuntor de circuito en sí no tenga problemas.
2. Tiempo de respuesta. Básicamente, un fusible tiene un tiempo de respuesta mucho más rápido que un disyuntor de circuito, lo que significa que el fusible abrirá el circuito más rápido.
3. Escenarios de aplicación. Un solo disyuntor de circuito puede usarse para proteger muchos dispositivos, mientras que un solo fusible solo puede proteger un dispositivo.
4. Contenido de protección. Los fusibles solo pueden proteger el equipo de sobrecarga de energía, mientras que los disyuntores de circuito no solo pueden proteger el equipo de sobrecarga de energía sino también prevenir los peligros causados por cortocircuitos.
5. Principio de funcionamiento. Los fusibles son características térmicas y eléctricas de materiales conductores, mientras que los disyuntores de circuito son principios electromagnéticos y de conmutación.
6. Costo. El costo de un solo fusible es mucho menor que el de un solo disyuntor de circuito.
