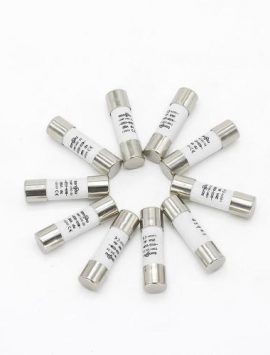

¿Qué es un fusible fotovoltaico solar?
Un sistema de energía fotovoltaica (PV) o solar utiliza un fusible de propósito específico llamado fusible solar. Fusible fotovoltaico, fusible fotovoltaico solar, fusibles fotovoltaicos fusibles y fusibles de panel solar son términos utilizados para describir los fusibles utilizados en estos sistemas. El tamaño del fusible del panel solar está determinado por una amplia gama de voltajes, clasificaciones y clasificaciones de amperios. El Fusible Midget viene en tamaños que van desde 1 a 32 amperios y opera entre 600 y 1500 VDC. El tamaño de fusible Clase R funciona entre 20 y 400 amperios a 600 VCC. Los fusibles de clase J tienen un rango de voltaje de 600 a 1000 V CC y un rango de corriente de 70 a 600 amperios. Los fusibles fotovoltaicos con el tipo NH o de cuerpo cuadrado están disponibles en clasificaciones de 1000, 1250 y 1500 VCC.
Products
Hay tres piezas en un fusible fotovoltaico solar:
1. La porción derretida, que es el núcleo del fusible. Cuando se quema, tiene la capacidad de cortar la corriente. Los fusibles del mismo tipo y especificación deben estar hechos del mismo material, tener el mismo tamaño geométrico y tener el valor de resistencia más pequeño y constante posible. Lo más importante es que las propiedades de fusión sean consistentes. La mayoría de los fusibles domésticos están hechos de una aleación de plomo y antimonio.
2. El componente del electrodo, que generalmente es dos. Es un componente crucial de la conexión del circuito con el fundido. Debe tener alta conductividad y ninguna resistencia de contacto de instalación visible.
1. El tercer componente es el soporte. Los fundidos de fusibles suelen ser finos y suaves. El propósito del soporte es mantener la masa fundida en su lugar y unir los tres elementos en un todo rígido que sea fácil de instalar y usar. Se requiere resistencia mecánica, aislamiento, resistencia al calor y retardo de llama. En uso, no debe romperse, distorsionarse, quemarse o cortocircuitarse durante el uso.
Los beneficios del portafusibles para energía solar fotovoltaica de 1000 V CC
1.Instrucciones para la generación de electricidad fotovoltaica
La corriente generada por muchos conjuntos fotovoltaicos se concentra en el inversor fotovoltaico desde la caja de empalmes fotovoltaicos, y el inversor fotovoltaico convierte CC en CA para que pueda conectarse a la red pública o usarse en electrodomésticos.
2. Circunstancias típicas de trabajo
La temperatura máxima en las inmediaciones es de 90 °C, la temperatura mínima es de -40 °C y la altura de instalación no supera los 2000 m (nuestra empresa puede personalizar según sus requisitos específicos).
3.Aplicaciones
Vale la pena usar este tipo de fusible en un sistema de generación de energía solar fotovoltaica, corriente nominal de 630 A, voltaje nominal de 1500 V, en equipos de generación de energía fotovoltaica como matriz fotovoltaica para protección contra sobrecorriente y como cadena de módulos fotovoltaicos, etc.
4. Fracturas en la estructura
El tubo del fusible está lleno de arena de cuarzo de alta pureza procesada químicamente como medio de arco, y el eslabón del fusible está formado de plata pura (o hilos de plata), soldadura de estaño bajo y revestido en la masa fundida hecha de porcelana de alta resistencia. La soldadura por puntos conecta el cuerpo del fusible a los terminales de contacto. La base del fusible está suprimida por una carcasa de resina o plástico que se alimenta con contactos y contiene las piezas de fusión, con la conexión realizada por remachado como soporte de las partes del cuerpo del fusible de tamaño adecuado. Esta serie de fusibles presenta un dispositivo compacto y conveniente, además de seguridad, una apariencia hermosa y otras características.
5. Categoría de uso
El término “gPV” se refiere a la protección contra averías de CC de rango completo de un sistema de generación de energía solar fotovoltaica.
