Disyuntor de
Circuito Miniatur

¿Qué es el Disyuntor de Circuito Miniatura?

El Disyuntor de Circuito Miniatura (MCB), también conocido como disyuntor de circuito de miniatura, es un disyuntor de circuito de miniatura con limitación de corriente y ruptura alta, con doble protección contra sobrecarga y cortocircuito. Con una estructura avanzada, rendimiento confiable, fuerte capacidad de ruptura, apariencia elegante y compacta, etc., el disyuntor de circuito miniatura se utiliza ampliamente en industrias, comercios, edificios altos y viviendas civiles, y otros lugares.

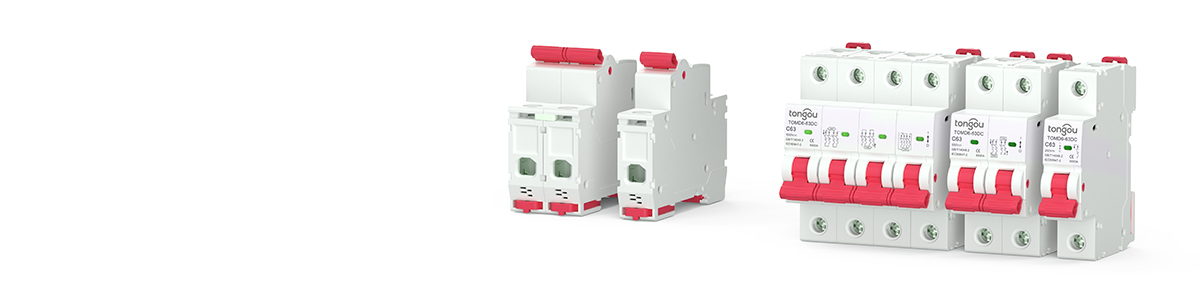

TOMD6 es la nueva generación de productos de Tongou, es adecuado para la corriente de línea AC 50Hz/60Hz, voltaje nominal 230V, corriente nominal hasta 63A y por debajo en el circuito, como protección contra sobrecarga y cortocircuito.

¿Para qué se usa el Disyuntor de Circuito Miniatura?

Un disyuntor de circuito miniatura, también conocido como disyuntor de circuito miniature (MCB), se utiliza para proteger los circuitos eléctricos de sobrecargas y cortocircuitos. Actúa como un dispositivo de seguridad que desconecta automáticamente el flujo eléctrico en un circuito si detecta una condición anormal, como una sobrecarga o un cortocircuito. Esto ayuda a prevenir daños en electrodomésticos, equipos y cableado, así como reduce el riesgo de peligros por incendios. Los disyuntores de circuito miniatura se utilizan comúnmente en instalaciones eléctricas residenciales, comerciales e industriales para asegurar la seguridad y confiabilidad del sistema eléctrico.

PRODUCTOS

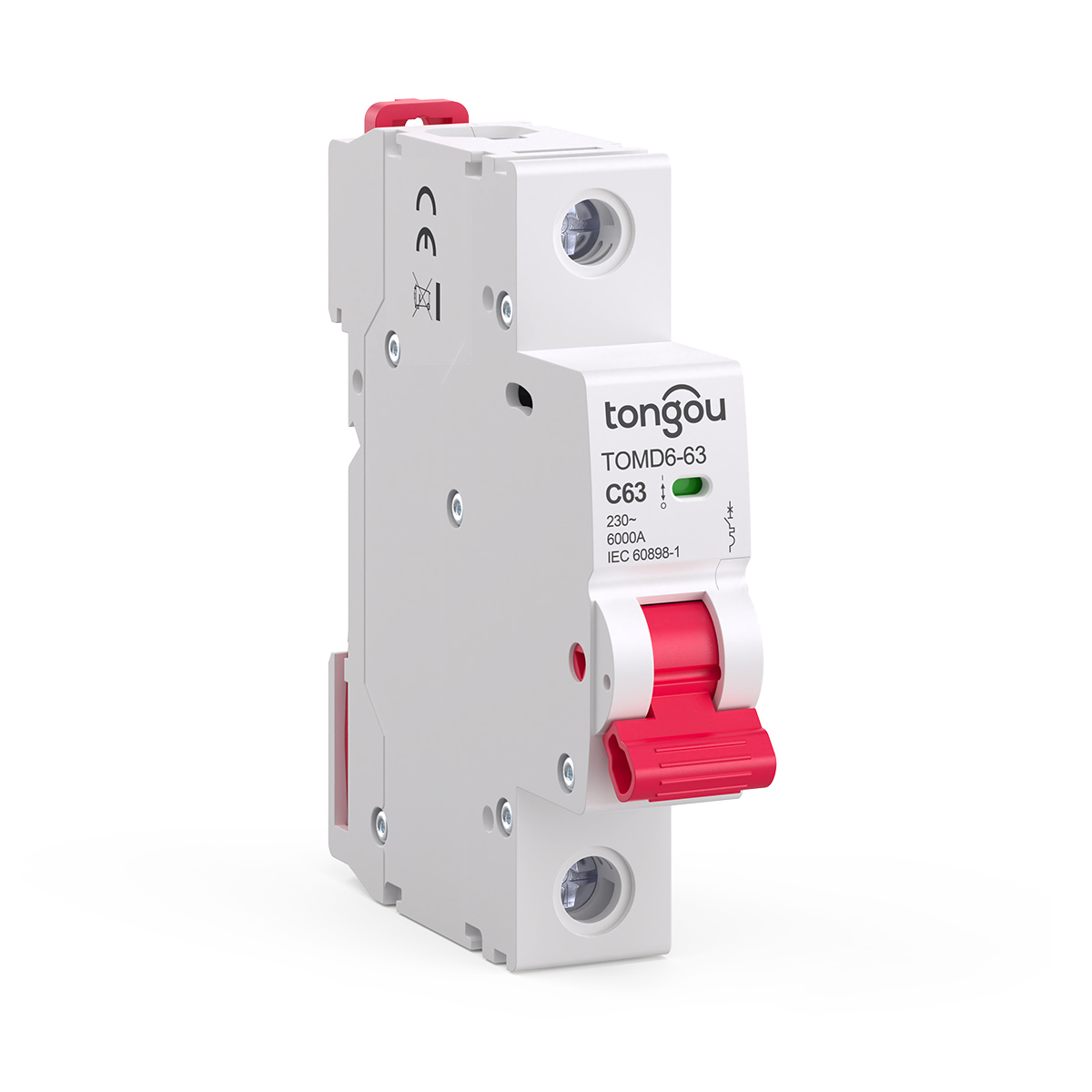

TOMD6 AC 1P Curve C

Pequeño Disyuntor de Circuito Protección Eléctrica

TOMD6 AC 2P Curve C

Bastidor DIN MCB de AC

TOMD6 AC 3P Curve C

Disyuntor de Circuito Miniatura para Hogar

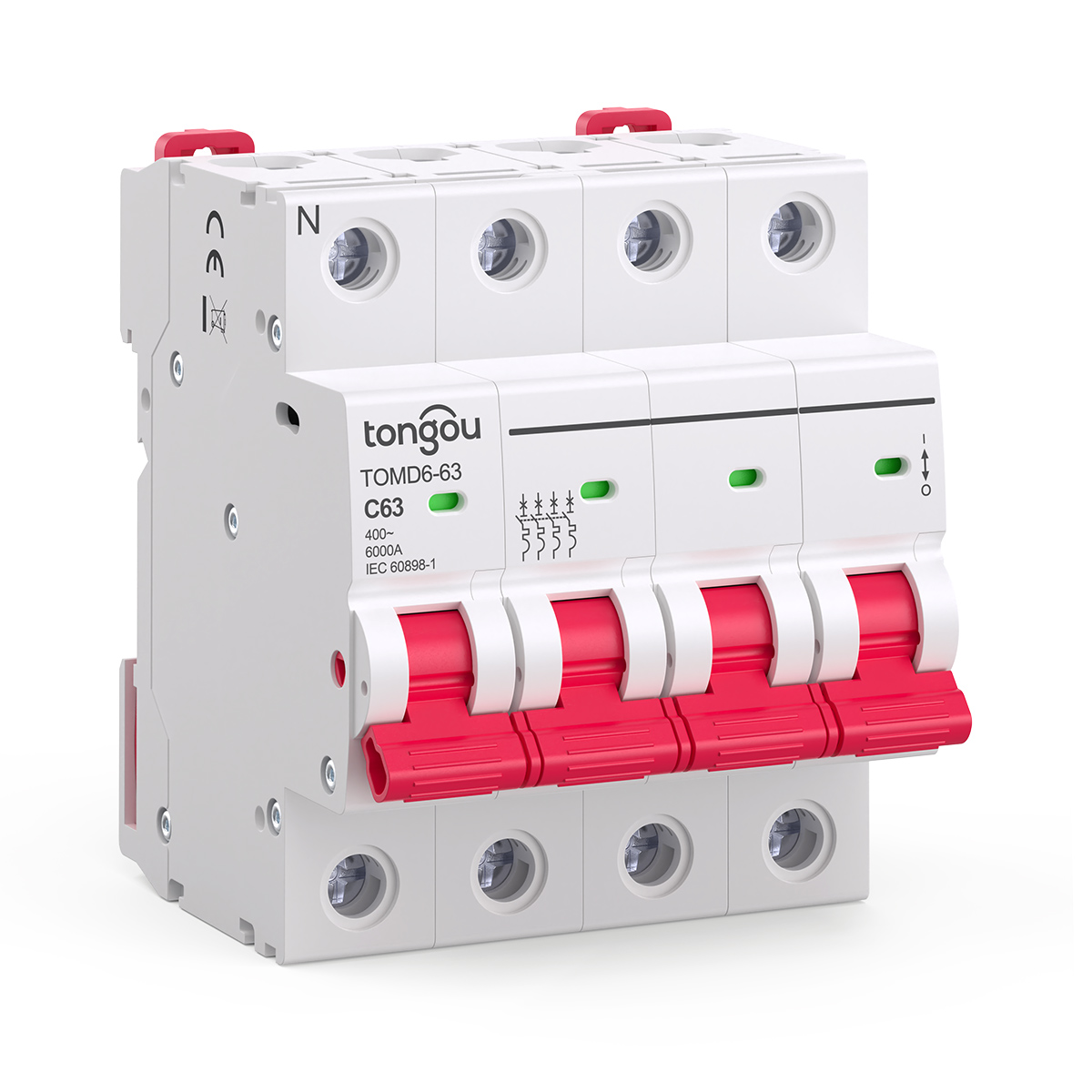

TOMD6 AC 4P Curve C

Protección contra sobrecorrientes MCB Miniatura

TOMD6 DC 1P Curve C

Disyuntor de Circuito Miniatura DC con Bastidor DIN

TOMD6 DC 2P Curve C

Disyuntor de Circuito Miniatura DC para Sistema Solar

TOMD6 DC 4P Curve C

Seguridad del Sistema Eléctrico de Corriente Continua

Disyuntor de circuito MINI.

Protección contra cortocircuitos.

Más seguro de usar.

Protección contra sobrecarga.

Protege la seguridad de tu equipo.

Uso Seguro de la Electricidad

Más eficiente y más seguro.

Ventana de visualización.

Más fácil de operar.

Material Antiincendios

TEMPERATURA DE FUNCIONAMIENTO: -30C~+70°

Fabricación Seiko

Mejora Tu Vida

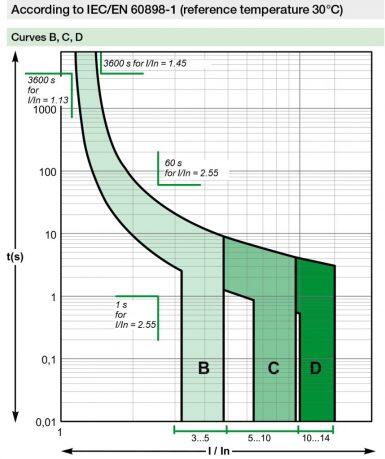

Diferentes Tipos de Disyuntores de Circuito Miniatura (DCM)

Los Disyuntores de Circuito Miniatura (DCM o MCBs) se clasifican en varios tipos según sus características de activación, que son los niveles de corriente de falla en los que el dispositivo opera durante cortocircuitos o sobrecargas.

Tipo B DCM: Los Tipo B DCM se activan cuando la corriente es de 3 a 5 veces la corriente nominal. Se utilizan para cargas puramente resistivas o con cargas inductivas muy pequeñas, típicamente en aplicaciones domésticas de baja potencia como circuitos de iluminación y cableado doméstico.
Tipo C DCM: Los Tipo C DCM operan para un valor de corriente de 5 a 10 veces la corriente nominal. Se utilizan con cargas inductivas como motores, ventiladores y transformadores, donde hay una posibilidad de incrementos repentinos de corriente. Principalmente se utilizan en aplicaciones comerciales e industriales.
Tipo D DCM: Con una corriente de activación de 10 a 20 veces la corriente nominal, los Tipo D DCM se utilizan para cargas inductivas muy altas. Principalmente se encuentran en aplicaciones industriales de alta potencia para equipos como motores pesados, transformadores, rayos X y equipos de soldadura.

¿Cuál es la diferencia entre el DC MCB y el AC MCB?

El Disyuntor de Circuito Miniatura (DCM o MCB), también conocido como disyuntor de circuito de miniatura, es un disyuntor de circuito de miniatura con limitación de corriente y alta capacidad de ruptura, que ofrece doble protección contra sobrecarga y cortocircuitos. Con una estructura avanzada, rendimiento confiable, fuerte capacidad de ruptura, apariencia elegante y compacta, etc., el disyuntor de circuito miniatura se utiliza ampliamente en industrias, comercios, edificios altos y en la vivienda civil y otros lugares.

Disyuntor de Circuito Miniatura de Corriente Continua (DC MCB):

①Características de Corriente DC: Los DC MCB se adaptan a las características continuas y estables de la corriente DC, que no tienen valores nulos naturales como en la corriente AC.
②Diseño especial: Los DC MCB suelen estar equipados con materiales de contacto especiales y diseños de cámaras de interrupción para hacer frente a las características continuas de los arcos DC.
③Protección contra sobrecarga: Los DC MCB pueden prevenir eficazmente las sobrecargas debido a la sobrecarga de baterías o corrientes inversas en sistemas fotovoltaicos (PV).

Disyuntor de Circuito Miniatura de Corriente Alterna:

①CARACTERÍSTICAS DE CORRIENTE AC: Los disyuntores de circuito AC son adecuados para corrientes AC y pueden aprovechar el punto de cruce natural cero de la corriente para interrumpir el circuito con más facilidad.
②AMPIA GAMA DE APLICACIONES: Los disyuntores de circuito AC son adecuados para la distribución de energía AC en la mayoría de los edificios residenciales y comerciales estándar, así como en entornos industriales.
③ECONÓMICOS: Los disyuntores de circuito AC suelen ser más económicos que los DC MCB debido a su amplia gama de aplicaciones y escala de producción.
④FACILIDAD DE INSTALACIÓN: Los disyuntores de circuito AC son relativamente sencillos de instalar y mantener, y no requieren habilidades especiales ni equipos.

Escenarios de Uso:

——Sistemas de Energía DC: Para sistemas de energía DC, como sistemas fotovoltaicos solares, sistemas de almacenamiento de baterías, etc., los DC MCB son una opción más adecuada porque están diseñados específicamente para manejar las características de la corriente DC.

——Sistemas de Energía AC: Para los sistemas de energía AC estándar, como la distribución de energía en hogares, oficinas y instalaciones industriales, los disyuntores de circuito AC ofrecen una solución de protección económica y eficaz.
