Las fuentes de alimentación de conmutación, también conocidas como fuentes de alimentación de modo de conmutación o simplemente fuentes de alimentación por conmutación, se han convertido en un componente esencial en los dispositivos y sistemas electrónicos modernos debido a su alta eficiencia, tamaño compacto y capacidad para manejar una amplia gama de voltajes de entrada. En esta guía completa, profundizaremos en los principios, ventajas y aplicaciones de las fuentes de alimentación de conmutación, y exploraremos cómo difieren de sus contrapartes lineales.
Una fuente de alimentación de conmutación es un dispositivo electrónico que convierte una tensión de entrada en una tensión de salida deseada conmutando rápidamente la tensión de entrada en on y off mediante un transistor de alta frecuencia. Este proceso, conocido como modulación de ancho de pulso (PWM), permite que la fuente de alimentación regule la tensión de salida con una pérdida de energía mínima, lo que resulta en alta eficiencia.
Las fuentes de alimentación de conmutación típicamente consisten de varios componentes clave:
Rectificador de entrada y filtro: Esta etapa convierte la tensión de AC entrante en DC y elimina cualquier componente AC residual.

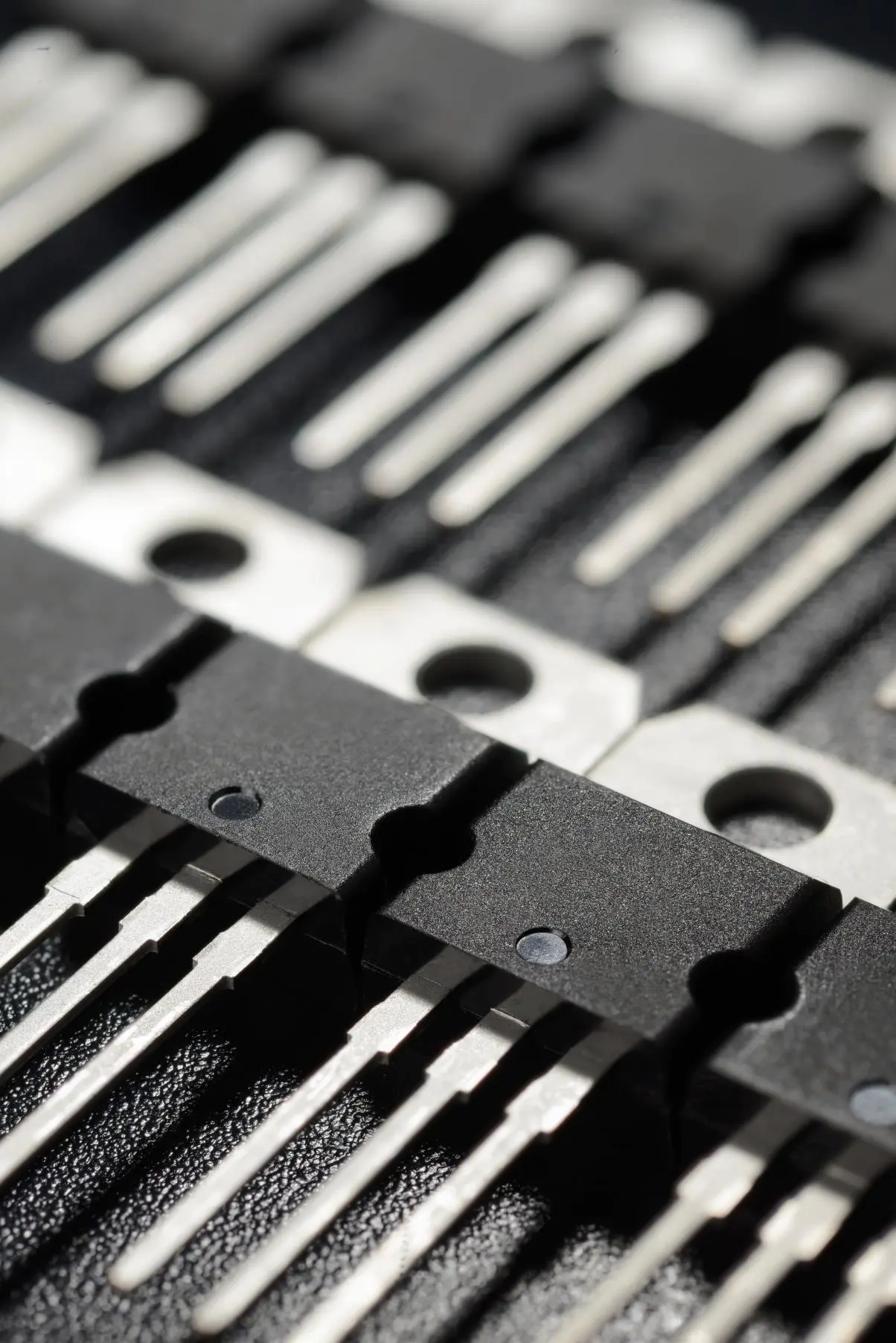

Transistor de conmutación: Este transistor de alta frecuencia actúa como el elemento principal de control de potencia, conmutando la tensión de entrada en on y off de acuerdo con la señal PWM.
Transformador y rectificador de salida: El transformador aísla y escala la tensión según sea necesario, mientras que el rectificador de salida convierte la tensión de vuelta a DC para su uso por la carga.
Circuito de retroalimentación y control: Este circuito monitorea la tensión de salida y ajusta la señal PWM para mantener el nivel de tensión de salida deseado.
Una de las principales ventajas de las fuentes de alimentación de conmutación es su alta eficiencia. A diferencia de las fuentes de alimentación lineales, que disipan la energía excedentaria como calor, las fuentes de alimentación de conmutación utilizan la modulación de ancho de pulso (PWM) para minimizar la pérdida de energía. Como resultado, pueden alcanzar eficiencias del 80-90% o más.
Las fuentes de alimentación de conmutación suelen ser más compactas y livianas que las fuentes de alimentación lineales, principalmente porque requieren disipadores de calor y transformadores más pequeños. El tamaño y el peso reducidos las hacen una elección ideal para aplicaciones portátiles y con restricciones de espacio.
Las fuentes de alimentación de conmutación pueden manejar una amplia gama de voltajes de entrada, haciéndolas adecuadas para su uso en varias regiones con diferentes normas de alimentación eléctrica. Algunos modelos incluso cuentan con soporte universal de voltaje de entrada, adaptándose a voltajes de entrada desde 100V hasta 240V CA.
Las fuentes de alimentación de conmutación se utilizan ampliamente en varios dispositivos electrónicos y sistemas, incluyendo:
Televisores, computadoras, smartphones y consolas de juegos dependen de las fuentes de alimentación de conmutación para proporcionar energía eficiente y estable a sus componentes internos.
Las fuentes de alimentación de conmutación se encuentran comúnmente en sistemas de automatización, equipos de fabricación y otras aplicaciones industriales que requieren regulación precisa de voltaje y eficiencia energética.
El equipo de telecomunicaciones, como estaciones base, conmutadores de red e enrutadores, utiliza fuentes de alimentación de conmutación para satisfacer sus exigentes requisitos de energía al mismo tiempo que minimiza el consumo de energía.
Equipos médicos, incluyendo monitores de pacientes, sistemas de imagen diagnóstica e instrumentos de laboratorio, a menudo emplean fuentes de alimentación de conmutación para asegurar el funcionamiento seguro y confiable de componentes críticos.
Antes de seleccionar un suministro de alimentación por conmutación, considera las necesidades específicas de potencia de tu aplicación, incluyendo:
Voltaje de salida: Elige un suministro de alimentación con el voltaje de salida apropiado para tu dispositivo o sistema.
Corriente de salida: Asegúrate de que el suministro de alimentación pueda proporcionar la corriente suficiente para satisfacer las demandas de tu carga.
Rango de voltaje de entrada: Selecciona un suministro de alimentación con un rango de voltaje de entrada que coincida con la red eléctrica local.
Además de los requisitos de potencia principales, considera cualquier característica o especificación adicional que pueda ser relevante para tu aplicación:
Eficiencia: Los suministros de alimentación de mayor eficiencia generan menos calor y consumen menos energía, lo que puede ahorrar en los costos operativos.
Tamaño y factor de forma: Dependiendo de las restricciones de espacio de tu aplicación, es posible que necesites seleccionar un suministro de alimentación compacto o de un factor de forma específico.
Certificaciones de seguridad: Verifica que el suministro de alimentación cuente con las certificaciones de seguridad necesarias para tu región.
Especificaciones ambientales: Comprueba el rango de temperatura de funcionamiento, la tolerancia a la humedad y la calificación de protección contra intrusiones del suministro de alimentación para asegurarte de que pueda resistir las condiciones ambientales de tu aplicación.
A menudo proporcionamos hojas de datos detalladas, notas de aplicación y diseños de referencia para ayudarte a elegir el suministro de alimentación adecuado para tus necesidades. Además, solicitar asesoramiento de expertos de ingenieros experimentados o representantes del servicio técnico puede proporcionar información valiosa y recomendaciones.
Los suministros de alimentación por conmutación han pasado a ser una parte integral de la electrónica moderna debido a su alta eficiencia, tamaño compacto y versatilidad. Al comprender los principios y ventajas de los suministros de alimentación por conmutación, así como sus diversas aplicaciones, puedes seleccionar con confianza el suministro de alimentación adecuado para tus requisitos específicos. Al elegir un suministro de alimentación por conmutación, siempre considera las necesidades de potencia de tu aplicación, evalúa las características y especificaciones adicionales, y consulta los recursos del fabricante y el asesoramiento de expertos. Con el conocimiento y herramientas adecuados, puedes aprovechar los beneficios de los suministros de alimentación por conmutación para optimizar tus dispositivos y sistemas electrónicos para un rendimiento máximo y fiabilidad.
