Description

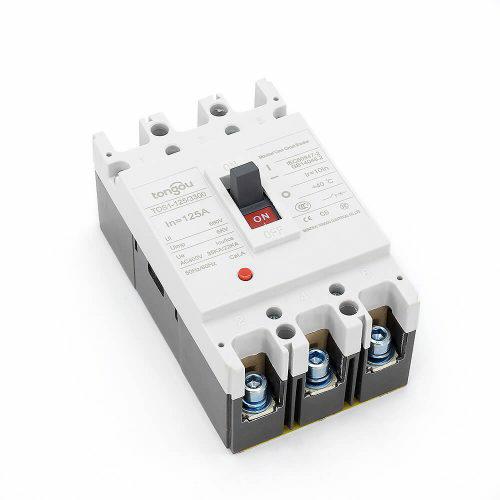

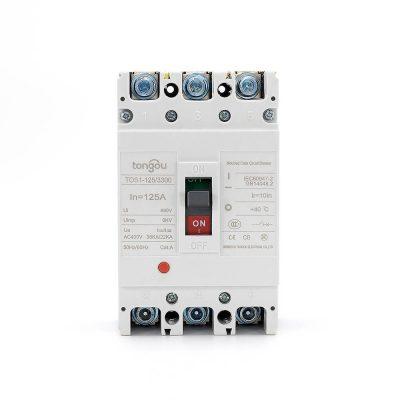

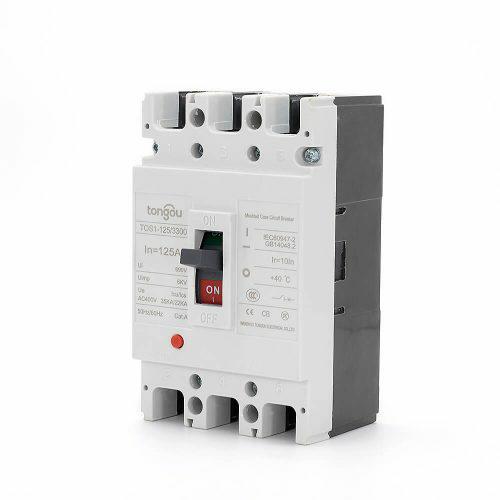

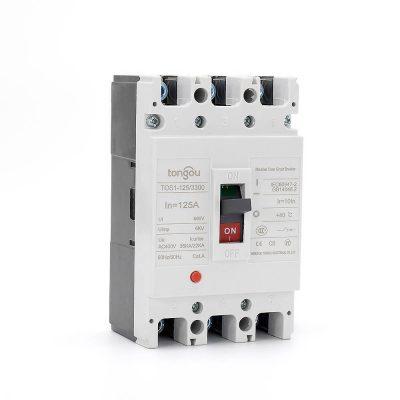

125A MCCB
El 125A Interruptor de Cortocircuito de Carcasa Moldeada, referido como 125A MCCB, es un dispositivo de protección eléctrica que se puede utilizar en una amplia gama de voltajes, frecuencias de 50Hz y 60Hz.
La principal diferencia entre un interruptor de circuito de carcasa moldeada y un interruptor de circuito minúsculo es que el MCCB puede tener una calificación hasta de 2,500 amperios y su ajuste de tripping suele ser ajustable.
Otra diferencia es que el MCCB tiende a ser mucho más grande que el MCB. Como la mayoría de los tipos de interruptores de circuito, el MCCB tiene tres funciones principales.
Funciones del 125A MCCB
1. Protección contra sobrecarga – En la aplicación, la duración de la corriente superior al valor nominal es más larga de lo normal.
2. Protección contra fallos eléctricos – En caso de cortocircuito o fallo de línea, la corriente extremadamente alta debe interrumpirse de inmediato.
3. Abrir y cerrar el circuito – Esta es una función menos común de los interruptores de circuito, pero si no hay suficientes interruptores manuales, se pueden utilizar para este propósito.
La amplia gama de calificaciones de corriente disponibles en los interruptores de circuito de carcasa moldeada les permite ser utilizados en una amplia variedad de aplicaciones.
Las calificaciones de corriente del MCCB varían desde valores bajos (por ejemplo, 15 amperios) hasta calificaciones industriales (por ejemplo, 2,500 amperios). Esto les permite ser utilizados en aplicaciones de baja potencia y alta potencia.
| Nombre del Modelo | TOS1 | ||||||||
| Tipo | Corriente calificada(A) | Polos | Tensión de aislamiento calificada(V) | Voltaje de operación nominal(V) | Distancia de salto de arco(mm) | Capacidad máxima de ruptura de cortocircuito (KA) | Capacidad de ruptura de cortocircuito de servicio (KA) | Rendimiento de operación | Categoría de utilización |
| Load/Unload | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
