Description

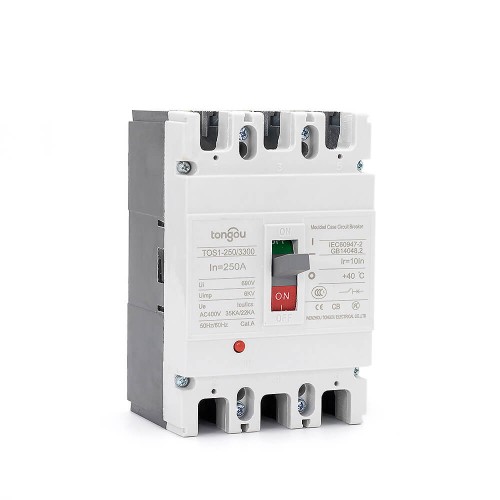

3 Polos 250A MCCB
El interruptor de circuito de caja moldeada de 250A, abreviado como 250A MCCB, es un dispositivo de protección eléctrica que se puede utilizar para diversas tensiones y frecuencias de 50 Hz y 60 Hz.
La principal diferencia entre un interruptor de circuito de caja moldeada y un interruptor de circuito miniature es que el MCCB puede tener calificaciones de corriente de hasta 2,500 amperios y su configuración de tripping generalmente es ajustable.
Otra diferencia es que el MCCB tiende a ser mucho más grande que el MCB.
El 250A MCCB tiene tres funciones principales:
- Abrir y cerrar el circuito: esta es una función menos común de los interruptores de circuito, pero si no hay suficientes interruptores manuales, se pueden utilizar para este propósito.
- Protección contra fallos eléctricos: Durante un fallo como un cortocircuito o una falla de línea, hay corrientes extremadamente altas que deben ser interrumpidas de inmediato.
- Protección contra sobrecarga: La duración de la corriente superior al valor nominal es más larga que lo normal en la aplicación.
Las diversas calificaciones de corriente proporcionadas por los interruptores de circuito de caja moldeada hacen que sean adecuados para varias aplicaciones.
Las calificaciones de corriente del 250A MCCB van desde valores bajos (por ejemplo, 15 amperios) hasta calificaciones industriales (por ejemplo, 2,500 amperios). Esto les permite ser utilizados en aplicaciones de baja potencia y de alta potencia.
| Nombre del Modelo | TOS1 | ||||||||
| Tipo | Corriente calificada(A) | Polos | Tensión de aislamiento calificada(V) | Voltaje de operación nominal(V) | Distancia de salto de arco(mm) | Capacidad máxima de ruptura de cortocircuito (KA) | Capacidad de ruptura de cortocircuito de servicio (KA) | Rendimiento de operación | Categoría de utilización |
| Cargar/Descargar | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
