Description
Descripción

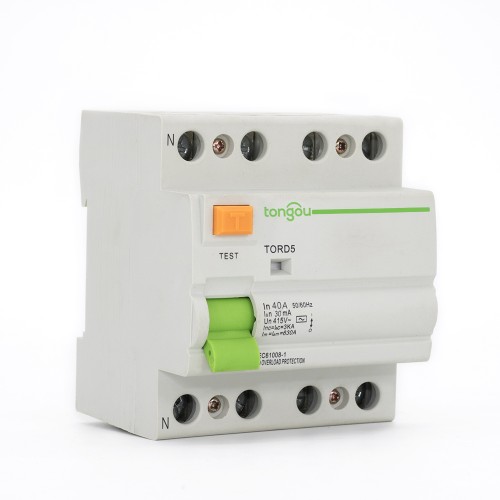

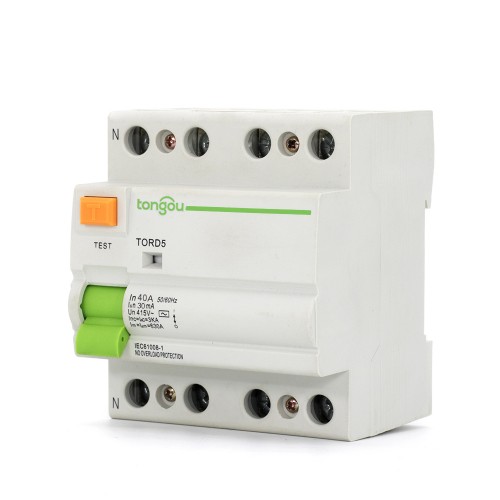

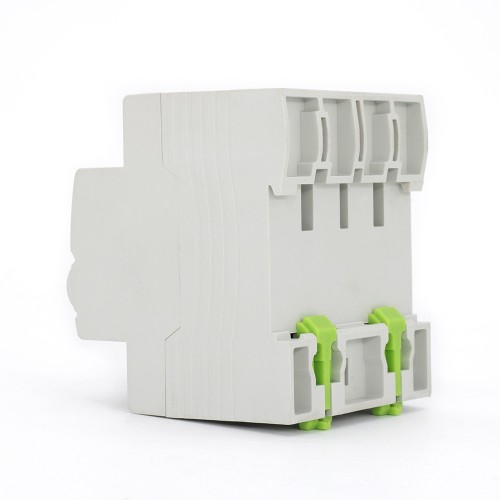

El RCCB 4P 40A es adecuado para circuitos con voltaje nominal 230/400V CA, frecuencia 50/60Hz y corriente nominal inferior a 125Amp.
En condiciones de partes vivas expuestas, el RCCB proporciona una protección indirecta al cuerpo del operador y debe conectarse a un electrodo de tierra apropiado. El RCCB se utiliza ampliamente en la vida cotidiana y puede satisfacer la mayoría de las aplicaciones.
Nota especial del RCCB 4P 40A:
1. El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
2. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protector de sobresaltos, protector contra rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de la energía.
3. El RCCB proporciona protección contra el choque eléctrico causado por el contacto directo entre dos líneas protegidas, o corriente de fuga entre las dos líneas.
4. Para cumplir con las condiciones y aplicaciones anteriores, se considera adecuado un RCCB con un dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD5-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Característica de corriente residual: | A,AC |
| Número de Polos: | 4P |
| Capacidad nominal de fabricación y ruptura | 630A |
| Corriente nominal (A): | 16, 25, 32, 40, 63, 80 |
| Voltaje nominal | 220V/380V |
| Frecuencia nominal | 50/60Hz |
| Corriente de operación residual nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente no operativa residual nominal |△ no: | 0.5|△ n |
| Corriente de cortocircuito condicionada: | 3KA |
| Corriente de cortocircuito residual condicionada |△c: | 3KA |
| Duración del encendido: | Encendido instantáneo ≤0.1s |
| Rango de corriente de disparo residual: | 0.5||△n~|△n |
| Resistencia electromecánica: | ≥4000 ciclos |
| Capacidad de conexión: | Conductor rígido 25mm² |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de fijación | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Voltaje Nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de Operación | 50Hz |
