Description

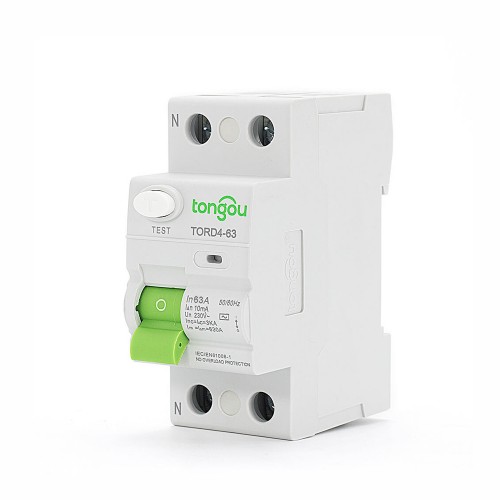

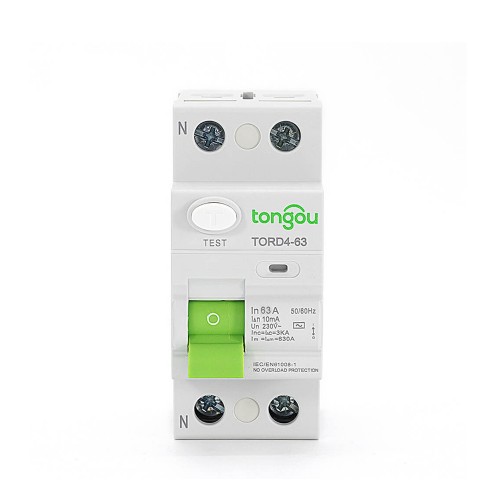

El 63A RCCB es adecuado para circuitos con voltaje nominal 230/400V CA, frecuencia 50/60Hz, y corriente nominal inferior a 125Amp.
Su función es proporcionar protección indirecta al cuerpo del operador bajo las condiciones de exponer partes vivas. Debe conectarse a un electrodo de tierra apropiado para proporcionar una efectiva protección de seguridad para el operador.
Tiene muchas ventajas y puede satisfacer la mayoría de los escenarios, como hogares e industrias.
Consejos especiales del 63A RCCB:
1. El RCCB proporciona protección contra el choque eléctrico causado por el contacto directo entre dos circuitos protegidos, o la corriente de fuga entre estos dos cables.
2. El RCCB con una sensibilidad nominal de 10mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
3. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protectores de sobresalto, protectores contra rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de la energía.
4. El RCCB está diseñado para la instalación en hogares y otras aplicaciones similares, operación no profesional, sin mantenimiento.
5. Con el fin de cumplir con las condiciones y aplicaciones anteriores, se considera adecuado un RCCB con un dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD4-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Característica de Corriente Residual: | A,AC |
| Número de Polos: | 2P |
| Capacidad Nominal de Fabricación y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente de Cortocircuito Condicionada inc: | 3KA |
| Corriente de Cortocircuito Residual Condicionada |△c: | 3KA |
| Duración del Encendido: | Encendido Instantáneo ≤0.1s |
| Rango de Corriente de Disparo Residual: | 0.5||△n~|△n |
| Resistencia Electro-mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrazadera |
| Torsión de Fianza | 2.0 Nm |
| Instalación | En Rail DIN Simétrico 35mm Montaje en Panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Voltaje Nominal (Ue) | 2P | 110-240V | |||||
| Frecuencia de Operación | 50/60Hz |
