General

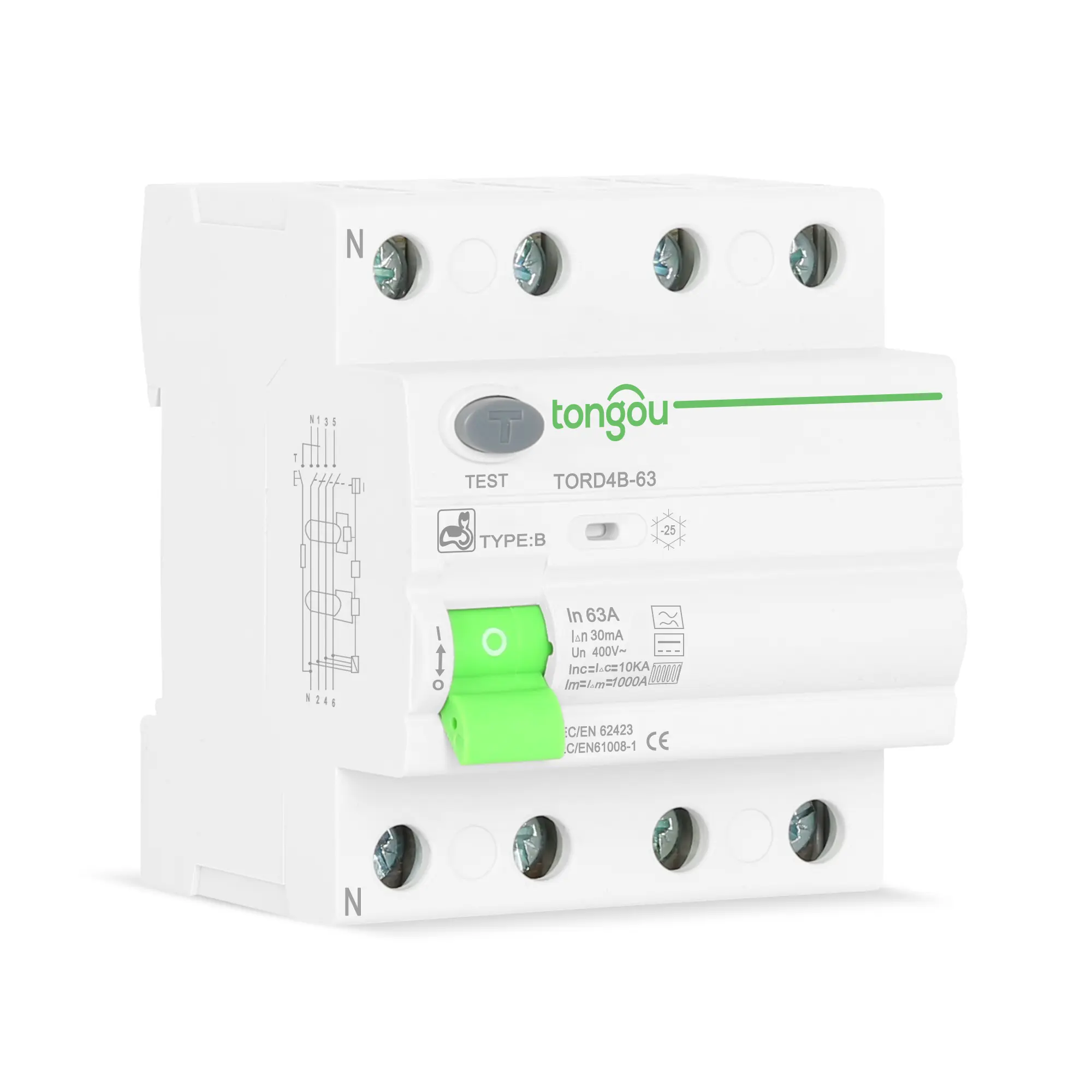

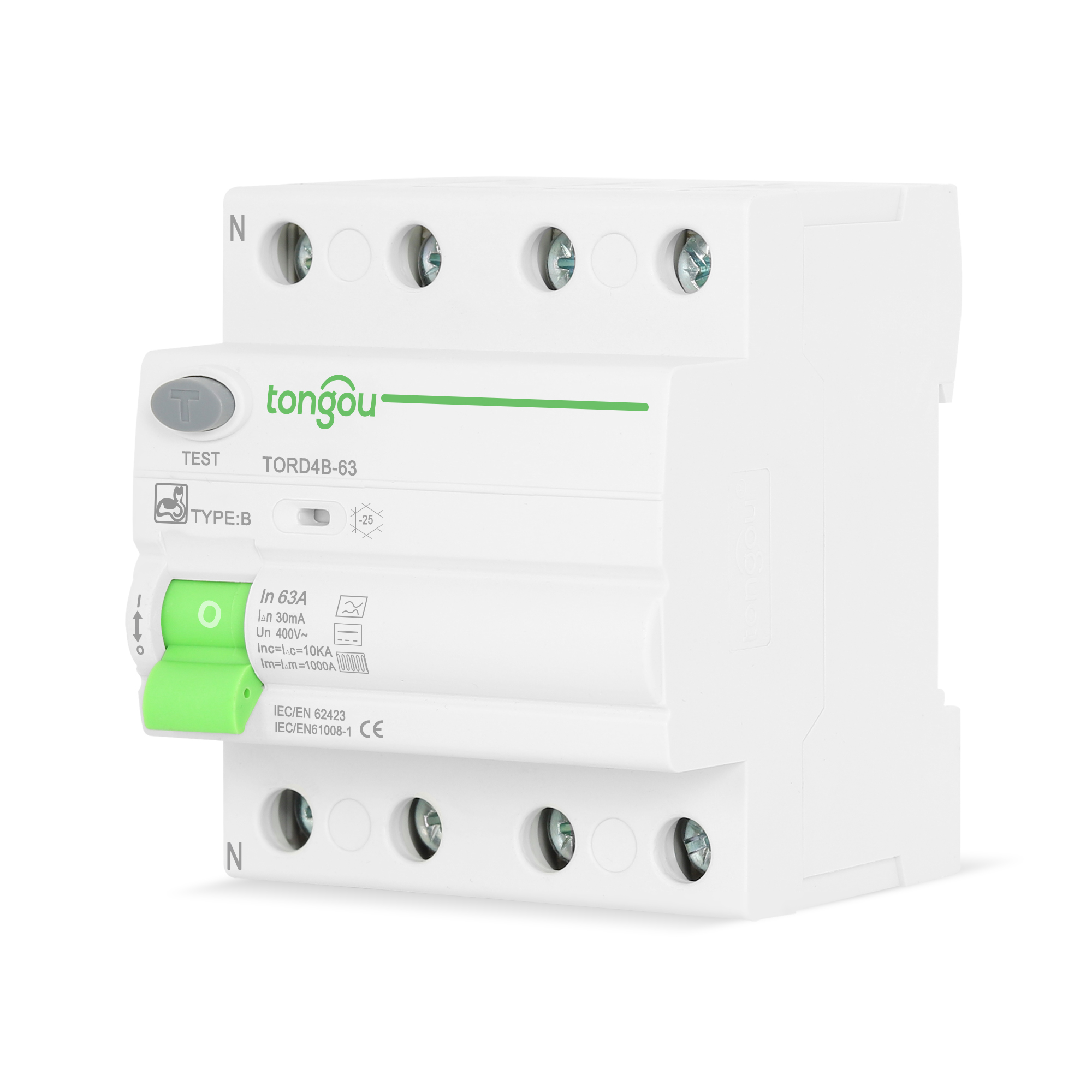

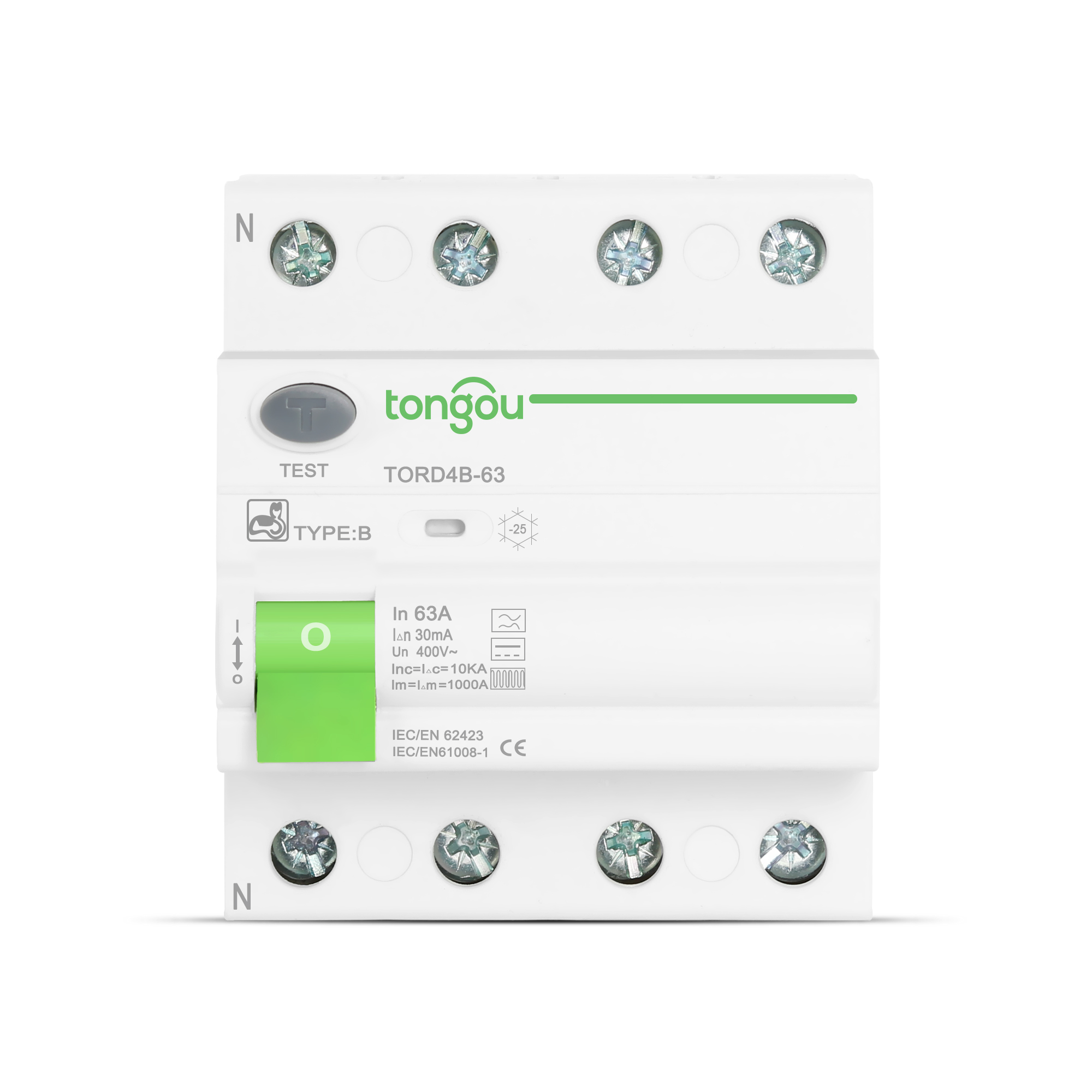

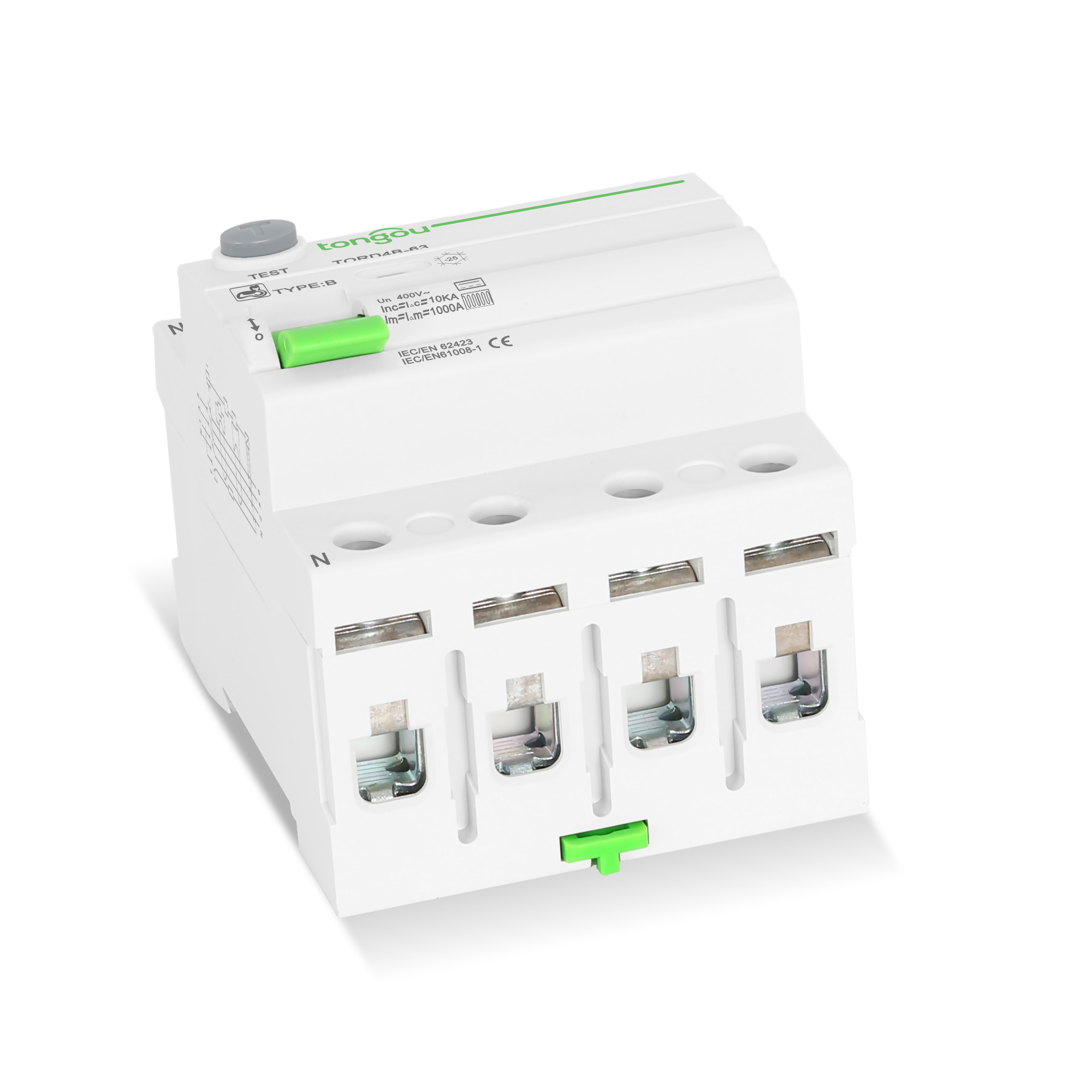

El TORD4B 4P Tres Fases 30mA – 300mA Tipo B RCCB es más que solo un dispositivo protector; es un testimonio de la ingeniería de seguridad eléctrica avanzada. Su adaptabilidad, precisión y robustez lo hacen una elección ideal para sistemas eléctricos modernos, especialmente aquellos que involucran energías renovables y aplicaciones de alta potencia. Integrar tal tecnología de vanguardia es clave para garantizar la seguridad eléctrica ahora y en el futuro.
- Compatibilidad con Tres Fases: Diseñado especialmente para sistemas eléctricos de tres fases, el TORD4B 4P atiende a las necesidades de entornos de potencia de alta demanda, garantizando un rendimiento y seguridad consistentes.
- Ajuste de Sensibilidad Variable (30mA – 300mA): El rango de sensibilidad ajustable permite la personalización según los requisitos específicos de la aplicación, mejorando la eficiencia de la protección y minimizando los falsos trippings.
- Funcionalidad Tipo B RCCB: El Tipo B RCCB es hábil para detectar corrientes residuales tanto AC como DC, incluyendo corrientes residuales de frecuencia mixta, lo que lo hace especialmente adecuado para infraestructuras eléctricas modernas con fuentes de poder diversas.
- Detección Mejorada de Filtraciones DC: Su capacidad para detectar corrientes de filtración DC es especialmente beneficiosa en entornos con sistemas de energía renovable, estaciones de carga de vehículos eléctricos y otras tecnologías dependientes de DC.
Aplicaciones y Ventajas
- Entornos Industriales: Ideal para plantas manufactureras, almacenes y otras instalaciones industriales con requisitos eléctricos complejos.
- Propiedades Comerciales: Garantiza una protección avanzada en edificios de oficinas, espacios comerciales y lugares de hospitalidad con sistemas eléctricos de tres fases.
- Instalaciones de Energía Renovable: Esencial para configuraciones de energía solar y eólica, ofreciendo protección confiable contra corrientes de filtración DC.
- Infraestructura de Vehículos Eléctricos: Crítica para estaciones de carga de VE, proporcionando seguridad contra defectos tanto AC como DC.
Datos Técnicos
| Nombre del Modelo | TORD4B-63 |
| Modelo | Tipo Electromagnético |
| Característica de corriente residual: | Tipo B |
| Número de Polos: | 4P |
| Capacidad nominal de fabricación y ruptura | 630A |
| Corriente nominal（A） | 63A |
| Voltaje nominal | 380 V/400 V |
| Frecuencia nominal | 50/60 Hz |
| Corriente de operación residual nominal |△(A): | 0.03 |
| Corriente no operativa residual nominal |△ no: | 0.5|△ n |
| Corriente de cortocircuito condicionada nominal inc: | 10 kA |
| Corriente de cortocircuito residual condicionada |△c: | 10 kA |
| Duración del tripping: | Tripping instantáneo ≤0.1s |
| Rango de corriente de tripping residual: | 0.5||△n~|△n |
| Resistencia electro-mecánica | ≥15000 ciclos |
| Capacidad de conexión: | Conductor rígido 25mm⊃2; |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de fijación | 3.5 Nm |
| Instalación | En rail DIN simétrico 35mm |
Números de Catálogo
| Tipo de Producto | B | Anchura en módulos de 9 mm | ||||
| Sensibilidad | 30mA | 100mA | 300mA | 500mA | ||
4P Calificación | 20A | TORD4B-63/4/25/003 | TORD4B-63/4/25/01 | TORD4B-63/4/25/03 | – | 8 |
| 40A | TORD4B-63/4/40/003 | TORD4B-63/4/40/01 | TORD4B-63/4/40/03 | – | ||
| 63A | TORD4B-63/4/63/003 | TORD4B-63/4/63/01 | TORD4B-63/4/63/03 | – | ||
| Voltaje Nominal (Ue) | 4P | 380-415V | ||||
| Frecuencia de Operación | 50Hz | |||||
