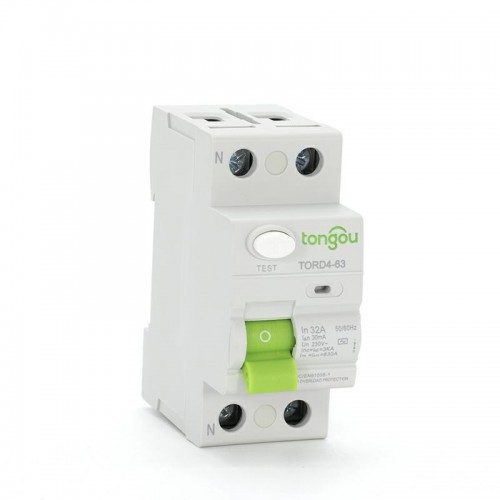

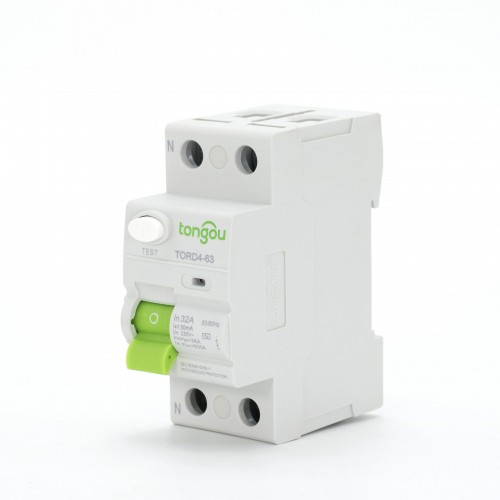

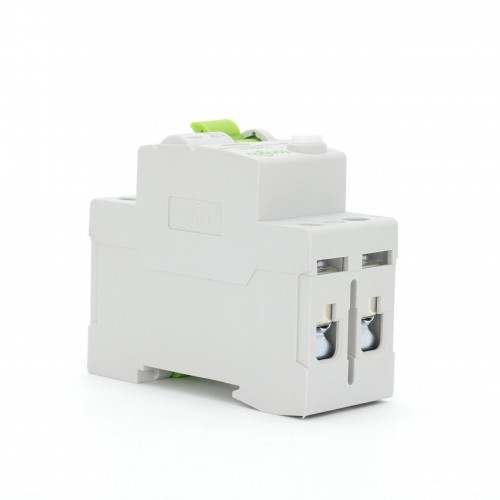

2P RCD Electrónico
El Disyuntores de Corriente Residual 2P RCD RCCB es aplicable a circuitos eléctricos con voltaje nominal 230/400V CA, frecuencia 50/60Hz y corriente nominal hasta 125Amp.
Su principio principal de funcionamiento es proporcionar una protección indirecta al cuerpo del operador bajo la condición de exponer partes vivas, que debe conectarse a un electrodo de tierra apropiado.
También proporciona protección contra riesgos de incendio causados por la corriente de tierra debido a la avería del dispositivo de protección por sobrecarga.
Consejos especiales del 2P RCD Electrónico:
1. El RCCB con una sensibilidad nominal de 10mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
2. El RCCB está diseñado para la instalación en hogares no profesionales y otras aplicaciones similares. Y no se requiere mantenimiento.
3. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protectores de sobresalto, protectores contra rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de la energía.
4. El RCCB proporciona protección contra el choque eléctrico causado por el contacto directo entre dos circuitos protegidos, o la corriente de fuga entre estos dos cables.
5. Para cumplir con las condiciones y aplicaciones anteriores, se considera adecuado un RCCB con un dispositivo indicador “ON-OFF” para la función de aislamiento.
Nombre del Modelo | TORD4-63 |
Tipo de Modelo | Tipo electro-magnético |
Característica de Corriente Residual: | A,AC |
Número de Polos: | 2P |
Capacidad Nominal de Fabricación y Ruptura | 630A |
Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
Voltaje Nominal | 220V/380V |
Frecuencia Nominal | 50/60Hz |
Corriente Residual Operativa Nominal |△(A): | 0.01 |
Corriente Residual No Operativa Nominal |△ no: | 0.5|△ n |
Corriente de Cortocircuito Condicionada Nominal inc: | 3KA |
Corriente Residual de Cortocircuito Condicionada |△c: | 3KA |
Duración del Encendido: | Encendido Instantáneo ≤0.1s |
Rango de Corriente de Disparo Residual: | 0.5||△n~|△n |
Resistencia Electro-mecánica | ≥4000 ciclos |
Capacidad de Conexión: | Conductor Rígido 25mm² |
Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrazadera |
Torsión de Fianza | 2.0 Nm |
Instalación | En Rail DIN Simétrico 35mm Montaje en Panel |
Tipo Producto | CA | Anchura en módulos de 9 mm | |||||
2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación | 16A | TORD4-63/2/16/001 | – | – | – | – | 4 |
25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
40A | – | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | ||
63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
80A | – | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | ||
100A | – | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | ||
Voltaje Nominal (Ue) | 2P | 110-240V | |||||
Frecuencia de Operación | 50/60Hz |
