Description

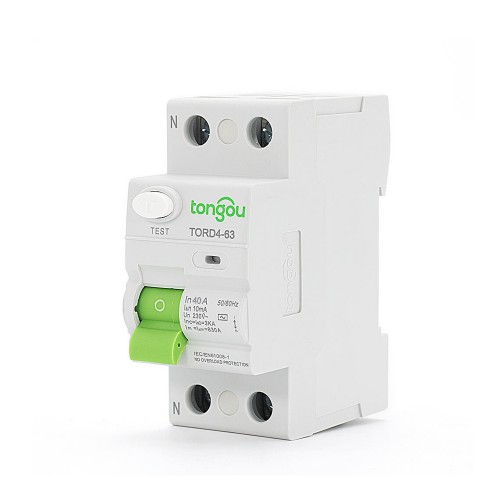

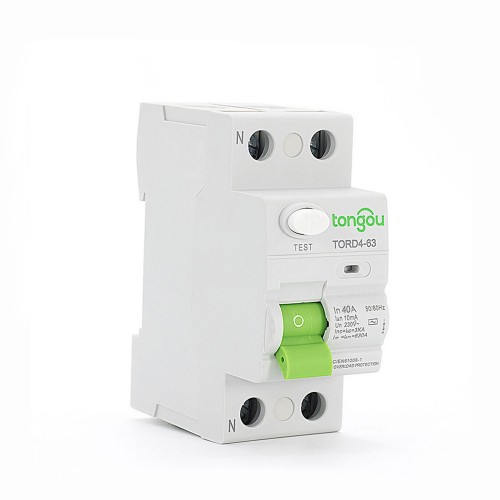

El RCCB de 2 Polos 40 Amp RCD es adecuado para circuitos con un voltaje nominal de 230/400V CA, una frecuencia de 50/60Hz y una corriente nominal de 125Amp o menos.
El RCCB proporciona protección contra riesgos de incendio causados por corrientes de falla de tierra derivadas de la avería del dispositivo de protección por sobrecorriente.
Su principio de funcionamiento es proporcionar una protección indirecta al cuerpo del operador bajo las condiciones de exponer partes vivas. Debe conectarse a un electrodo de tierra apropiado.
Es extremadamente importante prestar atención a la seguridad del uso de la electricidad y también es extremadamente importante elegir un dispositivo de protección contra fugas de alta calidad.
Consejos especiales del RCCB de 2 Polos 40 Amp:
1. El RCCB está diseñado para la instalación en hogares no profesionales y otras aplicaciones similares. Y no se requiere mantenimiento.
2. El RCCB con una sensibilidad nominal de 10mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
3. El RCCB proporciona protección contra el choque eléctrico causado por el contacto directo entre dos líneas protegidas o la corriente de fuga entre las dos líneas.
5. Con el fin de cumplir con las condiciones y aplicaciones anteriores, se considera adecuado un RCCB con un dispositivo indicador “ON-OFF” para la función de aislamiento.
| Tipo de producto o componente | Corriente residual |
| Nombre del Modelo | TORD4-63 |
| Característica de corriente residual: | AC |
| Descripción de polos: | 2P |
| Capacidad nominal de fabricación y ruptura | 630A |
| Corriente nominal [In] | 40A |
| Voltaje nominal | 230/240 V |
| Frecuencia nominal | 50/60Hz |
| Corriente residual operativa nominal : | 30mA Cumple con IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Normas | IEC/EN 61008-1 IEC/EN 61008-2-1 AS/NZS 61008-1 |
| Voltaje de choque residual nominal [uimp] | 4 kV |
| Corriente residual condicionada nominal de cortocircuito : | 6kA |
| Duración del tripping: | Tripping instantáneo ≤0.1s |
| Capacidad nominal de ruptura y fabricación: | Im 500A Cumple con IEC/EN 61008-1 61008-2 |
| Resistencia electro-mecánica | ≥2000 ciclos |
| Capacidad de conexión: | Arriba o abajo – 1…16 mm² – flexible con embozo Arriba o abajo – 1…16 mm² – flexible Arriba o abajo – 1…25 mm² – rígido |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de fianza | 2.0 Nm Arriba o abajo |
| Instalación | En rail DIN simétrico 35mm Montaje en panel |
Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación | 16A | TORD4-63/2/16/001 | 4 | ||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | TORD4-63/2/25/01 | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | – | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | ||
| 63A | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | |||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | ||||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | ||||
Voltaje Nominal (Ue) | 2P | 110-240V 50/60Hz |
