Description
Descripción

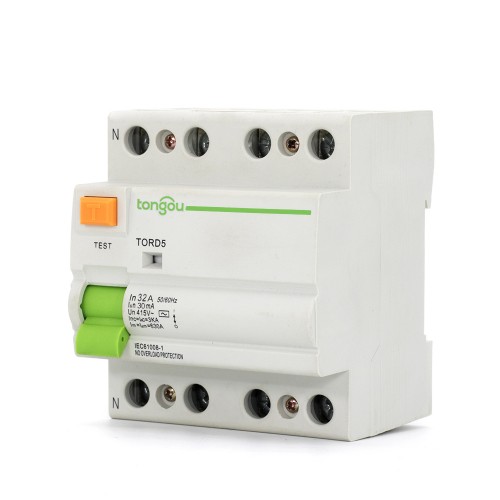

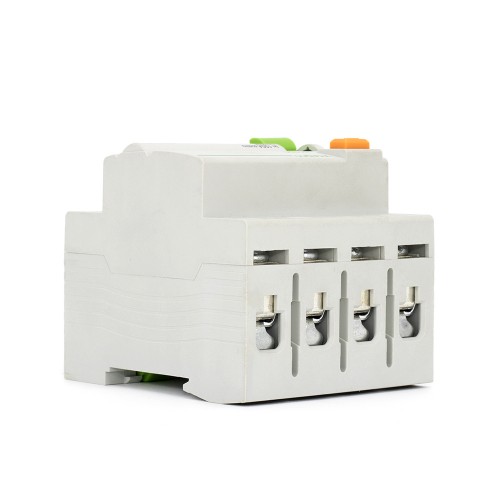

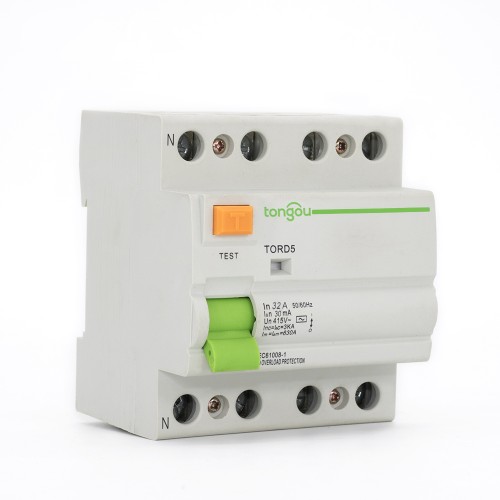

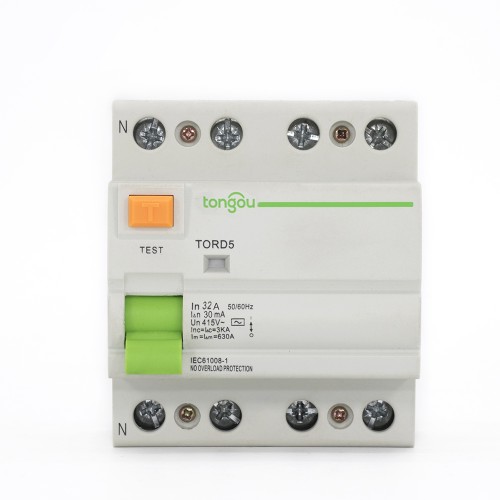

El 4P 32A RCCB RCD TORD5-63 es adecuado para circuitos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz, y corriente nominal inferior a 125Amperios.
En caso de exposición de partes vivas, el RCCB proporciona protección indirecta al cuerpo del operador y debe estar conectado a un electrodo de tierra apropiado. El RCCB se utiliza ampliamente en la vida cotidiana y puede satisfacer la mayoría de las aplicaciones.
Nota Especial del 4P 32A RCCB RCD:
1. El RCCB ofrece protección contra la electricidad causada por el contacto directo entre dos líneas protegidas o la corriente de fuga entre estas dos líneas.
2. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protectores contra sobretensiones, arrestadores de rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
3. El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como un dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan evitar la electricidad.
4. Para cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado un RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD5-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | A, AC |
| Número de Polos: | 4P |
| Capacidad Nominal de Ensamblado y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 3KA |
| Corriente Condicionada de Cortocircuito Residual Nominal |△c: | 3KA |
| Duración de la Tracción: | Tracción Instantánea ≤0.1s |
| Rango de Corriente de Tracción Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-Mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijación | 2.0 Nm |
| Instalación | En Carril DIN Simétrico 35mm Montaje en Panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Voltaje Nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de Operación | 50Hz |
