Description

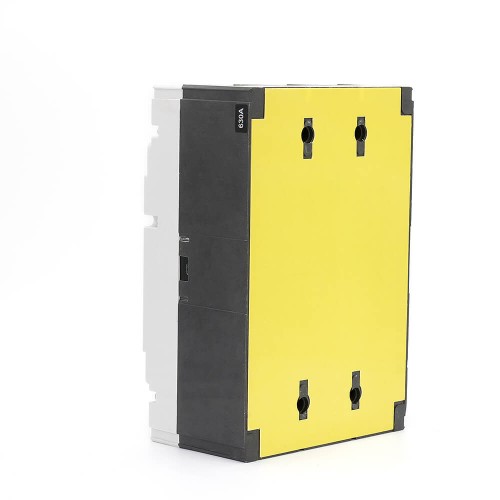

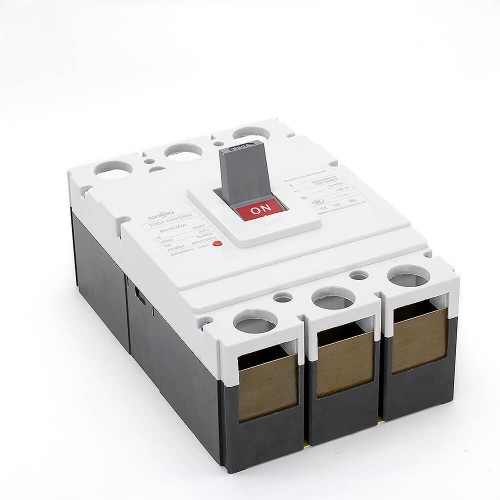

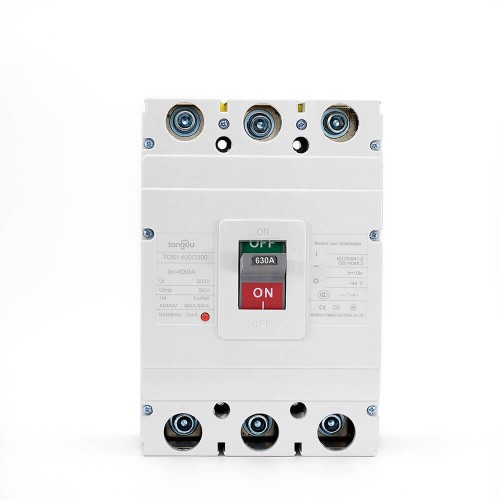

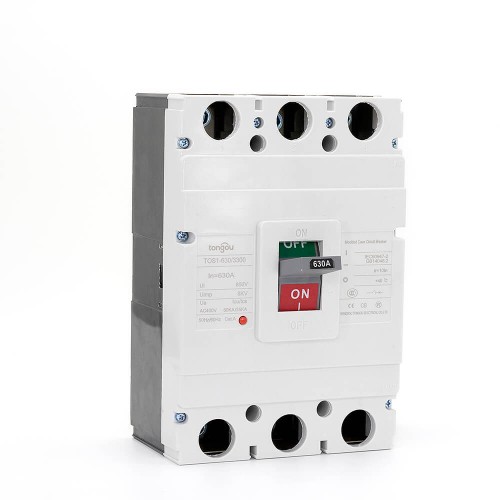

Interruptor de Caja Moldeada de 630 Amp 3 Polos MCCB
El interruptor de circuito de caja moldeada de 630 Amp, abreviado como 630 Amp MCCB, es un dispositivo de protección eléctrica que se puede utilizar para varias tensiones y frecuencias de 50 Hz y 60 Hz.
Las principales diferencias entre los interruptores de circuito de caja moldeada y los miniatura son que el MCCB puede tener calificaciones de corriente de hasta 2,500 amperios, y sus configuraciones de tripping son normalmente ajustables.
Una diferencia adicional es que los MCCBs suelen ser mucho más grandes que los MCBs. Al igual que con la mayoría de los tipos de interruptores de circuito.
El 630 Amp MCCB tiene tres funciones principales
- Protección contra sobrecarga: corrientes por encima del valor nominal que duran más tiempo del que es normal para la aplicación.
- Protección contra fallos eléctricos: Durante un fallo como un cortocircuito o fallo de línea, hay corrientes extremadamente altas que deben interrumpirse de inmediato.
- Conexión y desconexión de un circuito: Esta es una función menos común de los interruptores de circuito, pero se pueden utilizar para ese propósito si no hay un interruptor manual adecuado.
El amplio rango de calificaciones de corriente disponibles de los interruptores de circuito de caja moldeada les permite ser utilizados en una amplia variedad de aplicaciones.
El 630 Amp MCCB está disponible con calificaciones de corriente que varían desde valores bajos como 15 amperios hasta calificaciones industriales como 2,500 amperios.
Esto les permite ser utilizados tanto en aplicaciones de baja potencia como de alta potencia.
| Nombre del Modelo | TOS1 | ||||||||
| Tipo | Corriente calificada(A) | Polos | Tensión de aislamiento calificada(V) | Voltaje de operación nominal (V) | Distancia de salto de arco (mm) | Capacidad máxima de ruptura de cortocircuito (KA) | Capacidad de ruptura de cortocircuito de servicio (KA) | Rendimiento de operación | Categoría de utilización |
| Cargar/Descargar | |||||||||
| TOS1-63L | (6) 10 16 20 25 32 40 50 63 | 3，4 | 500V | 400V | 0 | 25 | 18 | 1500/8500 | A |
| TOS1-63M | 0 | 50 | 35 | ||||||
| TOS1-100L | (10) 16 20 25 32 40 50 63 80 100 | 800V | 0≤(50) | 35 | 22 | ||||
| TOS1-100M | 0≤(50) | 50 | 35 | ||||||
| TOS1-100H | 0≤(50) | 85 | 50 | ||||||
| TOS1-225L | 100 125 160 180 200 225 | ≤50 | 35 | 22 | 1000 7000 | ||||
| TOS1-225M | ≤50 | 50 | 35 | ||||||
| TOS1-225H | ≤50 | 85 | 50 | ||||||
| TOS1-400L | 225 250 315 350 400 | ≤50 | 50 | 35 | 1000 4000 | ||||
| TOS1-400M | ≤100 | 65 | 42 | ||||||
| TOS1-630L | 400 500 630 | ≤100 | 50 | 35 | |||||
| TOS1-630M | ≤100 | 65 | 42 | ||||||
| TOS1-630H | ≤100 | 100 | 65 | ||||||
| TOS1-800M | 630,700,800 | 3 | ≤100 | 75 | 50 | ||||
| TOS1-800H | ≤100 | 100 | 65 | ||||||
| TOS1-1250M | 1000 1250 | ≤100 | 100 | 65 | |||||
| TOS1-1250H | ≤100 | 125 | 75 | ||||||
| TOS1-1600M | 1600 | ≤100 | 150 | 80 | |||||
