Description
Descripción:

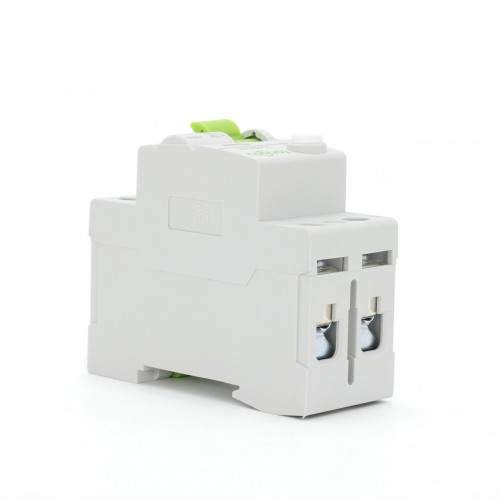

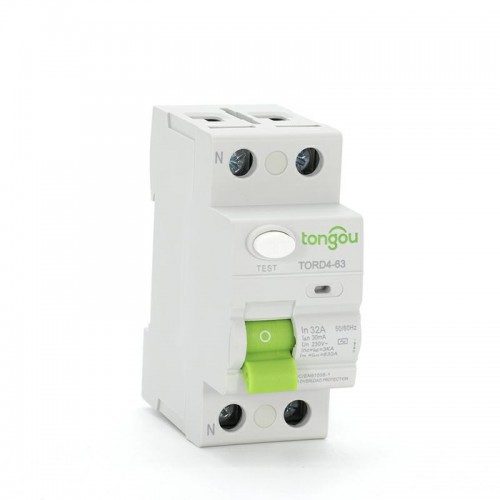

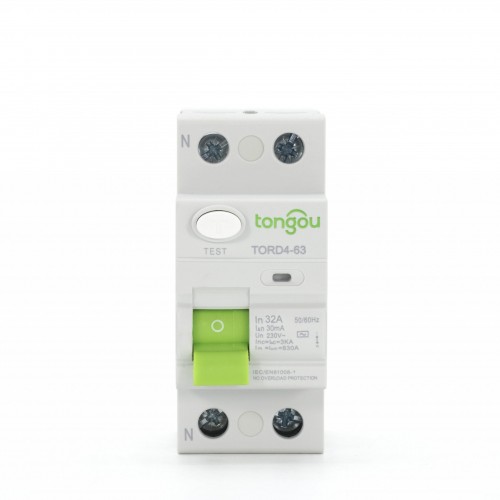

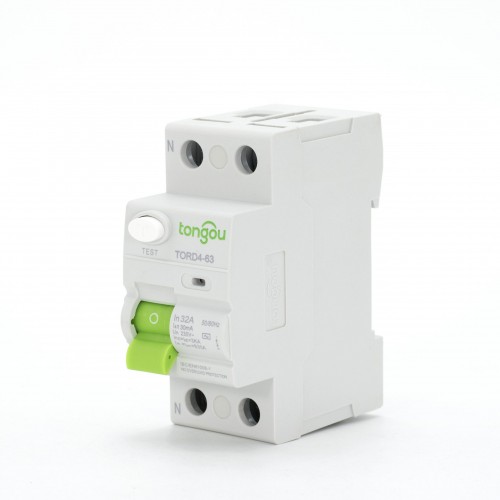

Los Disyuntores de Corriente Residual de 32 Amperios y 2 Polos Precio RCCB son adecuados para circuitos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal inferior a 125Amperios.
RCCB proporciona una garantía de seguridad para los operadores. Además, el RCCB también ofrece protección contra los peligros de incendio causados por la corriente de tierra debido a la avería del dispositivo de protección por sobrecarga.
Nota Especial del Precio del RCCB de 32 Amperios y 2 Polos:
1. El RCCB está diseñado para la instalación doméstica y otras aplicaciones similares para operación no profesional, y no se requiere mantenimiento.
2. El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como un dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan prevenir la electricidad.
3. Se recomienda instalar dispositivos especiales, como protectores contra sobretensiones, arrestadores de rayos, etc., en la línea de alimentación anterior al RCCB para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
4. Para cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado el RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD4-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | AC |
| Número de Polos: | 2P, 4P |
| Capacidad Nominal de Ensamblado y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 6kA |
| Corriente Condicionada de Cortocircuito Residual Nominal |△c: | 6kA |
| Duración de la Tracción: | Tracción Instantánea ≤0.1s |
| Rango de Corriente de Tracción Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-Mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijación | 2.0 Nm |
| Instalación | En Carril DIN Simétrico 35mm Montaje en Panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Voltaje Nominal (Ue) | 2P | 110-240V | |||||
| Frecuencia de Operación | 50/60Hz |
