Description
Descripción

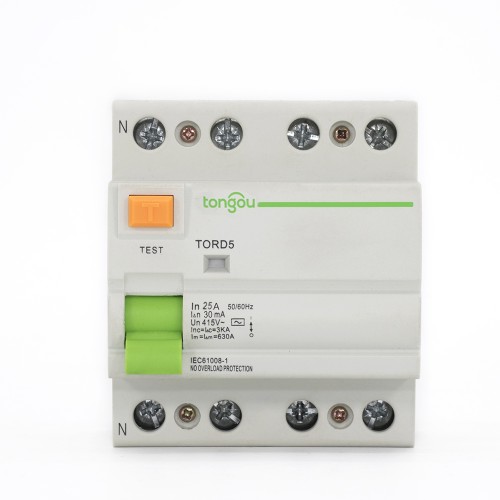

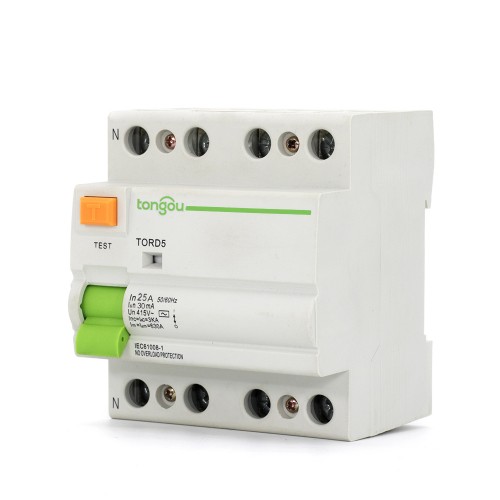

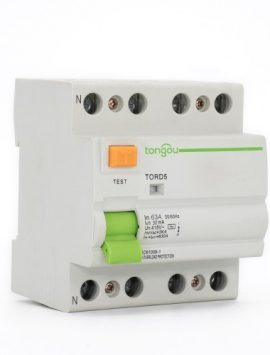

El 4P RCD RCCB TORD5-63 es adecuado para circuitos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal inferior a 125Amp.
Su principio de funcionamiento principal es: en caso de exposición de partes vivas, el RCCB proporciona una protección indirecta al cuerpo del operador, y se debe conectar un electrodo de tierra apropiado.
Nota especial del 4P RCD RCCB:
1. El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir la electricidad.
2. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protectores de sobretensiones, arrestadores de rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de la energía.
3. El RCCB proporciona protección contra la electricidad causada por el contacto directo entre dos líneas protegidas o la corriente de fuga entre las dos líneas.
| Model Name | TORD5-63 |
| Model | Electro-magnetic type |
| Residual Current characteristic: | A,AC |
| Pole No: | 4P |
| Rated making and breaking capacity | 630A |
| Rated current（A） | 16, 25, 32, 40, 63, 80 |
| Rated voltage | 220V/380V |
| Rated frequency | 50/60Hz |
| Rated residual operating current |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Rated residual non operating current |△ no: | 0.5|△ n |
| Rated conditional short-circuit current inc: | 3KA |
| Rated conditional residual short-circuit current |△c: | 3KA |
| Tripping duration: | Instantaneous tripping ≤0.1s |
| Residual tripping current range: | 0.5||△n~|△n |
| Electro-mechanical endurance | ≥4000 cycles |
| Connection capacity: | Rigid conductor 25mm² |
| Connection terminal | Screw terminal Pillar terminal with clamp |
| Fastening torque | 2.0 Nm |

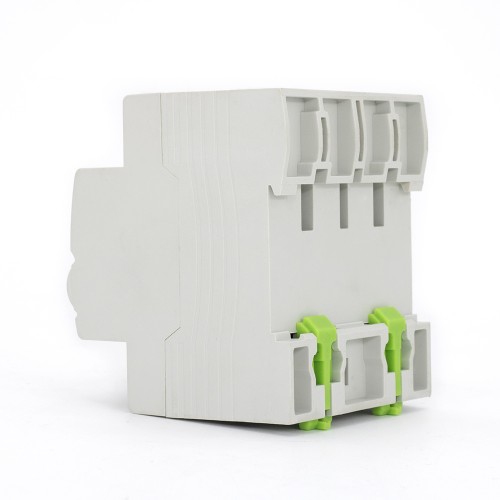

| Installation | On symmetrical DIN rail 35mm Panel mounting |
| Tipo de Producto | CA![](https://elcb.net/wp-content/uploads/2019/05/TORD5-4P.png" alt=) | Ancho en módulo de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Voltaje nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de operación | 50Hz |
![](https://elcb.net/wp-content/uploads/2019/05/TORD5.png" alt=)
