Description
RCCB 63A Disyuntores de Corriente Residual es aplicable a circuitos eléctricos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal hasta 125Amperios.
Su principio de funcionamiento es proporcionar protección indirecta al cuerpo del operador en caso de exposición de partes vivas.
Debe estar conectado a un electrodo de tierra apropiado.
Además, también proporciona protección contra los peligros de incendio causados por la corriente de tierra debido a la avería del dispositivo de protección por sobrecarga.
Debido a su estabilidad y las ventajas de reducir eficazmente los peligros ocultos del uso de electricidad, puede cumplir con la aplicación de la mayoría de los escenarios.
Consejos especiales del RCCB 63A:
1. El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como un dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan prevenir la electricidad.
2. El RCCB ofrece protección contra la electricidad causada por el contacto directo entre dos circuitos protegidos, o la corriente de fuga entre estos dos cables.
3. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al RCCB, como protectores contra sobretensiones, arrestadores de rayos, etc.
Para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
4. Con el fin de cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado el RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.

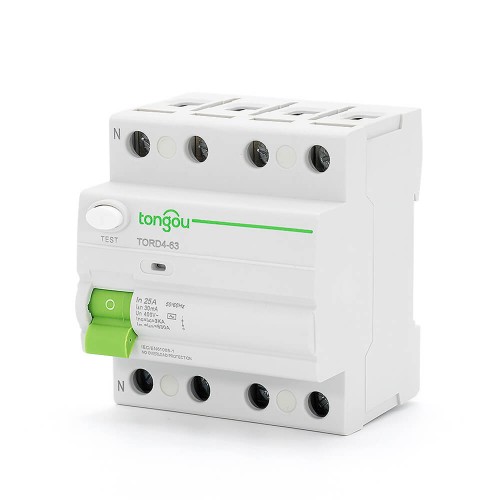

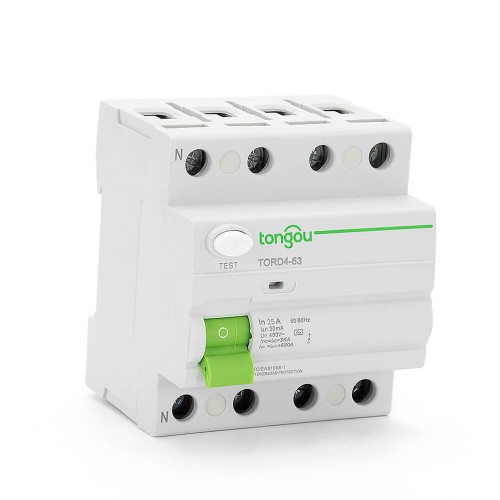

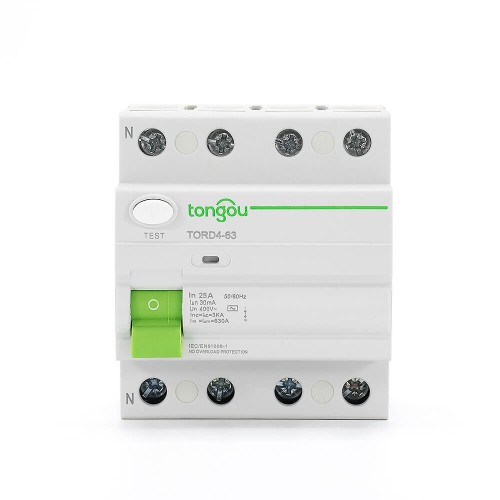

| Nombre del Modelo | TORD4-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | AC |
| Número de Polos: | 2P, 4P |
| Capacidad Nominal de Ensamblado y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 6kA |
| Corriente Condicionada de Cortocircuito Residual Nominal |△c: | 6kA |
| Duración de la Tracción: | Tracción Instantánea ≤0.1s |
| Rango de Corriente de Tracción Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-Mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijación | 2.0 Nm |

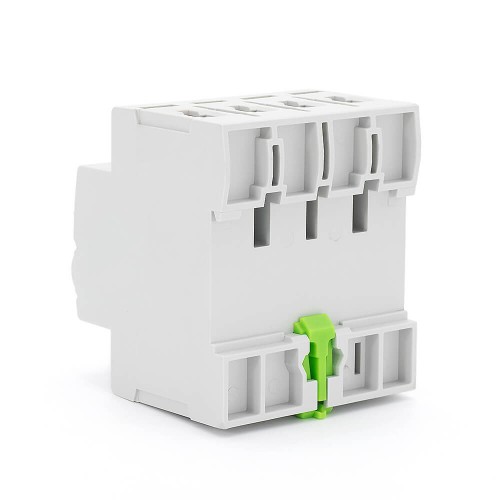

| Instalación | En Carril DIN Simétrico 35mm Montaje en Panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Voltaje Nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de Operación | 50/60Hz |
