General

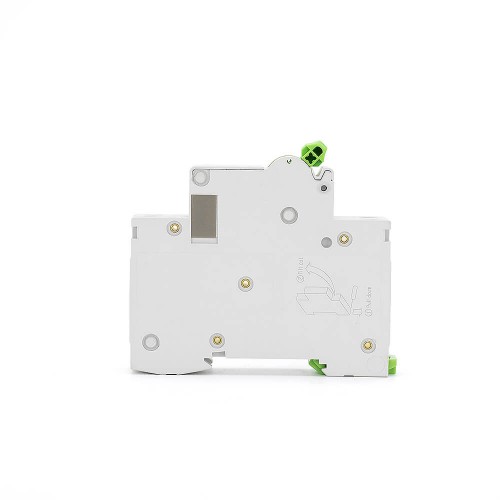

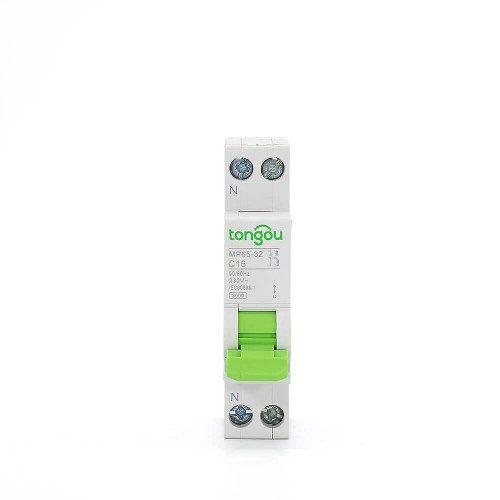

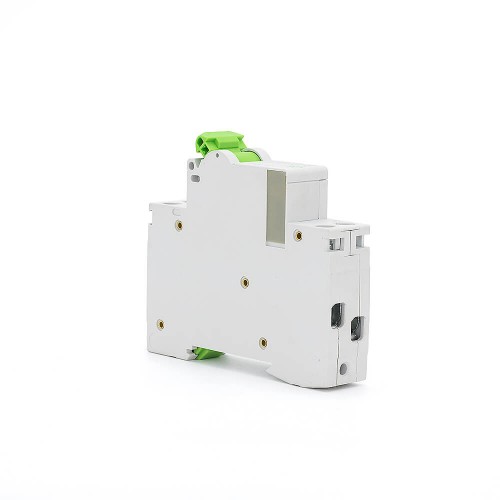

Vista General de la Caja MCB
TOMP65-32 1p n MCB caja de interruptor de circuito miniature es un interruptor de circuito multi-norma que combina las siguientes funciones:
-Protección de circuito contra corrientes de cortocircuito,
-Protección de circuito contra corrientes de sobrecarga,
Descripción de la Caja MCB 1P N
- La caja MCB 1P N MCB está destinada a su uso por personas no profesionales o no entrenadas y no requiere mantenimiento.
- Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, se considera que el MCB con un dispositivo indicador “ON-OFF” es adecuado para la función de aislamiento.
- Se recomienda instalar dispositivos específicos, como dispositivos de protección contra sobresaltos y arrestadores de sobresaltos, en la línea upstream de MCB como medida preventiva contra posibles tensiones y corrientes de sobresalto en el lado de entrada de potencia.
- Si se elige la curva de tripping apropiada y se instala correctamente, el MCB se activa y desconecta su circuito protegido en caso de fallo, proporcionando así protección contra el sobreflujo y el cortocircuito.
Curva de Tripping B, C, D
Los tipos de curva B, C, o D dependen de la clasificación de la corriente de tripping en la cual se produce la operación instantánea (generalmente menos de 100ms) para proteger contra el cortocircuito.
La imagen que se menciona no se ha podido cargar debido a un problema de red o de enlace. Por favor, asegúrate de que el enlace sea válido e intenta nuevamente.
Datos Técnicos
| Tipo de producto o componente | TOMP65-32 interruptor de circuito miniature |
| Número de polos protegidos | 1P+N |
| Tipo de red | CA |
| Rango de corriente nominal: | 1…32A |
| Tecnología de unidad de tripping | Termal-magnética |
| Curva de tripping: | B, C |
| Capacidad nominal de cortocircuito (lcn): | 6kA |
| Clase de limitación de energía: | 3 |
| Tensión de soportación de impulsos nominal: | 6.2kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Indicación de posición de contacto | No |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de conexión: | Conductor rígido hasta 25mm² |
| Torsión de fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en panel |
Selección de Producto
Números de Catálogo
| 1P+N | Calificación (En) | Curva B | Curva C | Anchura en módulos de 9 mm |
 | 1A | TOMP65-32/1N/B1 | TOMP65-32/1N/C1 | 2 |
| 3A | TOMP65-32 /1N/B3 | TOMP65-32/1N/C3 | ||
| 5A | TOMP65-32/1N/B5 | TOMP65-32/1N/C5 | ||
| 6A | TOMP65-32/1N/B6 | TOMP65-32/1N/C6 | ||
| 10A | TOMP65-32/1N/B10 | TOMP65-32/1N/C10 | ||
| 16A | TOMP65-32/1N/B16 | TOMP65-32/1N/C16 | ||
| 20A | TOMP65-32/1N/B20 | TOMP65-32/1N/C20 | ||
| 25A | TOMP65-32/1N/B25 | TOMP65-32/1N/C25 | ||
| 32A | TOMP65-32/1N/B32 | TOMP65-32/1N/C32 |
