La electricidad impulsa nuestro mundo moderno, pero la forma en que se suministra a nuestros hogares y electrodomésticos no es universal. Cuando comiences a actualizar a dispositivos domóticos inteligentes, como el innovador interruptor inteligente WiFi TOVMT, encontrarás términos como cableado “L-N” y “L-L”.
La configuración más extendida es el cableado L-N (Línea-Neutro). En esta disposición, un solo conductor “Línea” (o “Fase”) suministra la energía y un conductor “Neutro” proporciona el camino de retorno.
En América del Norte (EE. UU., Canadá, México), el cableado L-N suele suministrar 120 V y se utiliza para la mayoría de las tomas de corriente estándar, iluminación y electrodomésticos pequeños.
Sin embargo, en gran parte del resto del mundo, incluidos el Reino Unido, la mayoría de Europa, Australia, Nueva Zelanda y amplias zonas de Asia y África, el cableado L-N también es estándar, pero suele suministrar un voltaje más alto, normalmente 220 V-240 V, para todos los dispositivos domésticos comunes.
Luego está el cableado L-L (Línea-Línea), donde la energía se suministra mediante dos conductores “Línea”.
Esto se utiliza principalmente en América del Norte para conseguir 240 V en electrodomésticos de alta potencia como secadoras eléctricas, hornos, calentadores de agua y unidades de aire acondicionado central. Esta tensión se deriva de un sistema “fase partida” donde se combinan dos líneas de 120 V.

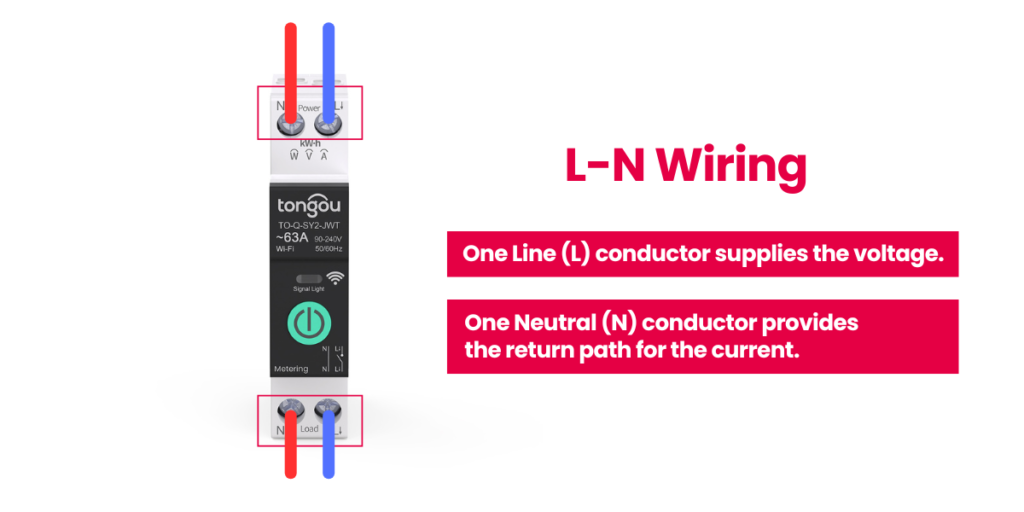

El cableado Línea-Neutro (L-N) es la configuración más común en aplicaciones residenciales y comerciales ligeras a nivel mundial. En un sistema monofásico L-N:
Un conductor de Línea (L) suministra el voltaje.
Un conductor de Neutro (N) proporciona el camino de retorno para la corriente.
Un conductor de Tierra (G/E) está presente por seguridad.
El voltaje se mide entre los conductores de Línea y Neutro.
Imagina un circuito simple: la corriente fluye desde el cuadro eléctrico a través del cable de Línea, atraviesa tu electrodoméstico (como una lámpara) y luego regresa al cuadro por el cable de Neutro, completando el circuito. El cable de Neutro es crucial porque, sin él, la corriente no tiene camino de retorno y el aparato no funcionará.
América del Norte (EE. UU., Canadá): el voltaje L-N estándar es 120 V. Se utiliza para la mayoría de la iluminación, tomas de corriente y electrodomésticos pequeños.
Europa, Reino Unido, Australia, Nueva Zelanda, gran parte de Asia y África: el voltaje L-N estándar es normalmente 220 V-240 V. Un solo conductor de Línea y un conductor de Neutro suministran este voltaje para todos los electrodomésticos domésticos habituales.
Circuitos de iluminación
Tomas de pared estándar
Electrodomésticos pequeños (televisores, ordenadores, utensilios de cocina)
Básicamente, cualquier dispositivo que no requiera una potencia muy elevada.

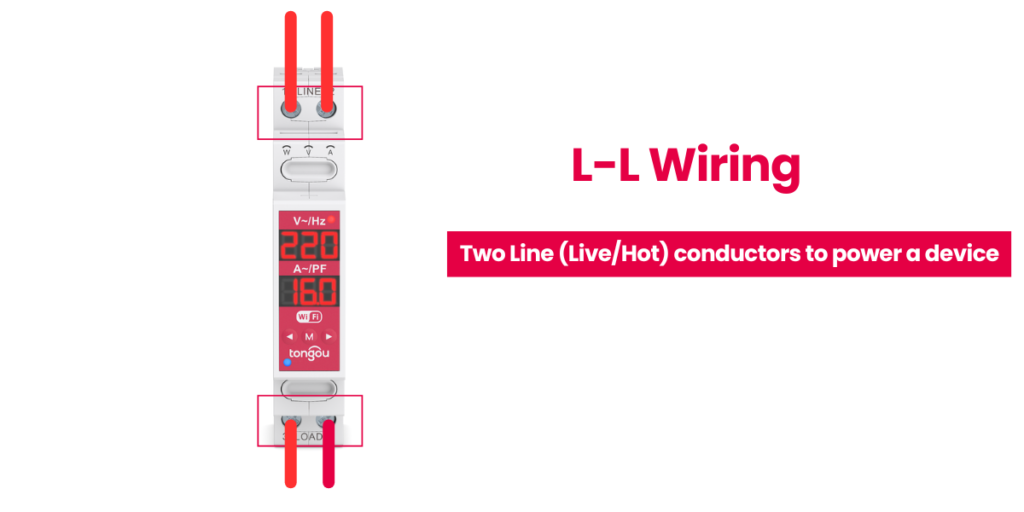

El cableado Línea-Línea (L-L) utiliza dos conductores de Línea (Fase/Vivo) para alimentar un dispositivo. No interviene un conductor de Neutro dedicado para suministrar energía a la carga, a diferencia del sistema L-N. El voltaje se mide entre los dos conductores de Línea.
En América del Norte, la alimentación residencial suele suministrarse como un sistema de fase partida. Esto significa:
Un transformador fuera de tu vivienda posee un devanado secundario con toma central.
Esto proporciona dos conductores de Línea de 120 V (L1 y L2) que están desfasados 180° entre sí, y un conductor Neutro (N) derivado del centro.
Conectar un aparato entre L1 y N da 120 V.
Conectar un aparato entre L2 y N da 120 V.
Conectar un aparato entre L1 y L2 da 240 V. Este es el cableado L-L.
En esta configuración L-L de 240 V, L1 y L2 actúan como alimentación y retorno mutuo gracias a su diferencia de fase. Aunque puede haber un Neutro en la caja de conexiones (para componentes de 120 V dentro del aparato, como el reloj de un horno), los elementos de potencia principales del aparato de 240 V se conectan entre L1 y L2.
Aunque es menos habitual en viviendas fuera del sistema de fase partida de América del Norte para cargas de alta potencia, L-L también puede referirse a la conexión entre dos fases de un sistema trifásico (por ejemplo, en entornos industriales o edificios comerciales de mayor tamaño). Sin embargo, el interruptor TOVMT está diseñado principalmente para aplicaciones residenciales o comerciales ligeras en sistemas monofásicos o de fase partida.
América del Norte (EE. UU., Canadá): 240 V L-L es el estándar para electrodomésticos de alta potencia. Se deriva del sistema de fase partida 120 V/240 V (L1–L2).
Otras regiones/aplicaciones específicas: pueden encontrarse otros voltajes L-L en entornos especializados o industriales, pero 240 V L-L procedente de un sistema de fase partida es el más relevante para un producto como el TOVMT en contextos residenciales.
Calentadores de agua eléctricos
Secadoras de ropa eléctricas
Hornos y placas de cocina eléctricas
Unidades de aire acondicionado central (HVAC)
Bombas de pozo
Cargadores de vehículo eléctrico (VE) Nivel 2
Herramientas grandes para taller
| Característica | Cableado L-N | Cableado L-L (fase partida en Norteamérica) |
| Conductores | Línea (L), Neutro (N) | Línea 1 (L1), Línea 2 (L2) |
| Referencia de voltaje | Entre Línea y Neutro | Entre Línea 1 y Línea 2 |
| Voltaje habitual | 120 V (NA), 220-240 V (Europa, Asia, etc.) | 240 V (NA) |
| Uso principal | Iluminación, electrodomésticos pequeños | Electrodomésticos de alta potencia (calentadores de agua, HVAC) |
| Camino de retorno | Conductor Neutro | El otro conductor de Línea (debido a la diferencia de fase) |

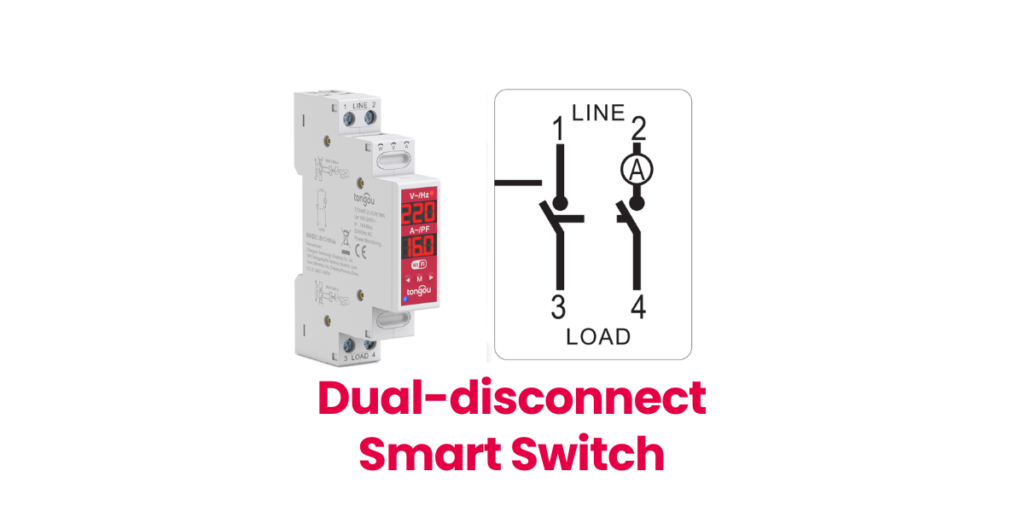

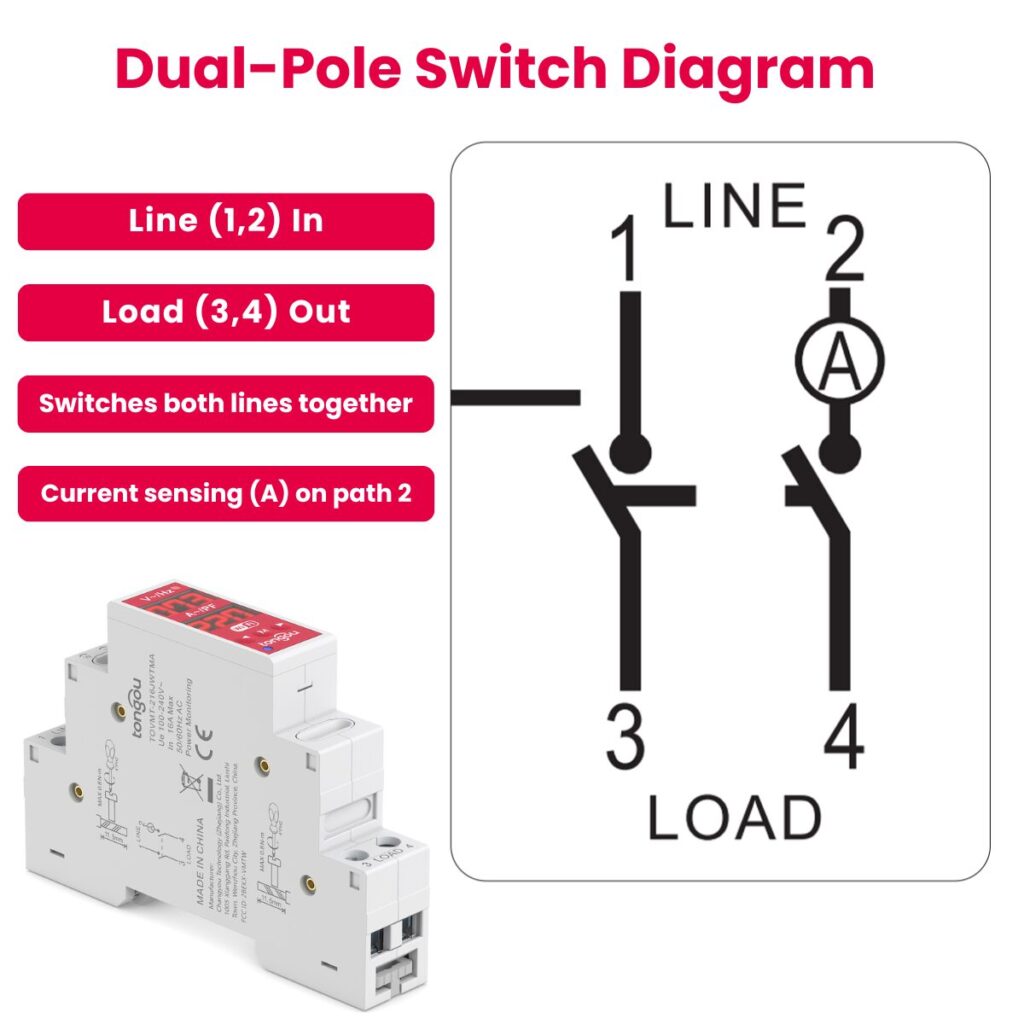

Un interruptor bipolar (también llamado interruptor de doble ruptura) desconecta simultáneamente todos los conductores portadores de corriente conectados a él.
Para circuitos L-N: el TOVMT desconecta tanto la Línea como el Neutro. Esto es superior a los interruptores unipolares que solo cortan la Línea, ya que aísla completamente el electrodoméstico.
Para circuitos L-L (240 V NA): el TOVMT desconecta la Línea 1 y la Línea 2. Esto es esencial para la seguridad con electrodomésticos de 240 V, garantizando que el dispositivo quede totalmente desenergizado.
Esta característica convierte al interruptor inteligente TOVMT en una opción premium para usuarios conscientes de la seguridad y para aplicaciones donde se desea o requiere un aislamiento total de la alimentación.

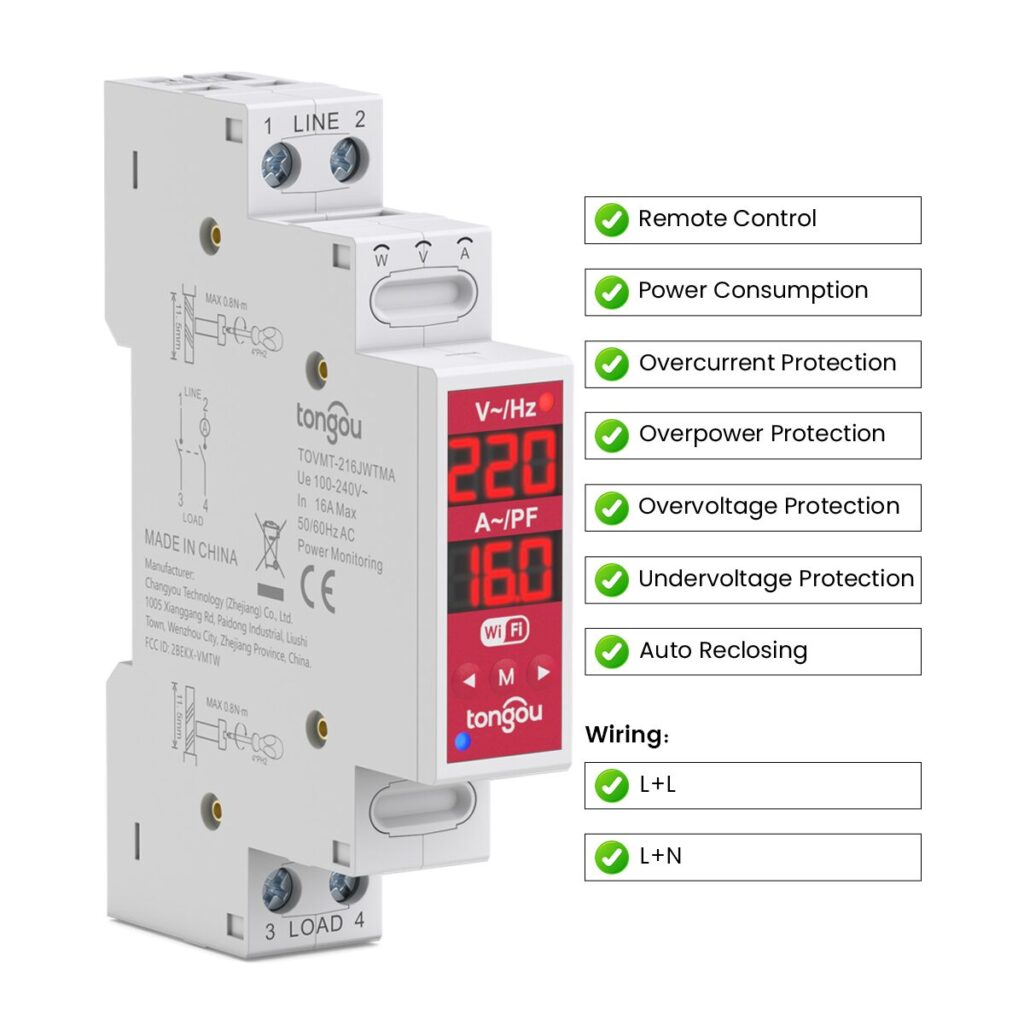

Versatilidad insuperable: un solo interruptor para una amplia gama de aplicaciones, reduciendo la confusión y el inventario si eres instalador.
Seguridad mejorada: el mecanismo bipolar proporciona un aislamiento completo, una mejora significativa frente a los interruptores unipolares habituales, especialmente crítica para 240 V L-L y también beneficiosa para L-N.
Preparado para el futuro: a medida que evolucionan las necesidades del hogar inteligente, un interruptor versátil como el TOVMT compatible L-L/L-N puede adaptarse.
Apto para electrodomésticos de alta potencia: su capacidad L-L lo hace ideal para automatizar dispositivos de gran consumo que otros interruptores inteligentes no pueden gestionar.
Tranquilidad: saber que tu interruptor inteligente está instalado correctamente y de forma segura para tu tipo de cableado específico.
Comprender los matices del cableado L-L y L-N es primordial para quien desee actualizar su hogar con tecnología inteligente. El interruptor inteligente WiFi TOVMT, con su innovador soporte para configuraciones L-L y L-N y su robusto diseño de doble polo, destaca como una solución superior en seguridad, versatilidad y control avanzado.
Tomarse el tiempo para comprender el sistema eléctrico de su hogar y seguir prácticas de instalación seguras (o contratar a un profesional) le permitirá integrar con confianza el interruptor inteligente TOVMT para controlar desde iluminación estándar hasta electrodomésticos de alta potencia de 240 V, elevando verdaderamente su experiencia en el hogar inteligente.
¿Listo para actualizar su hogar con el interruptor inteligente más seguro y versátil? ¡Explore el interruptor inteligente WiFi TOVMT hoy mismo!
