Un aislador eléctrico, también conocido como seccionador, es un dispositivo de conmutación utilizado para asegurar que una sección de un circuito eléctrico esté completamente desenergizada para su mantenimiento o reparación. Proporciona una separación visible de aislamiento que garantiza la seguridad del personal que trabaja en la sección desenergizada.
Los aislantes eléctricos funcionan separando físicamente los componentes del circuito, creando un claro espacio de aislamiento que asegura que no fluya corriente a través de la parte aislada. Esto se logra generalmente mediante operación manual, aunque algunos aislantes son motorizados o automatizados.
1. Operación de apertura: se abre el aislante, creando una separación física entre los contactos.
2. Mecanismo de bloqueo: suele bloquearse en posición abierta para evitar un cierre accidental mientras se realiza el mantenimiento.
3. Espacio visible: un hueco visible confirma el aislamiento, aumentando la seguridad.
resource: https://www.youtube.com/watch?v=msIrq-xx3rc
1. Contactos de doble ruptura: este aislante cuenta con dos puntos de ruptura, mejorando la capacidad de aislamiento.
2. Mecanismo de mordaza central: una mordaza giratoria central conecta y desconecta el circuito, asegurando una doble ruptura.
3. Soportes aislantes: normalmente montado sobre aislantes robustos para soportar altos niveles de tensión.
Cuando se activa el aislante, la mordaza central gira para separar el circuito en dos puntos distintos, creando dos espacios visibles. Esta configuración de doble ruptura asegura que cualquier corriente residual quede completamente interrumpida, ofreciendo un mayor nivel de seguridad.
1. Sistemas de alta tensión: ideal para aplicaciones de alta tensión donde un aislamiento reforzado es crucial.
2. Subestaciones: se emplea frecuentemente en subestaciones eléctricas para aislar transformadores u otros componentes de alta tensión.
3. Líneas de transmisión aéreas: proporciona un aislamiento seguro para secciones de líneas de transmisión de alta tensión.
Ventajas:
1. Seguridad mejorada: la doble ruptura ofrece mejor aislamiento y mayor seguridad que los aislantes de ruptura simple.
2. Capacidad para alta tensión: apto para aplicaciones de alta tensión, reduciendo el riesgo de arco eléctrico.
Desventajas:
1. Diseño complejo: más complejo y costoso que los aislantes de ruptura simple.
2. Mantenimiento: requiere mantenimiento regular para garantizar fiabilidad, especialmente en entornos de alta tensión.

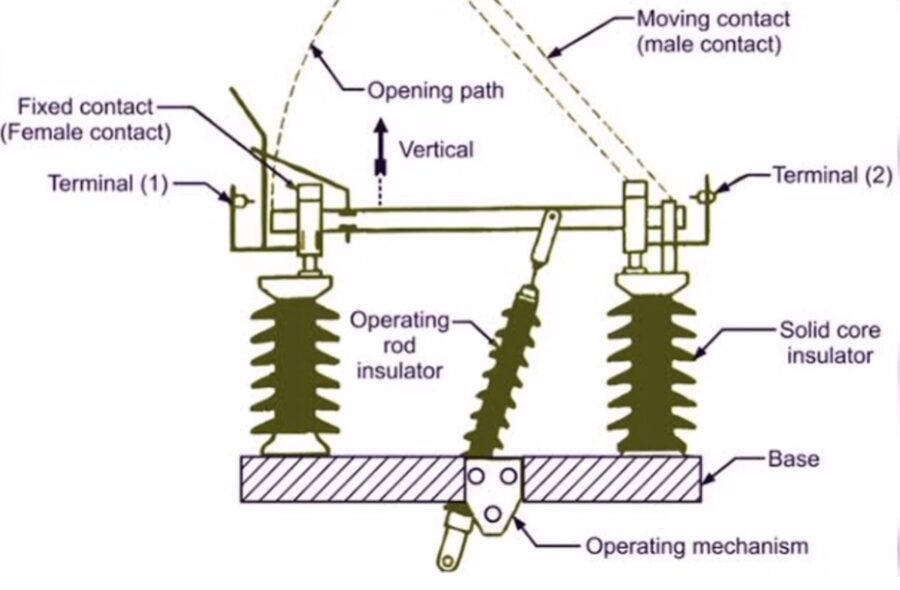

1. Contactos de ruptura simple: presenta un único punto de ruptura que desconecta el circuito.
2. Mecanismo sencillo: un mecanismo de contacto giratorio o deslizante directo.
3. Soportes aislantes: montado sobre aislantes, pero normalmente diseñado para aplicaciones de tensión inferior en comparación con los aislantes de doble ruptura.
El aislante funciona girando o deslizando el contacto para crear un único espacio en el circuito. Aunque su diseño es más sencillo, aísla eficazmente el circuito para labores de mantenimiento y seguridad.
1. Sistemas de media tensión: adecuado para aplicaciones de media tensión donde basta con una ruptura simple.
2. Instalaciones residenciales y comerciales: habitual en instalaciones domésticas e industriales para aislar circuitos.
3. Procedimientos de mantenimiento: se emplea para aislar ciertas secciones de los sistemas eléctricos durante operaciones de mantenimiento.
Ventajas
1. Simplicidad: más fácil de operar y mantener gracias a su diseño sencillo.
2. Rentable: suele ser más barato que los aislantes de doble ruptura, lo que lo convierte en una opción económica para muchas aplicaciones.
Desventajas
1. Aislamiento limitado: ofrece menor aislamiento que los aislantes de doble ruptura, lo que puede ser un inconveniente en aplicaciones de alta tensión.
2. Seguridad: aunque es suficiente para muchos usos, puede no proporcionar el mismo nivel de seguridad que un aislante de doble ruptura en entornos de alta tensión.
1. Mecanismo de pantógrafo: recibe su nombre por su parecido con un pantógrafo; dispone de un brazo extensible único.
2. Contactos múltiples: acciona o desacciona varios contactos al mismo tiempo.
3. Movimientos vertical y horizontal: puede operar en ambos planos, ofreciendo opciones de instalación versátiles.
Al accionarse, el brazo del pantógrafo se extiende o contrae, conectando o desconectando el circuito. Esto crea un espacio de aislamiento, normalmente visible, y garantiza que la sección de circuito quede desenergizada de forma segura.
1. Parques de conmutación de alta tensión: habituales donde se necesita un aislamiento fiable y seguro.
2. Sistemas de electrificación ferroviaria: se usan en redes ferroviarias para aislar tramos de la catenaria.
3. Complejos industriales: adecuados para grandes instalaciones con sistemas eléctricos complejos.
Ventajas
1. Versatilidad: permite instalarse en diversas orientaciones, ofreciendo flexibilidad de diseño y aplicación.
2. Alto grado de aislamiento: proporciona un espacio de aislamiento visible y fiable, garantizando seguridad en alta tensión.
3. Durabilidad: diseñado para soportar condiciones ambientales severas, apto para exteriores.
Desventajas
1. Mecanismo complejo: más complejo que los aislantes de ruptura simple o doble; requiere personal cualificado para instalación y mantenimiento.
2. Costo: suele ser más caro debido a su diseño intrincado y construcción robusta.
Los aislantes eléctricos desempeñan un papel indispensable para garantizar la seguridad y la eficiencia operativa de los sistemas eléctricos. Su capacidad de desconectar y aislar físicamente partes de un circuito es crucial para labores de mantenimiento y reparación. Mientras que los disyuntores MCB protegen contra fallos eléctricos, los aislantes aseguran una desconexión visible y segura, convirtiéndose en dispositivos complementarios dentro de sistemas integrales de seguridad eléctrica.
Comprender las diferencias, principios de funcionamiento, tipos y aplicaciones de los aislantes eléctricos permite valorar mejor su importancia tanto en entornos residenciales como industriales. La selección y el uso adecuados de aislantes y MCB contribuyen significativamente a la seguridad y fiabilidad de las redes eléctricas.
