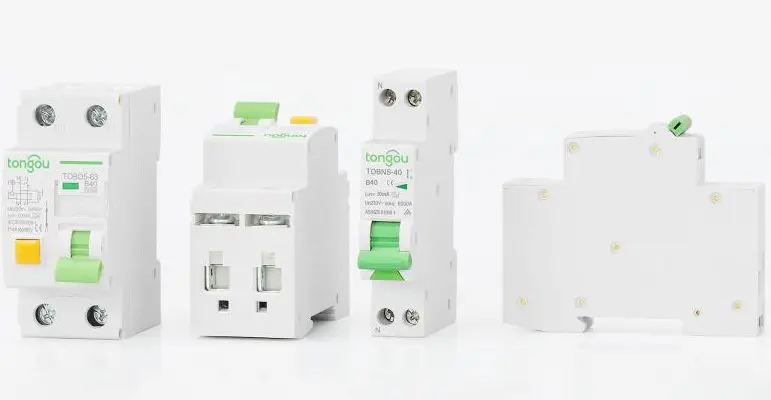

El RCBO combina las funciones de MCB y RCD y es una expresión abreviada de “disyuntor de circuito con detección de corriente residual con protección contra sobrecarga”.
El sobreflujo se refiere a una corriente excesiva causada por demasiados dispositivos de carga en el circuito o un cortocircuito en el circuito. La corriente residual, también conocida comúnmente como fuga a tierra, se refiere a una circuito abierto causado por una cable que se ha cortado accidentalmente en un circuito o un cable defectuoso.
La función principal del RCBO es proteger contra fallos de tierra, sobrecarga y corrientes de cortocircuito, y desconectar rápidamente la corriente para proteger a las personas y equipos posteriores.
A medida que evoluciona la tecnología y los hogares inteligentes continúan iterándose, surge el RCBO inteligente. Un RCBO inteligente (Disyuntor de Corriente Residual con Sobrecarga) es una versión avanzada del tradicional RCBO que ofrece características adicionales habilitadas por la integración de tecnología inteligente. Este dispositivo todavía realiza las funciones primarias de un RCBO, que incluyen la protección contra el sobreflujo (como los MCB) y las corrientes de fallo de tierra (como los RCD), asegurando la seguridad de los choques eléctricos y los incendios potenciales debido a fallas. Sin embargo, se ha mejorado con capacidades que permiten el monitoreo y control remotos, así como la automatización e integración con sistemas de hogar inteligente.
Un RCBO, o Disyuntor de Corriente Residual con Protección contra Sobreflujo, es un dispositivo de seguridad utilizado en los circuitos eléctricos para proporcionar protección contra dos tipos de riesgos: corrientes de fallo de tierra y sobrecorrientes, que incluyen tanto sobrecargas como corrientes de cortocircuito.
La función de corriente residual permite que el RCBO monitoree el equilibrio de la corriente eléctrica entre los conductores vivos (calientes) y el conductor neutro. Bajo condiciones normales, las corrientes están equilibradas. Si ocurre un desequilibrio (por ejemplo, debido a que una persona recibe un choque eléctrico o a una ruta de escape a la tierra), el RCBO lo detecta y desconecta el circuito, reduciendo así el riesgo de lesiones o muerte.
La protección contra sobrecorrientes protege los circuitos eléctricos y los dispositivos conectados de los daños causados por un flujo de corriente excesiva que puede ser causado por una sobrecarga o un fallo en el circuito. Por ejemplo, si un dispositivo extrae más corriente de la que el circuito está diseñado para manejar (sobrecarga) o si hay un cortocircuito, el RCBO se activará y interrumpirá el suministro de energía para prevenir posibles daños al sistema.
En general, un RCBO se utiliza para proteger un circuito eléctrico de los peligros de ambos fallos de tierra y sobrecorrientes, mejorando la seguridad del sistema eléctrico en entornos residenciales, comerciales e industriales.
El RCBO combina las funciones del MCB y el RCD y busca utilizar un solo RCBO en lugar de una combinación de MCB y RCD en las aplicaciones prácticas.
Hasta ahora, la mayoría de las cajas de distribución domésticas incluirán un RCBO para proteger la seguridad eléctrica del hogar. En la imagen se utiliza un producto de RCBO inteligente TOSMR1, que ofrece protección contra sobrecarga, detección de fugas y sobrecarga. Además, el RCBO inteligente puede controlar y monitorear la información de forma remota, lo que mejora significativamente la conveniencia.
En aplicaciones industriales
como cableado de fábricas, locales comerciales como hoteles y equipos médicos grandes, es necesario proporcionar protección contra una variedad de fallos eléctricos. Durante la instalación, se recomienda que cada circuito individual esté equipado con un RCBO. En caso de fallo en un circuito, este no afectará el funcionamiento normal de los demás circuitos. A continuación se presentan los catálogos de productos de los dos RCBO.
Aplicaciones domésticas
– Circuitos eléctricos del hogar: En las casas, los RCBO se instalan para proteger circuitos individuales, como aquellos para electrodomésticos de la cocina, sistemas de calefacción o circuitos de iluminación. Garantizan que en caso de una falla (por ejemplo, un electrodoméstico dañado que causa un cortocircuito o una persona que entra en contacto con una parte activa), la energía se cortará rápidamente, reduciendo el riesgo de choques eléctricos o incendios.
– Áreas al aire libre y de jardín: Para enchufes al aire libre, iluminación o bombas de estanque, los RCBO proporcionan una protección crucial, especialmente debido al aumento del riesgo de fallos eléctricos debido a condiciones climáticas y elementos externos.
Edificios comerciales y públicos
– Edificios de oficinas: Los RCBO se utilizan para proteger los circuitos que alimentan computadoras, servidores, iluminación y sistemas HVAC, salvaguardando contra posibles incendios y garantizando la seguridad de las personas.
– Escuelas y hospitales: Dado el carácter sensible de estos entornos, los RCBO son cruciales para proteger las instalaciones eléctricas contra fallas, asegurando un entorno más seguro para estudiantes, pacientes y personal.
Entornos especializados
– Centros de datos: Los RCBO pueden proteger contra fallos eléctricos en circuitos que alimentan equipos sensibles, preveniendo la pérdida de datos y el daño a hardware costoso.
– Aplicaciones marítimas: En barcos y barcos, los RCBO se utilizan para proteger los circuitos eléctricos de la corrosión inducida por la sal y los posibles fallos eléctricos.
RCD es un dispositivo de corriente residual, que evita que las personas se choquen al tocar equipos activos, o en ocasiones, cuando el circuito se destruye, los cables quedan expuestos, o los equipos de carga y el circuito fallan lo que provoca un incendio eléctrico. El RCD puede proporcionar la protección correspondiente.
MCB se llama interruptor de circuito miniature, que proporciona protección contra sobrecorrientes. Cuando hay demasiados dispositivos de carga en el circuito y la corriente es demasiado grande, o el circuito está en un estado de baja resistencia para formar un cortocircuito, el MCB se activará para prevenir que ocurran situaciones más graves y proteger el circuito.
RCBO combina las funciones del RCD y el MCB, y su tamaño compacto es más adecuado para lugares con espacio limitado que la combinación de RCD y MCB. El tiempo de instalación también puede reducirse, y puede reemplazar completamente la combinación de RCD y MCB.
Si bien los RCBO ofrecen una protección de circuito integral y mejoran la seguridad, hay algunas desventajas a considerar al usarlos:
1. Costo:
Los RCBO suelen ser más caros que los RCD y MCB (interruptores de circuito miniature) separados. La tecnología integrada que proporciona una doble protección también resulta en costos iniciales más altos.
2. Instalación y Espacio:
Aunque los RCBO pueden ahorrar espacio en comparación con la instalación de un RCD y un MCB, todavía ocupan más espacio en el tablero de enchufes que un solo MCB. El espacio puede ser un problema al adaptar tableros de enchufes antiguos que no estaban diseñados para estos dispositivos.
3. Complejidad:
Los RCBO añaden complejidad al sistema eléctrico. En situaciones donde se utilizan múltiples RCBO, identificar cuál se ha activado debido a una condición de fallo puede tomar más tiempo, especialmente si no están correctamente etiquetados.
4. Compatibilidad:
Con una variedad de tipos y calificaciones disponibles, asegurar la compatibilidad con los tableros de enchufes y sistemas existentes puede ser desafiante. Los RCBO deben seleccionarse cuidadosamente para adaptarse a las necesidades de potencia y requisitos de seguridad de los circuitos que protegen.
5. Falsos tripping:
Dado que los RCBO son dispositivos sensibles utilizados para detectar desequilibrios de corriente, a veces pueden activarse innecesariamente debido a condiciones transitorias o ruido eléctrico, lo que puede ser inconveniente.
A pesar de estas desventajas, los RCBO todavía se utilizan ampliamente para la protección de circuitos porque tienen características de protección combinadas contra la fuga de corriente y sobrecorriente, que en muchas aplicaciones pueden compensar las posibles desventajas. Siempre es importante ponderar las ventajas y desventajas específicas del edificio y el entorno del sistema eléctrico.
Cuando el RCBO se activa, el interruptor del producto estará en la posición baja. Antes de llevar a cabo el siguiente proceso, verifique cuidadosamente si se han completado otros elementos de seguridad, luego use guantes aislantes y mueva el interruptor del RCBO hacia arriba. En este momento, escuchará un sonido “click”. Si no se activa, entonces el RCBO se ha reiniciado y comenzado a trabajar.
El RCBO es una buena opción en el sistema eléctrico de una casa residencial, donde se desea que el circuito del refrigerador o la alarma no se vea afectado por otros circuitos. En cuanto al uso del producto, se recomienda que el RCBO esté conectado a un circuito separado para proteger circuitos importantes. Para otros circuitos menos importantes, puede ser mejor considerar el costo. En términos de la seguridad general de los edificios residenciales, el dinero que no se debe ahorrar no debe ahorrarse.
Instalar un RCBO (Disyuntor de Corriente Residual con Protección contra Sobrecarga) implica una atención cuidadosa a los protocolos de seguridad eléctrica y solo debe realizarse por un electricista calificado. Aquí hay una guía paso a paso sobre cómo un electricista podría instalar un RCBO:
1. Apagar la Energía Principal: Antes de comenzar cualquier trabajo en el panel eléctrico, es esencial asegurarse de que el suministro de energía principal esté apagado para prevenir choques eléctricos. Esto se hace normalmente en la unidad de consumo o el tablero de distribución.
2. Preparar el Tablero de Distribución: Abre el tablero y asegúrate de que haya espacio apropiado para el RCBO. Si estás reemplazando un interruptor de circuito existente, puede que necesites eliminarlo cuidadosamente para hacer espacio.
3. Identificar el Circuito: Identifica el circuito donde se instalará el RCBO. Este circuito debe estar apagado y debes verificar que no haya electricidad utilizando un probador de voltaje.
4. Conectar el Cable Vivo: El cable vivo (a menudo marrón o rojo) que viene del circuito debe conectarse al terminal de “Carga” del RCBO. Asegúrate de que la conexión esté segura.
5. Conectar el Cable Neutral: Habitualmente habrá una barra de autobus neutro donde se conectan los cables neutrales (a menudo azules). Conecta el cable neutral del circuito al terminal neutral del RCBO.
6. Conectar el Cable de Tierra: El cable de tierra (a menudo verde y amarillo) debe conectarse adecuadamente a la barra de tierra dentro del tablero de distribución. Este es un cable de seguridad y no debe omitirse.
7. Cable de Neutral Preconectado: Algunos RCBO vienen con un cable de neutral preconectado que debe conectarse a la barra de autobus neutro. Asegúrate de que también esté conectado de manera segura.
8. Montar el RCBO: Asegura el RCBO en la rieles DIN en el tablero de distribución. Asegúrate de que esté bien enganchado para que no se suelte.
9. Probar la Instalación: Una vez que el RCBO esté completamente instalado, puedes restaurar la energía al tablero y probar el funcionamiento del RCBO utilizando su botón de prueba. El RCBO debe activarse, lo que indica que está funcionando correctamente.
10. Verificaciones y Verificación Finales: Realiza verificaciones finales para asegurarte de que todas las conexiones sean adecuadas, el cover del tablero de distribución está reemplazado y que el área es segura.
11. Documentación: Registra la instalación en el diagrama de circuitos eléctricos de la propiedad y, si es necesario, notifica al gobierno local o autoridades relevantes según las regulaciones para inspección o registro.
Por favor, recuerda que esta es solo una guía informativa. La legislación y las regulaciones de seguridad en cuanto al trabajo eléctrico pueden variar por país y región. Siempre asegúrate de contratar a un electricista profesional y certificado para cualquier instalación o modificación eléctrica en tu hogar o locales comerciales.
El disyuntor de circuito con detección de corriente residual y protección contra sobrecarga es el RCBO. Combina las funciones del RCD y el MCB. Puede reemplazar completamente la combinación de RCD y MCB para prevenir daños causados por cortocircuito, corriente residual y sobrecarga. Se puede utilizar en hogares familiares, fábricas y aplicaciones comerciales. Póngase en contacto con Tongou para obtener más información.
