Description

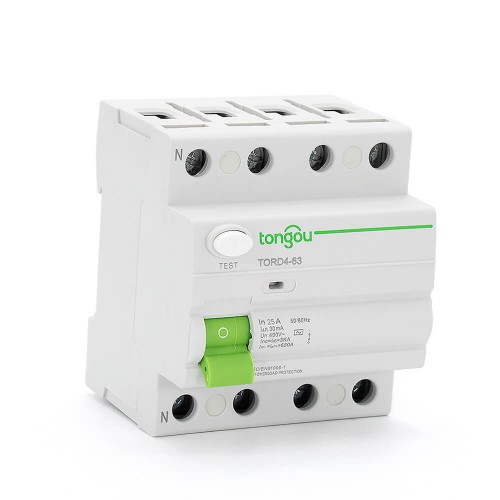

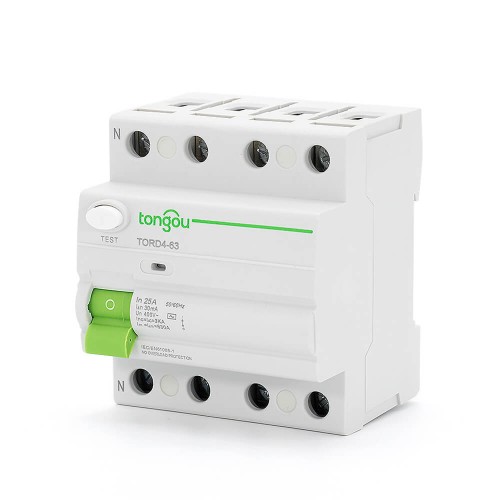

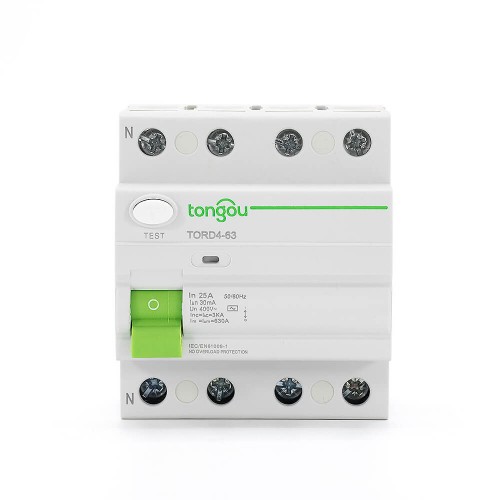

El RCCB de 3 fases, el Disyuntor de Corriente Residual, es aplicable a circuitos eléctricos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal hasta 125Amperios.
En condiciones de partes vivas expuestas, el RCCB de 3 fases proporciona protección indirecta al cuerpo del operador; debe estar conectado a un electrodo de tierra apropiado.
No solo eso, el RCCB de 3 fases también proporciona protección contra peligros de incendio causados por la corriente de tierra a causa de fallas del dispositivo de protección contra sobrecorrientes.
Posee muchas ventajas y desempeña un papel importante en escenarios de vida cotidiana como el hogar e industria.
Consejos especiales del RCCB de 3 fases:
- El RCCB con una sensibilidad nominal de hasta 30mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
- El RCCB está diseñado para instalaciones domésticas no profesionales y otras aplicaciones similares.
- Se recomienda instalar dispositivos especiales en la línea de mando del RCCB, como protectores contra sobresaltos, arrestadores de rayos, etc., para prevenir posibles voltajes de sobresalto y corrientes en el lado de entrada de energía.
- Para cumplir con las condiciones y aplicaciones anteriores, se consideran adecuados los RCCB con dispositivos de indicación “ON-OFF” para las funciones de aislamiento.
El contenido de la tabla proporcionada se traduce al español de la siguiente manera:
| Nombre del Modelo | TORD4-63 |
| Modelo | Tipo Electromagnético |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 2P, 4P |
| Capacidad Nominal de Hacer y Romper | 630A |
| Corriente Nominal（A） | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente Residual de Operación Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente Residual No Operativa Nominal |△ no: | 0.5|△ n |
| Corriente Condicional de Cortocircuito Nominal inc: | 6kA |
| Corriente Residual de Cortocircuito Condicional Nominal |△c: | 6kA |
| Duración del Tripping: | Tripping Instantáneo ≤0.1s |
| Rango de Corriente de Tripping Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijenamiento | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en Panel |
| Tipo Producto | CA | Anchura en módulos de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Voltaje Nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de Operación | 50/60Hz |
