Description

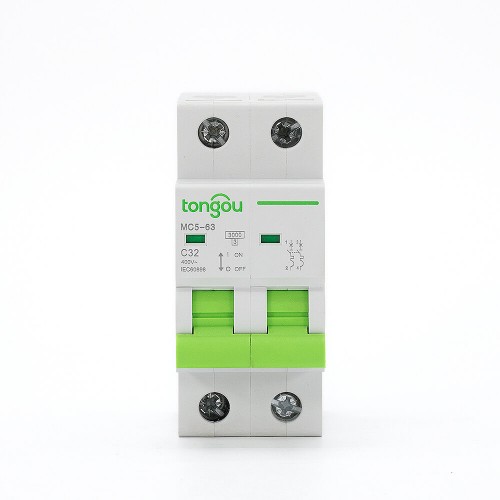

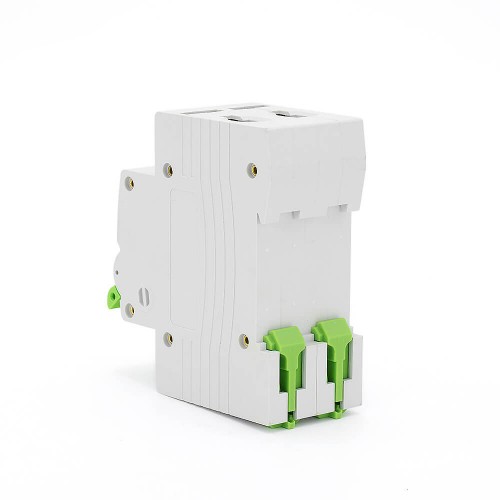

TOMC5-63 3KA 32A MCB Rompe Cortocircuitos 2P
El Rompe Cortocircuitos 2P ofrece protección contra sobrecargas y protección contra cortocircuitos para circuitos o equipos de corriente continua.
Además, cuenta con una carcasa de alta resistencia al fuego y retardante de llamas, resistente al desgaste y con una alta capacidad de ruptura de hasta 3kA, alta sensibilidad, respuesta rápida, fuerte compatibilidad y larga vida útil.
Consejos Especiales para el Rompe Cortocircuitos 2P
1. Elija una curva de tripping adecuada e instálela correctamente, el MCB se activará y cerrará su circuito protegido cuando ocurra un fallo, proporcionando así protección contra choques eléctricos.
2. El MCB está destinado a ser operado por personal no capacitado sin necesidad de mantenimiento.
3. Se recomienda instalar dispositivos especiales, como dispositivos protectores de sobresaltos, arrestadores de sobresaltos, etc., en la línea upstream del MCB como medida de precaución ante posibles tensiones y corrientes de sobresalto en su lado de entrada de energía.
4. Curvas de tripping B, C, D
5. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, se considera que el MCB con dispositivo indicador “ON-OFF” es adecuado para la función de aislamiento.
| Nombre del Modelo | TOMC5-63/2/C32 |
| Número de Polos: | 2 |
| Tensión Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 32 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Resistencia Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con calmp |
| Capacidad de Conexión: | Conductor rígido hasta 25mm² |
| Par de Fijación: | 2.0Nm |
| Instalación: | En rail DÍN 35mm simétrico / Montaje en panel |
| Normas | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -5°C a +60°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 2P | Calificación (En) | Curva B | Curva C | Curva D |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
