Description

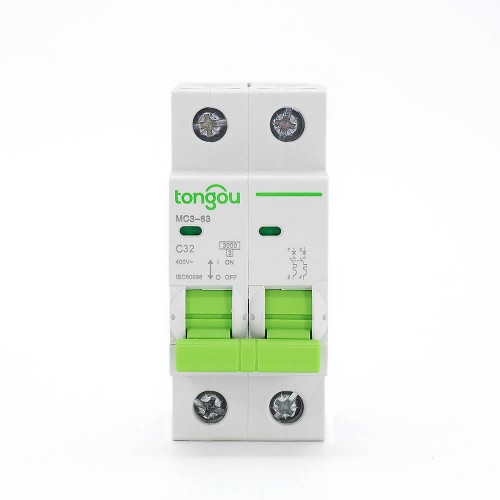

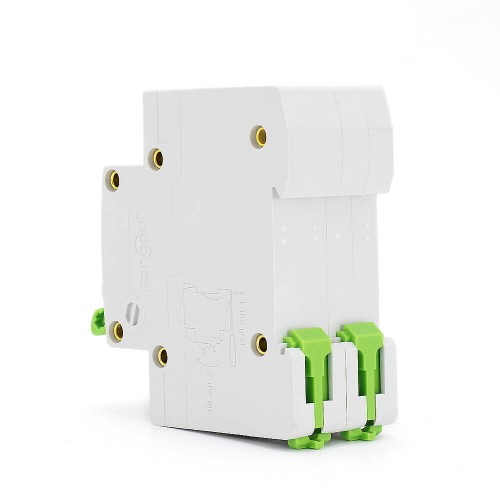

El MCB TOMC3-63 CA 63A 2P Mini Circuit Breaker protege el circuito de cortocircuito y sobrecarga.
Es adecuado para el sistema de distribución de energía de iluminación o el sistema de distribución de energía de motor eléctrico.
El MCB TOMC3-63 CA 2P Mini Circuit Breaker cuenta con una apariencia atractiva, un tamaño pequeño, un peso ligero, un rendimiento excelente y un rendimiento confiable.
Capacidad de ruptura alta, tripping rápido, instalación en rail guía, alta resistencia para la carcasa y componentes; resistente a la combustión y al impacto, plástico de larga vida útil.
Consejos Especiales del Interruptor de Circuito Miniatura de 2 Polos
1. El MCB está destinado a ser operado por personas no profesionales sin mantenimiento por personal no entrenado.
2. Curvas de tripping B, C, D.
3. Se recomienda instalar dispositivos especiales en la línea de mando del MCB, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., para prevenir posibles voltajes de sobresalto y corrientes en el lado de entrada de energía.
4. Elija una curva de tripping adecuada e instálela correctamente. Cuando se produce un fallo, el MCB se activará y cortará su circuito protegido, proporcionando así protección contra el choque eléctrico.
5. Para cumplir con las condiciones y aplicaciones anteriores, se considera adecuado un MCB con dispositivo de indicación “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TOMC3-63/2/C63 |
| Número de Polos: | 2 |
| Voltaje Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 63 |
| Curva de Tripping: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Voltaje de Soportación de Impulse Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de Tornillo / Terminal de Poste con abrazadera |
| Capacidad de Conexión: | Conductor Rígido hasta 25mm² |
| Torsión de Fijenamiento: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en Panel |
| Normas | IEC 60947-2, IEC 60898-1 , EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 2P | Calificación (En) | Curva B | Curva C | Curva D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
