Description

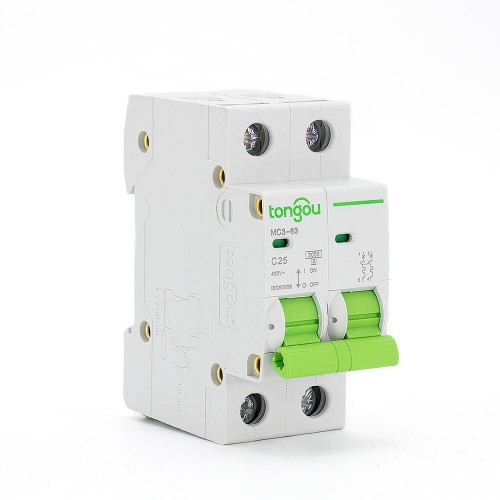

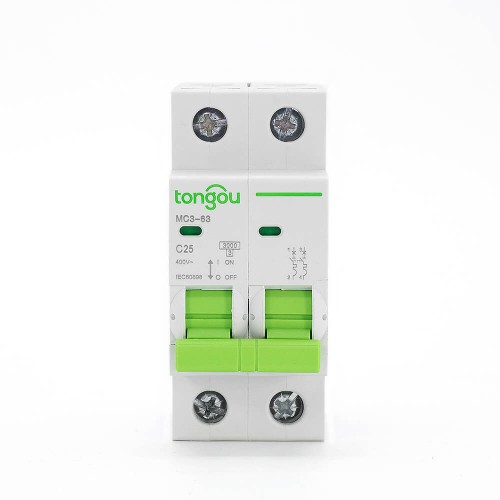

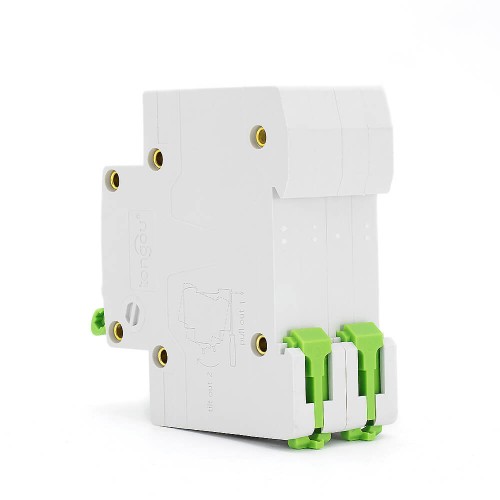

Interruptor de Corte MCB 2P 25A
El Interruptor de Corte MCB TOMC3-63 CA 2P 25A MCB de TONGOU se utiliza en sistemas de distribución de iluminación o sistemas de distribución de motores para proteger contra sobrecargas y cortocircuitos en el sistema.
El producto es neumático en su estructura, ligero en peso, confiable y excelente en rendimiento. Su marco y piezas adoptan plásticos de alta resistencia al fuego y al impacto.
El producto, con larga vida útil, se utiliza principalmente en circuitos de CA 50Hz/60Hz de un solo polo 240V o de dos, tres, cuatro polos hasta 415V para protección contra sobrecargas y cortocircuitos, así como para el conmutamiento no frecuente de equipos eléctricos y el circuito de iluminación en casos normales.
Consejos Especiales de Interruptor de Corte 2P 25A
1. El MCB está diseñado para operación no profesional por personas no entrenadas y no requiere mantenimiento.
2. Las curvas de tripping B, C y D.
3. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobretensiones, arrestadores de rayos, etc., en la línea ascendente del MCB para prevenir la aparición de posibles sobretensiones y corrientes en el lado de entrada de alimentación.
4. Al elegir la curva de tripping adecuada e instalarla correctamente, el MCB se activa y desconecta su circuito protegido en caso de avería, proporcionando así protección contra los choques eléctricos.
| Nombre del Modelo | TOMC3-63/2/C25 |
| Nº de Polos: | 2 |
| Voltaje nominal: | CA 110V/220V/400V |
| Corriente nominal(A): | 25 |
| Curva de tripping: | C |
| Capacidad nominal de cortocircuito (lcn): | 3kA |
| Frecuencia nominal: | 50/60Hz |
| Clase de limitación de energía: | 3 |
| Voltaje de soportación de impulsos nominal: | 6.2kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de conexión: | Conductor rígido de hasta 25mm² |
| Torque de fijación: | 2.0Nm |
| Instalación: | En rail DÍN 35mm simétrico / Montaje en panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de protección IP | IP40 para el cuerpo modular de acuerdo con IEC 60529 |
| IP20 de acuerdo con IEC 60529 | |
| Altitud operativa | 2000 m |
| Temperatura del aire ambiente para operación | -35°C a +70°C |
| Temperatura del aire ambiente para almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 2P | Calificación (En) | Curva B | Curva C | Curva D |
4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
