Description

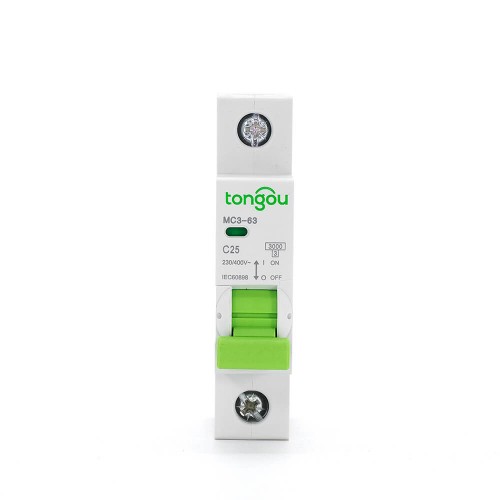

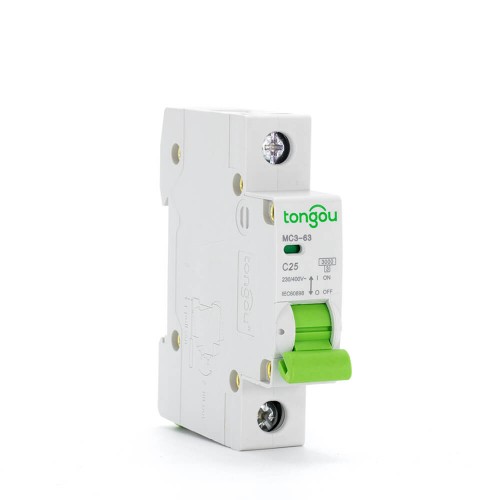

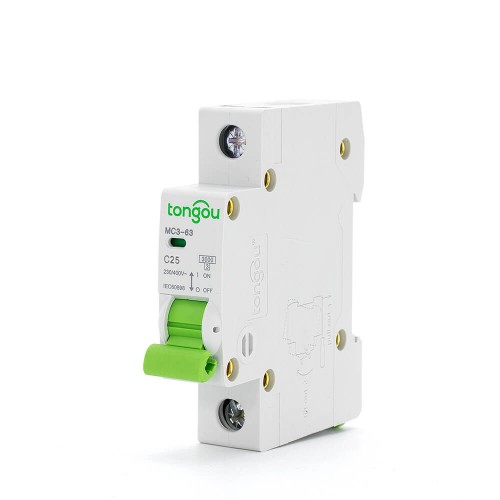

TOMC3-63 3KA 1P 25A MCB
El MCB TOMC3-63 de AC 1P 25A puede proporcionar una protección fiable contra sobrecarga y cortocircuitos para equipos eléctricos, garantizando el funcionamiento seguro y confiable del equipo.
El MCB de 1P 25A es la electrodoméstica de protección de terminal más ampliamente utilizada en los dispositivos de distribución de energía eléctrica de terminal de edificios.
Su carcasa y algunas partes funcionales están fabricadas con plásticos altamente resistentes al fuego, resistentes a altas temperaturas y al impacto, importados.
Consejos Especiales de 1P 25A MCB
1. El MCB de 1P 25A está destinado a su uso no profesional por personas no entrenadas y no requiere mantenimiento.
2. Bajo las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado un MCB con un dispositivo indicador “ENCENDER-APAGAR” para la función de aislamiento.
3. Curva de tripping B, C, D.
4. Al elegir la curva de tripping apropiada y instalarla correctamente, el MCB se activa y desconecta su circuito protegido en caso de fallo, proporcionando así protección contra la electricidad.
5. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., en la línea principal delante del MCB para prevenir que potenciales voltajes y corrientes de sobresalto aparezcan en el lado de entrada de alimentación de energía.
| Nombre del Modelo | TOMC3-63/1/C25 |
| Número de Polos: | 1 |
| Voltaje Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 25 |
| Curva de Tripping: | C |
| Capacidad Nominal de Cortocircuito (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Voltaje de Resistencia a Impulse Nominal: | 6.2kV |
| Endurabilidad Electromecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de Tornillo / Terminal de Pilar con calmp |
| Capacidad de Conexión: | Conductor Rígido hasta 25mm² |
| Torque de Fijar: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en Panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para cubierta modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 1P | Calificación (En) | Curva B | Curva C | Curva D |
2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
