Description

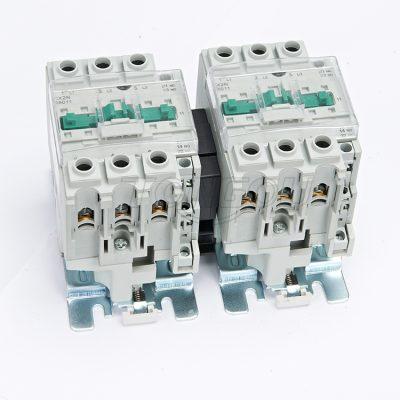

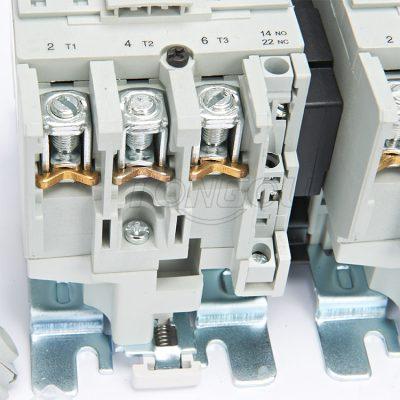

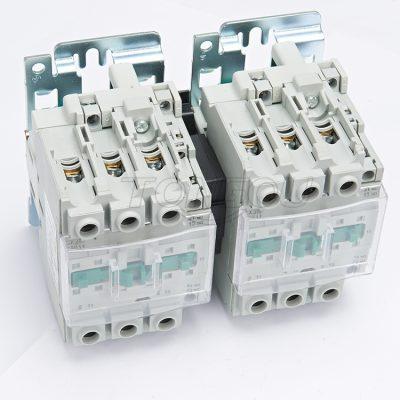

La corriente nominal del contactor de bloqueo mecánico TOC2XN-MI50 50A CA 380V depende de la categoría de utilización. Ejemplos de categorías IEC en la norma 60947 se describen como:
- AC-1 – Cargas no inductivas o ligeramente inductivas, hornos de resistencia
- AC-2 – Arranque de motores de anillo deslizante: arranque, desconexión
- AC-3 – Arranque de motores de cage de escoba y desconexión solo después de que el motor alcance la velocidad. (Hacer Amperes del Rotor Bloqueado (LRA), Romper Amperes de Carga Completa (FLA))
- AC-4 – Arranque de motores de cage de escoba con servicio de inspección y enchufe. Inicio/Detenimiento rápido. (Hacer y Romper LRA)
Los relés y bloques de contacto auxiliar están calificados de acuerdo con la IEC 60947-5-1.
- AC-15 – Control de cargas electromagnéticas (>72 VA)
- DC-13 – Control de electromagnetos
El TOC2XN-MI50 50A es un interruptor controlado eléctricamente utilizado para cambiar un circuito de potencia eléctrica, similar a un relé pero con calificaciones de corriente más altas y algunas otras diferencias; el contactor está controlado por un circuito que tiene un nivel de potencia mucho menor que el circuito cambiado.
Los contactores vienen en muchas formas con capacidades y características variantes. A diferencia de un circuito cerrador, un contactor no está destinado a interrumpir una corriente de cortocircuito. Los contactores varían desde aquellos que tienen una corriente de ruptura de varios amperios hasta miles de amperios y de 24 V CA a muchos kilovoltios.
El tamaño físico de los contactores va desde un dispositivo lo suficientemente pequeño como para levantarlo con una mano, hasta dispositivos grandes aproximadamente de un metro de lado. Los contactores se utilizan para controlar motores eléctricos, iluminación, calefacción, bancos de condensadores, evaporadores térmicos y otras cargas eléctricas.
Los contactores se califican por la corriente de carga diseñada por contacto (polo), la corriente máxima de soportación de fallos, el ciclo de trabajo, la vida útil esperada, el voltaje y la voltaje de la bobina. Un contactor de control de motor de propósito general puede ser adecuado para un servicio de arranque pesado en grandes motores; los llamados “contactores de propósito definido” están cuidadosamente adaptados a aplicaciones como el arranque de motores de compresor de aire acondicionado.
Categorías de utilización IEC
La calificación de corriente del contactor depende de la categoría de utilización. Ejemplos de categorías IEC en la norma 60947 se describen como:
| Tipo | Corriente calificada | Potencia controlada (kW) | ||||
| CA-3(A) | ||||||
| 220V | 380V | 415V | 440V | 660V | ||
| TOC2XN-MI-09 | 9 | 2.2 | 4 | 4 | 4 | 5.5 |
| TOC2XN-MI-12 | 12 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 |
| TOC2XN-MI-18 | 18 | 7.5 | 7.5 | 9 | 9 | 10 |
| TOC2XN-MI-25 | 25 | 5.5 | 11 | 11 | 11 | 15 |
| TOC2XN-MI-32 | 32 | 7.5 | 15 | 15 | 15 | 18.5 |
| TOC2XN-MI-40 | 40 | 18.5 | 18.5 | 22 | 22 | 30 |
| TOC2XN-MI-50 | 50 | 15 | 22 | 25 | 30 | 33 |
| TOC2XN-MI-63 | 63 | 18.5 | 30 | 37 | 37 | 37 |
| TOC2XN-MI-80 | 80 | 22 | 37 | 45 | 45 | 45 |
| TOC2XN-MI-95 | 95 | 22 | 45 | 45 | 45 | 41 |
