Description

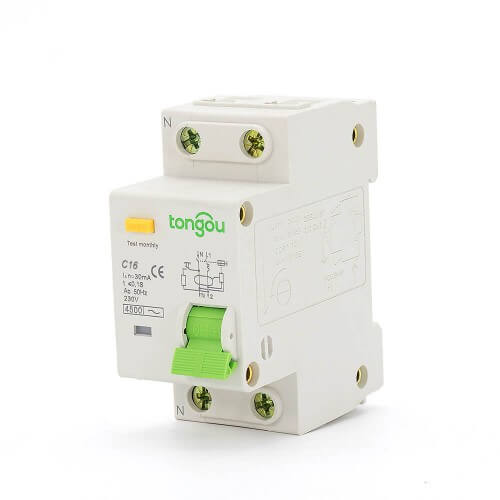

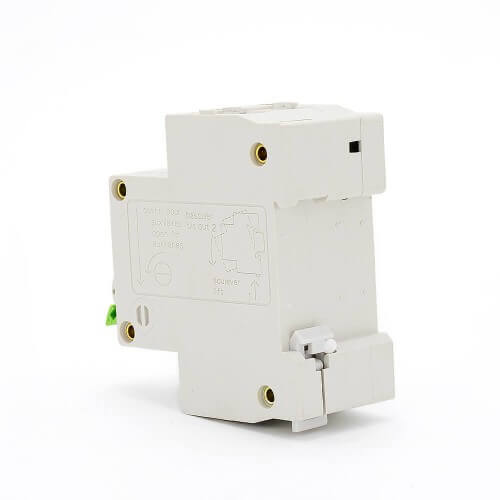

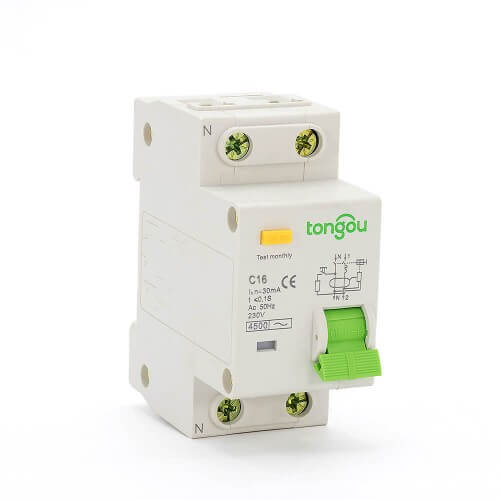

El Dúplex RCBO es adecuado para circuitos con un voltaje nominal de 230V CA, frecuencia de 50/60Hz y una corriente nominal inferior a 16 Ampere.
Proporciona protección de seguridad para los operadores, reduce peligros ocultos causados por problemas de circuitos y se utiliza ampliamente en la vida cotidiana, pudiendo satisfacer escenarios domésticos, industriales y otros, proporcionando protección de seguridad para la vida de las personas.
Consejos Especiales del Dúplex RCBO
1. El RCBO no puede prevenir la electricidad causada por el contacto directo entre dos circuitos protegidos o la corriente de fuga entre los dos circuitos.
2. El RCBO con una sensibilidad nominal de 30mA se puede utilizar como dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan evitar la electricidad.
3. El valor de protección contra sobrecarga del RCBO es fijo y no se realizan más ajustes.
4. Para cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera que el RCCB con un dispositivo indicador “ENCENDER-APAGAR” es adecuado para la función de aislamiento.
| Nombre del Modelo | TOB10 |
| Modelo | Tipo Electrónico |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 1P+N |
| Curva de Tripping | C |
| Corriente Nominal（A） | 16 |
| Voltaje Nominal | 240V CA |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.03 |
| Corriente No Operacional Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 4.5kA |
| Corriente Residual de Cortocircuito Condicionada Nominal |△c: | 3kA |
| Duración de Tripping: | Tripping Instantáneo ≤0.1s |
| Rango de Corriente de Tripping Residual: | 0.5||△n~|△n |
| Endurabilidad Electromecánica | ≥4000 ciclos |
| Capacidad de Conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Pilar con abrazadera |
| Torque de Fijación | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en Panel |
