General

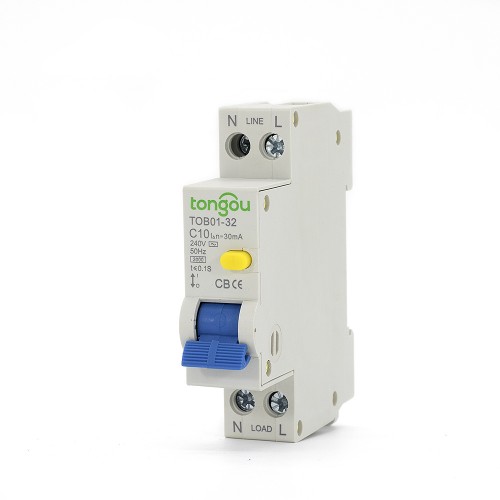

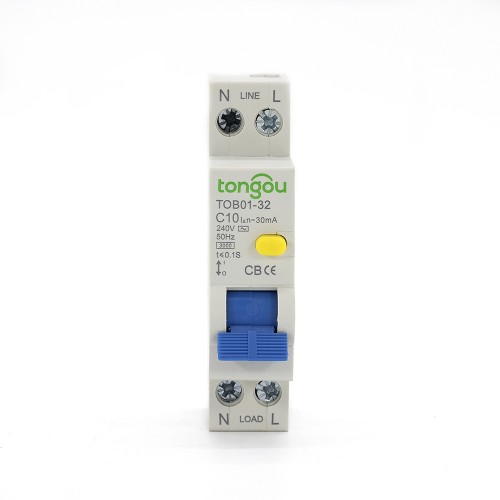

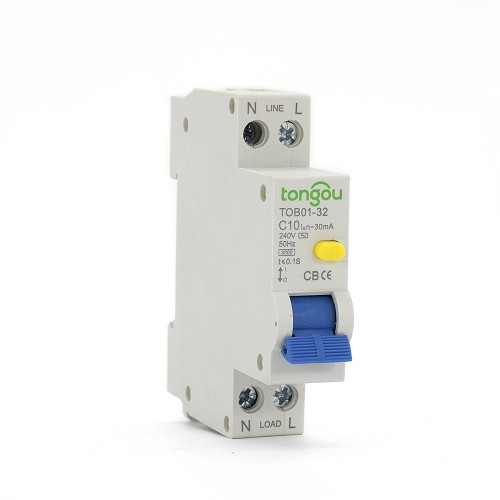

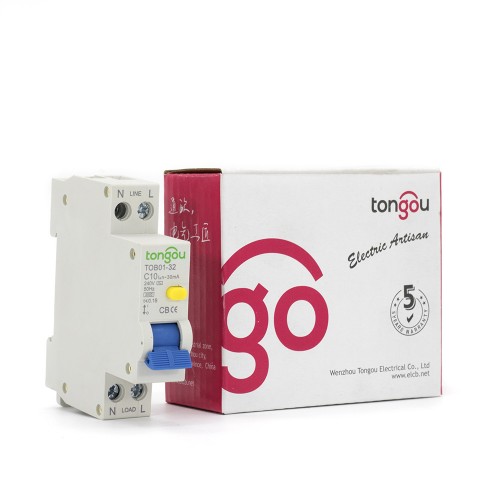

El 10 Amp RCBO es un dispositivo de protección contra fugas que proporciona protección indirecta al cuerpo del operador, excepto cuando las partes vivas expuestas deben estar conectadas a un electrodo de tierra apropiado. RCBO es adecuado para una tensión nominal de 230V CA, frecuencia de 50/60Hz y corriente nominal. Circuitos de menos de 32Amp. Además, puede prevenir el peligro de incendio potencial causado por la corriente de tierra cuando el dispositivo de protección contra sobrecorriente falla.
Consejos Especiales para 10 Amp RCBO
- Se recomienda instalar equipos especiales como protectores de sobresaltos y arrestadores de rayos en la línea de alimentación anterior al RCBO para prevenir que aparezcan potenciales tensiones y corrientes de sobresalto en el lado de entrada de energía.
- El RCBO con una sensibilidad nominal de hasta 100mA se puede utilizar como un dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan prevenir el choque eléctrico.
- El RCBO no puede prevenir el choque eléctrico causado por el contacto directo entre dos circuitos protegidos o la corriente de fuga entre los dos circuitos.
- El valor de protección contra sobrecorriente del RCBO es fijo y no se realizan más ajustes.
- El RCBO está diseñado especialmente para la instalación doméstica y otras aplicaciones similares, operación no profesional y sin mantenimiento.
- Para cumplir con las condiciones y aplicaciones anteriores, el RCCB con una indicación de “ON-OFF” indica que el dispositivo es considerado adecuado para la función de aislamiento.
Datos Técnicos
| Nombre del Modelo | TOB01-32 |
| Modelo | Tipo Electrónico |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 1P+N |
| Curva de Trip: | C |
| Corriente Nominal (A) | 6 |
| Tensión Nominal | 240V/ |
| Frecuencia Nominal | 50/60Hz |
| Corriente Residual Operativa Nominal |△(A): | 0.03 |
| Corriente Residual No Operativa Nominal |△ no: | 0.5|△ n |
| Corriente de Cortocircuito Condicional Nominal inc: | 3kA |
| Corriente Residual de Cortocircuito Condicional |△c: | 3kA |
| Duración de Trip: | Trip Instantáneo ≤0.1s |
| Rango de Corriente de Trip Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de Conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de Fijación | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje de panel |
