Description

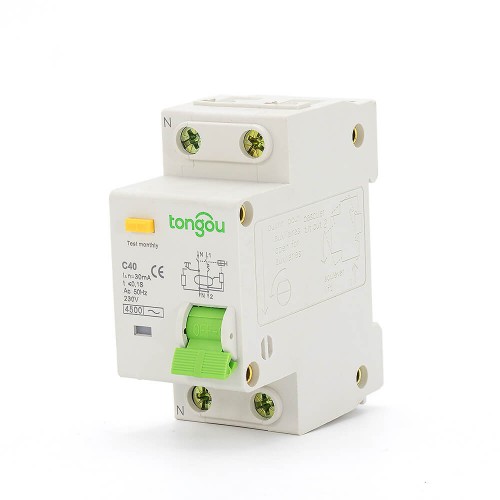

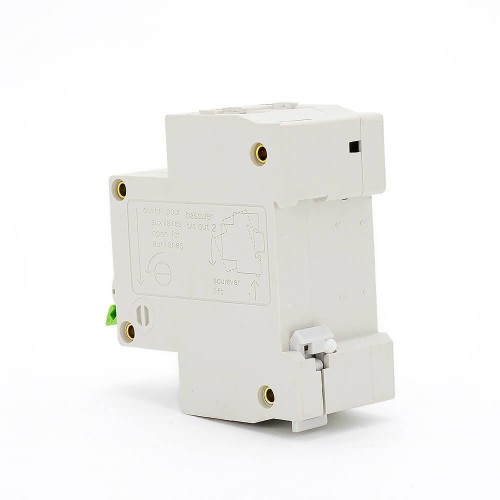

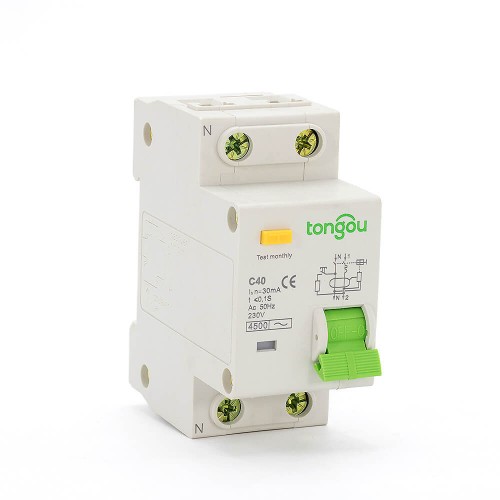

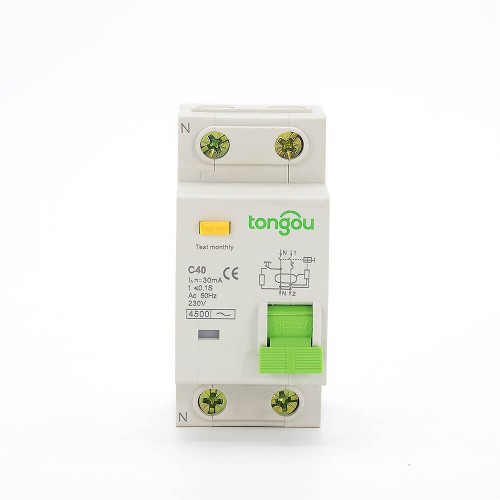

El RCBO de 40 Amp es adecuado para circuitos con voltaje nominal de 230V CA, frecuencia de 50/60Hz y corriente nominal inferior a 40Amperios. El RCBO es el más versátil, con tres funciones de protección: cortocircuito + sobrecarga + fuga de corriente.
El RCBO también proporciona protección contra sobrecorrientes para circuitos en hogares, negocios y otras instalaciones similares. Además, también puede prevenir el peligro de incendio potencial causado por la corriente de tierra cuando el dispositivo de protección contra sobrecorrientes falla.
Recordatorio especial del RCBO de 40 Amp:
1. El RCBO está especialmente diseñado para la instalación doméstica y otras aplicaciones similares, operación no profesional y sin mantenimiento.
2. El RCBO no puede prevenir el choque eléctrico causado por el contacto directo entre dos circuitos protegidos o la corriente de fuga entre los dos circuitos.
3. El RCBO con una sensibilidad nominal de 30mA se puede utilizar como un dispositivo de protección auxiliar para evitar que otros dispositivos de protección no puedan prevenir el choque eléctrico.
4. Se recomienda instalar dispositivos especiales como protectores contra sobresaltos y arrestadores de rayos en la línea de mando del RCBO para prevenir posibles voltajes y corrientes de sobresalto en el terminal de entrada de energía.
5. Para cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado un RCCB con dispositivo de indicación “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TOB10-63 |
| Modelo | Tipo Electrónico |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 1P+N |
| Curva de Tripping: | C |
| Corriente Nominal（A） | 40 |
| Voltaje Nominal | 240V CA |
| Frecuencia Nominal | 50/60Hz |
| Corriente Residual de Operación Nominal |△(A): | 0.03 |
| Corriente Residual No Operativa Nominal |△ no: | 0.5|△ n |
| Corriente de Cortocircuito Condicional Nominal inc: | 4.5kA |
| Corriente de Cortocircuito Residual Condicional Nominal |△c: | 3kA |
| Duración del Tripping: | Tripping Instantáneo ≤0.1s |
| Rango de Corriente de Tripping Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de Conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de Fijenamiento | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en panel |
