Description
El RCBO de 25 Ampere cuenta con tres funciones de protección: cortocircuito + sobrecarga + fuga de corriente. Cuando las partes vivas expuestas deben estar conectadas a un electrodo de tierra apropiado, el RCBO ofrece protección indirecta al cuerpo del operador.
El RCBO de 25 Ampere suele ser adecuado para circuitos con un voltaje nominal de 230V CA, frecuencia de 50/60Hz y una corriente nominal inferior a 25 Ampere. Además, puede prevenir el potencial riesgo de incendio causado por la corriente de tierra cuando el dispositivo de protección por sobrecorriente falla. Puede satisfacer la mayoría de los escenarios de la vida y tiene un amplio rango de aplicaciones.
Consejos Especiales para el 25 Amp RCBO
1. El RCBO con una sensibilidad nominal de hasta 100mA se puede utilizar como dispositivo de protección auxiliar para prevenir que otros dispositivos de protección no puedan evitar la electricidad.
2. El RCBO no proporciona protección contra la electricidad por contacto directo de ambas líneas protegidas o la corriente de fuga entre estas dos líneas.
3. El RCBO está diseñado especialmente para la instalación doméstica y otras aplicaciones similares, para su uso por no profesionales y no requiere mantenimiento.
4. Se recomienda instalar equipos especiales, como protectores contra sobresaltos y arrestadores de rayos, en la línea principal delante del RCBO para prevenir que potenciales voltajes de sobresalto y corrientes aparezcan en el lado de entrada de alimentación de energía.
5. El valor de protección contra sobrecarga del RCBO es fijo y no está sujeto a más ajuste.
6. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el RCBO con un dispositivo indicador “ENCENDER-APAGAR” se considera adecuado para la función de aislamiento.

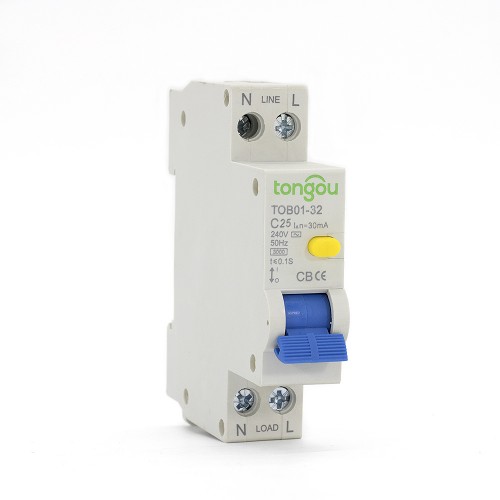

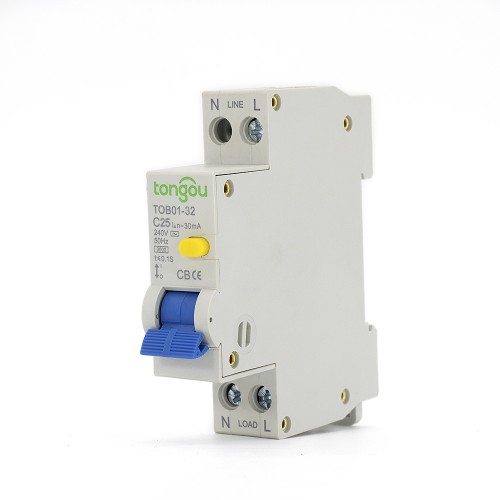

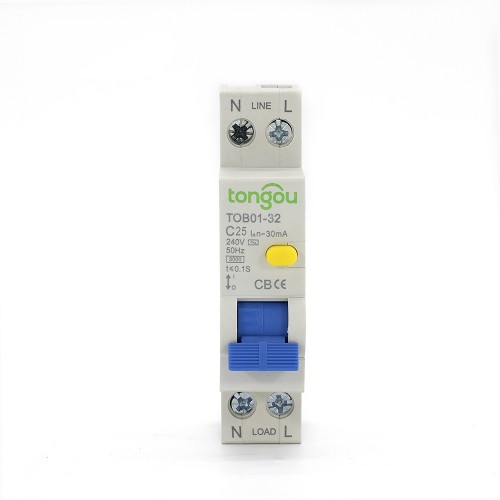

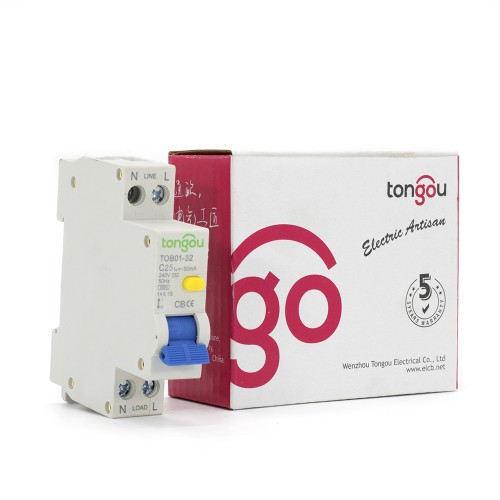

| Nombre del Modelo | TOB01-32 |
| Tipo de Modelo | Tipo Electrónico |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 1P+N |
| Curva de Tripping | C |
| Corriente Nominal（A） | 6 |
| Voltaje Nominal | 240V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.03 |
| Corriente No Operacional Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 3kA |
| Corriente Residual de Cortocircuito Condicionada Nominal |△c: | 3kA |
| Duración de Tripping: | Tripping Instantáneo ≤0.1s |
| Rango de Corriente de Tripping Residual: | 0.5||△n~|△n |
| Endurabilidad Electromecánica | ≥4000 ciclos |
| Capacidad de Conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Pilar con abrazadera |
| Torque de Fijación | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en Panel |
