Description

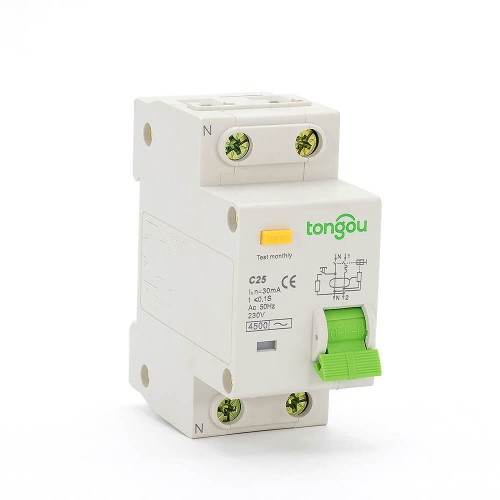

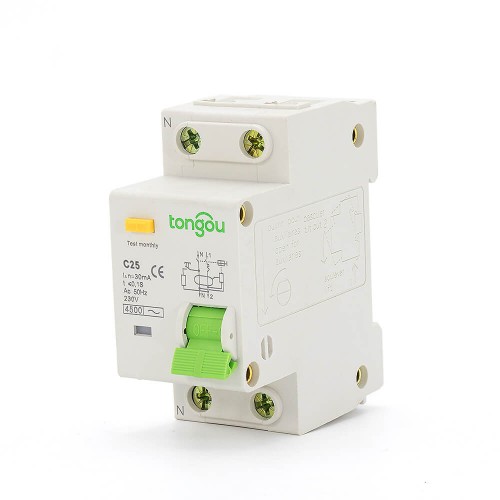

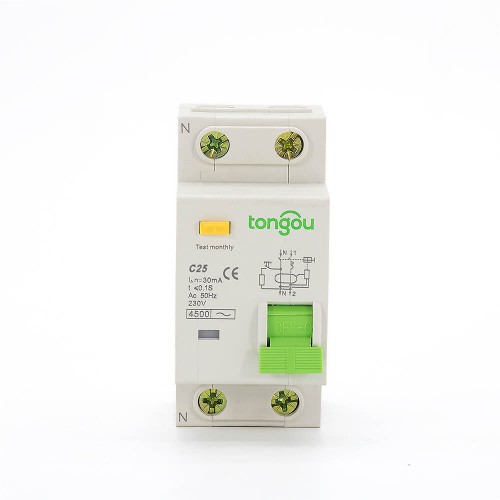

El RCBO de 2 polos es aplicable a circuitos eléctricos con voltaje nominal de 230V CA, frecuencia 50/60Hz y corriente nominal hasta 25Amperios.
El RCBO proporciona protección indirecta al cuerpo del operador en una situación en la que las partes vivas expuestas deben estar conectadas a un polo de tierra adecuado.
El RCBO también proporciona protección contra sobrecorrientes en circuitos domésticos, comerciales y otras instalaciones similares. Además, evita el peligro de incendio potencial causado por corriente de tierra en caso de que el dispositivo de protección contra sobrecorrientes falle.
Consejos especiales de 2 polos RCBO：
1. El RCBO con sensibilidad nominal hasta 30mA podría utilizarse como un dispositivo de protección suplementaria en caso de que otro dispositivo de protección falle en su protección contra el choque eléctrico.
2. El RCBO está diseñado para su instalación doméstica y otra aplicación similar es para operación no profesional, y no se requiere mantenimiento.
3. El RCBO no proporciona protección contra el choque eléctrico por contacto directo de ambas líneas protegidas o corriente de fuga entre estas dos líneas.
4. Se recomienda instalar dispositivos particulares como dispositivos de protección contra sobresaltos, arrestadores de sobresaltos, etc. en la línea de mando a RCBO como medida de precaución ante posibles voltajes y corrientes de sobresalto que puedan ocurrir en su lado de entrada de alimentación.
5. En las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado un RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.
6. El valor de protección contra sobrecorrientes del RCBO es fijo y no está sujeto a más ajuste.
| Nombre del Modelo | TOB10 |
| Modelo | Tipo Electrónico |
| Característica de Corriente Residual: | AC |
| Número de Polos: | 1P+N |
| Curva de Tripping: | C |
| Corriente Nominal（A） | 25 |
| Voltaje Nominal | 240V CA |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.03 |
| Corriente no Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente de Cortocircuito Condicional Nominal inc: | 4.5kA |
| Corriente de Cortocircuito Residual Condicional Nominal |△c: | 3kA |
| Duración del Tripping: | Tripping Instantáneo ≤0.1s |
| Rango de Corriente de Tripping Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de Conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de Fijenamiento | 2.0 Nm |

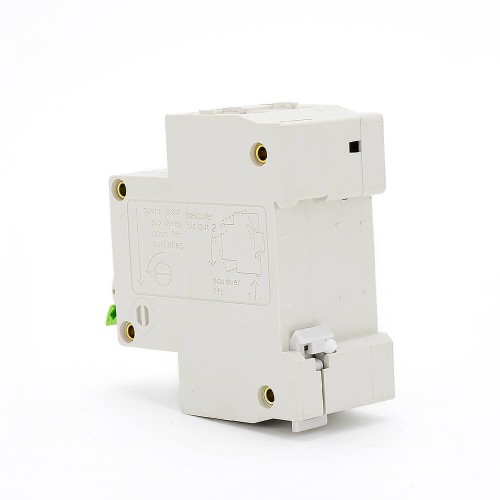

| Instalación | En rail DIN simétrico 35mm Montaje en panel |
