Description

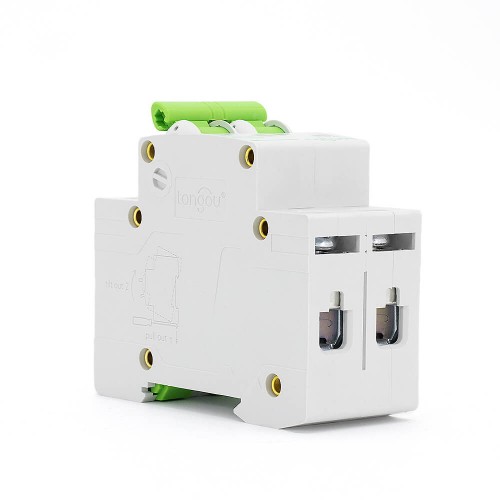

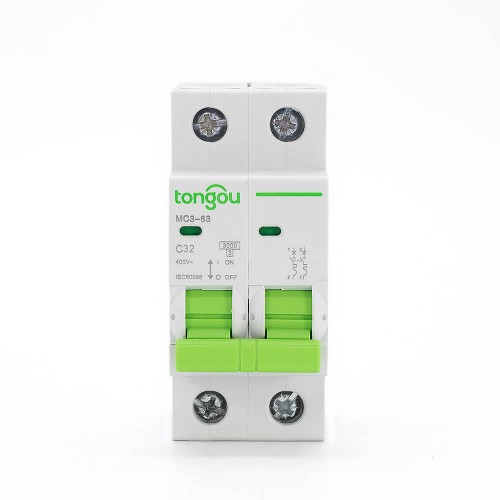

MCB 2P 32A CA
El MCB TOMC3-63 CA 2P 32A MCB de TONGOU tiene limitación de corriente.
El MCB 2P 32A CA cuenta con dos mecanismos de tripping diferentes: el mecanismo de tripping térmico retrasado para protección contra sobrecarga y el mecanismo de tripping electromecánico para protección contra cortocircuito.
La serie TOMC3-63 está disponible en diferentes características, configuraciones, capacidades de ruptura y corrientes nominales.
Todos los MCBs de la gama de productos SH200 cumplen con la norma IEC/EN 60898-1, lo que permite su uso para aplicaciones residenciales.
Consejos Especiales de MCB 2P 32A CA
1. Curvas de tripping B, C y D.
2. El MCB está diseñado para operación no profesional por personas no entrenadas y no requiere mantenimiento.
3. Elija una curva de tripping adecuada e instálela correctamente. El MCB se activará y cerrará su circuito protegido cuando se detecte una avería, proporcionando así protección contra los choques eléctricos.
4. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobretensiones, arrestadores de sobretensiones, etc., en la línea ascendente del MCB como medida de precaución ante posibles sobretensiones y corrientes que puedan ocurrir en el lado de entrada de alimentación.
5. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el MCB con un dispositivo de indicación “ON-OFF” se considera adecuado para la función de aislamiento.
| Nombre del Modelo | TOMC3-63/2/C32 |
| Nº de Polos: | 2 |
| Voltaje nominal: | CA 110V/220V/400V |
| Corriente nominal(A): | 32 |
| Curva de tripping: | C |
| Capacidad nominal de cortocircuito (lcn): | 3kA |
| Frecuencia nominal: | 50/60Hz |
| Clase de limitación de energía: | 3 |
| Voltaje de soportación de impulsos nominal: | 6.2kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de conexión: | Conductor rígido de hasta 25mm² |
| Torque de fijación: | 2.0Nm |
| Instalación: | En rail DÍN 35mm simétrico / Montaje en panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de protección IP | IP40 para el cuerpo conformando con IEC 60529 |
| IP20 de acuerdo con IEC 60529 | |
| Altitud operativa | 2000 m |
| Temperatura del aire ambiente para operación | -35°C a +70°C |
| Temperatura del aire ambiente para almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 2P | Calificación (En) | Curva B | Curva C | Curva D |
4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
