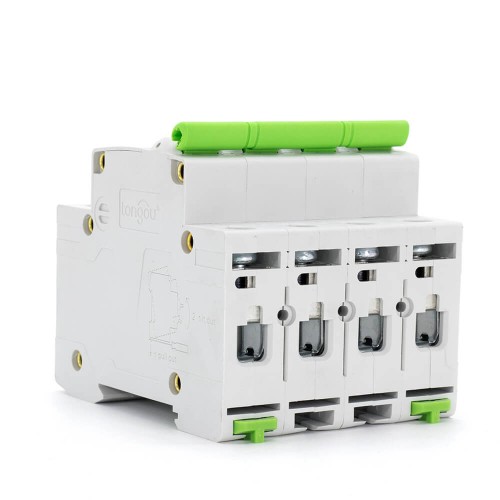

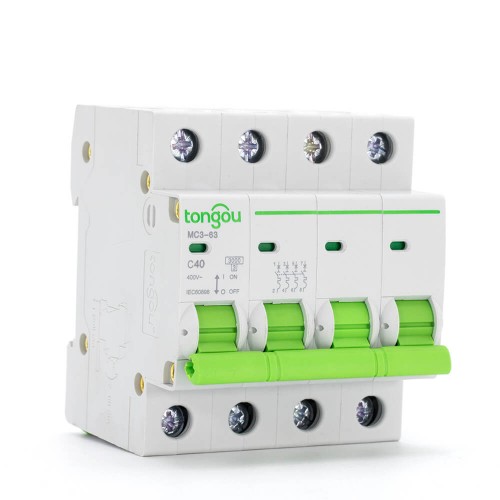

Interruptor de Corte Mini 40A 4P
El interruptor de corte miniatura de CA 40A 4P MCB TOMC3 es adecuado para la protección y control de cargas de alta corriente, lugares de carga de alta tensión, protección contra sobrecarga o cortocircuitos en líneas de distribución de potencia, accesorios de protección de acción de corriente residual, control manual y segmentación, sin reducción de calificación.
Además, el interruptor de corte miniatura de CA 40A 4P MCB también se puede aplicar en industrias y edificios grandes.
Consejos Especiales del Interruptor de Corte Mini 4P
1. El MCB es para operación no profesional por personas no entrenadas y no requiere mantenimiento.
2. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el MCB con un dispositivo de indicación “ON-OFF” se considera adecuado para la función de aislamiento.
3. Curvas de trip B, C, D.
| Nombre del Modelo | TOMC3-63/4/C40 |
| Número de Polos: | 4 |
| Tensión Nominal: | CA 110V 220V 400V |
| Corriente Nominal(A): | 40 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de Conexión: | Conductor rígido de hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje de panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 4P | Calificación (En) | Curva B | Curva C | Curva D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
