Description

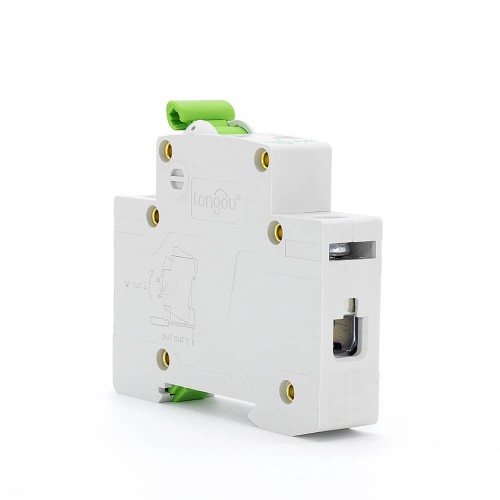

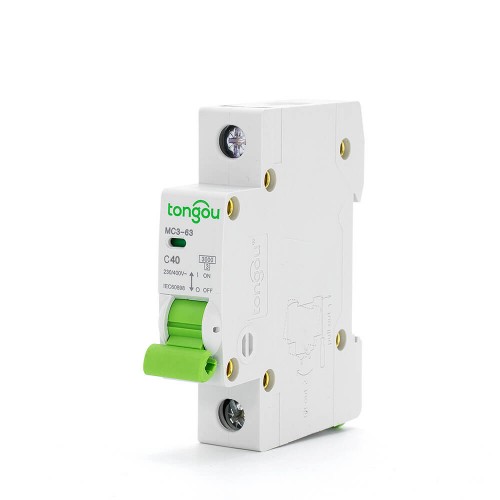

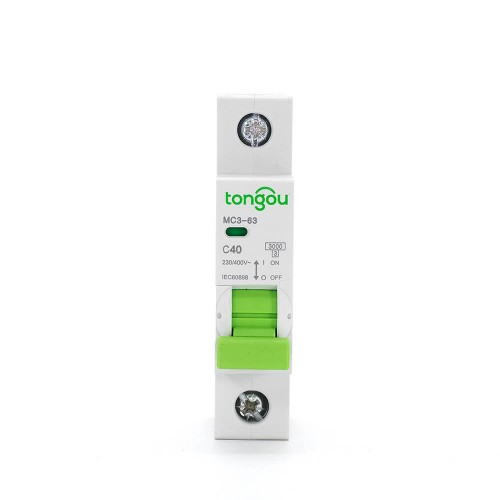

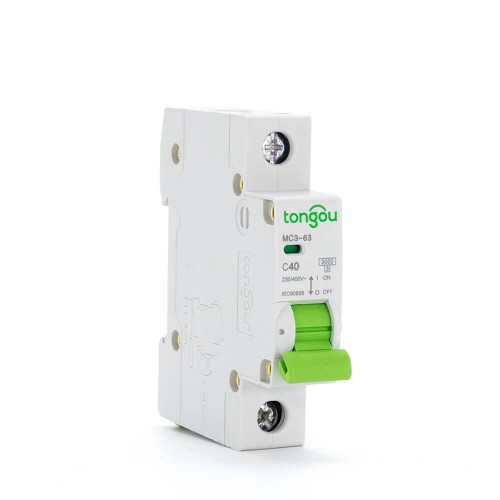

El AC 63A 1P Mini Interruptor de Cortocircuito MCB TOMC3-63 tiene un rendimiento productivo bueno, y la resistencia de contacto está muy por debajo de los requisitos estándar.
Puede manejar varios tipos de fallos, proporcionar una protección integral para las líneas y equipos, evitar apagones eléctricos innecesarios y mejorar la confiabilidad y seguridad de la transmisión.
Consejos especiales del 1P Mini Interruptor de Cortocircuito
1. Curva de tripping de B, C, D.
2. El MCB está destinado a ser operado por personal no profesional y no entrenado, sin necesidad de mantenimiento.
3. Elija una curva de tripping adecuada e instálelo correctamente. Cuando se produce un fallo, el MCB se activa y desconecta su circuito protegido, proporcionando así protección contra choques eléctricos.
4. Se recomienda instalar dispositivos especiales en la línea upstream del MCB, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., para prevenir que aparezcan potenciales voltajes y corrientes de sobresalto en el lado de entrada de energía.
5. Para cumplir con las condiciones y aplicaciones mencionadas anteriormente, se considera que el MCB con un dispositivo indicador “ON-OFF” es adecuado para la función de aislamiento.
| Nombre del modelo | TOMC3-63 |
| Número de polos: | 1 |
| Tensión nominal: | CA 110V 220V |
| Corriente nominal(A): | 63 |
| Curva de tripping: | C |
| Capacidad nominal de cortocircuito (lcn): | 3kA |
| Frecuencia nominal: | 50/60Hz |
| Clase de limitación de energía: | 3 |
| Tensión de soporte de impulsos nominal: | 6.2kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con calmp |
| Capacidad de conexión: | Conductor rígido hasta 25mm² |
| Torsión de fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de protección IP | IP40 para gabinete modular de acuerdo con la IEC 60529 |
| IP20 de acuerdo con la IEC 60529 | |
| Altitud operativa | 2000 m |
| Temperatura del aire ambiente para operación | -35°C a +70°C |
| Temperatura del aire ambiente para almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 1P | Calificación (En) | Curva B | Curva C | Curva D |
2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
