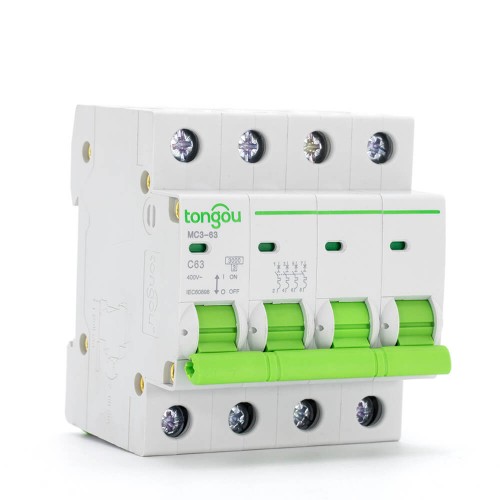

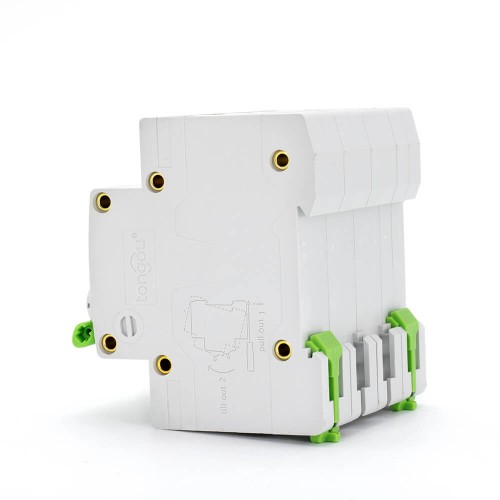

3KA 110V 220V Curva C 4P 63A MCB Mini Interruptor de Corte
El AC 4P 63A MCB TOMC3-63 cuenta con un diseño elegante; la cubierta curva y los mangos hacen que la operación sea cómoda y incluyen una ventana de indicación de posición de contacto.
El AC 4P 63A MCB está diseñado con una cubierta transparente para la etiqueta. Cuando ocurre un sobrecarga, para proteger el circuito, los mangos del MCB se activan y se mantienen en la posición central, lo que permite una rápida solución de la línea defectuosa.
El mango no puede permanecer en esta posición durante la operación manual. El mango del MCB puede ser bloqueado en la posición “ON” o “OFF” para evitar operaciones innecesarias del producto.
Consejos Especiales del 4P 63A MCB
1. El MCB es para operación no profesional por personas no entrenadas y no requiere mantenimiento.
2. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., en la línea de alimentación anterior al MCB para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
3. Curvas de trip B, C, D.
4. Al elegir la curva de trip adecuada e instalarla correctamente, el MCB se activa y corta su circuito protegido en caso de fallo, proporcionando así protección contra el choque eléctrico.
5. Para cumplir con las condiciones y aplicaciones anteriores, el MCB con una indicación “ON-OFF” indica que el dispositivo es adecuado para la función de aislamiento.
| Nombre del Modelo | TOMC3-63/4/C63 |
| Número de Polos: | 4 |
| Tensión Nominal: | CA 110V 220V 400V |
| Corriente Nominal(A): | 63 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de Conexión: | Conductor rígido de hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje de panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 4P | Calificación (En) | Curva B | Curva C | Curva D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
