Description
PV Solar para paneles solares gPV
El fusible de PV de CD es capaz de interrumpir las pequeñas sobrecorrientes asociadas con cadenas de PV defectuosas (corriente inversa, fallo de matriz múltiple).
Una gama de fusibles en un paquete de 10×38 mm diseñados específicamente para la protección y aislamiento de cadenas fotovoltaicas.
Aplicaciones
Paneles Solares, Fotovoltaica Solar, Series de CD. CONSEJO: Siempre utilice fusibles en el terminal positivo y negativo de cualquier cadena fotovoltaica calificada hasta 1000VDC.
Características Eléctricas
Voltaje nominal: 1000VDC
Corriente nominal: 3A, 10A, 15A, 20A, 25A, 30A
Capacidad de frenado nominal: 33kA cd
Valor mínimo de interrupción: 1.3x In
Constante de tiempo inferior: 1ms
Norma: IEC 60269-6, EN 60947-3, DC-20B

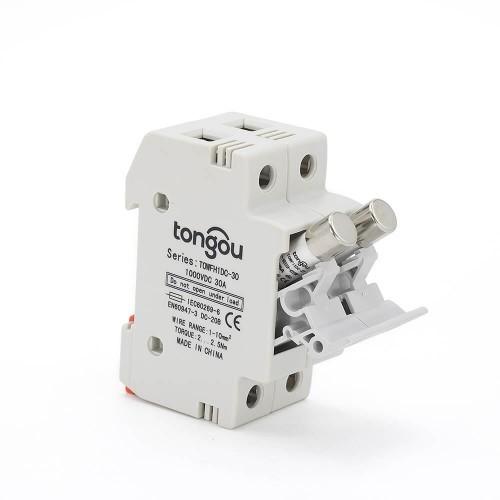

Soporte para Fusibles de Cadena PV
Este soporte es adecuado para fusibles PV de 3A, 10A, 15A, 20A, 25A y 30A. El voltaje máximo es de 1000V.
El soporte para fusibles puede combinarse con los siguientes Fusibles de Cadena PV que es una protección esencial para los paneles solares.
– 1000V DC-20B
– Cambio de corte modular de 45 mm – 1 módulo (17,5 mm) X polo
– Montaje en rail DIN de 35 mm
– Plásticos resistentes a altas temperaturas
– Características de aislamiento elevadas

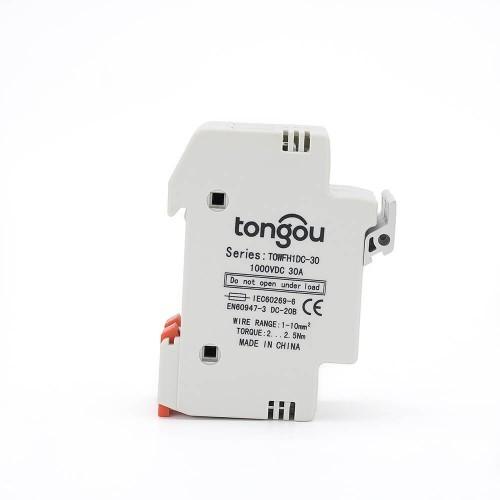

| Nombre del Modelo | TOWFH1DC-30 |
| Aplicación del Dispositivo | Distribución |
| Tipo de Red | CD |
| Tamaño del Fusible | 10×38 |
| (Ue) Voltaje de Operación Nominal | 1000V, 1500VDC |
| (In) Corriente Nominal | 3，35，4，5，6，8，10，12，15，16，20，25，30A |
| Soporte de Montaje | Riel DIN simétrico de 35 mm |
| Torsión de Fijación | 3.5Nm |
| Normas | IEC60269-1 |
| Grado de Contaminación | 3 |
| Temperatura del Aire Ambiente para la Operación | -20°C 60°C |
| Temperatura del Aire Ambiente para el Almacenamiento | -40°C 80°C |
