Description

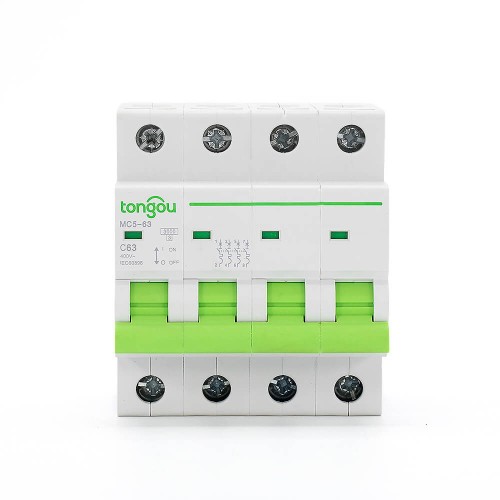

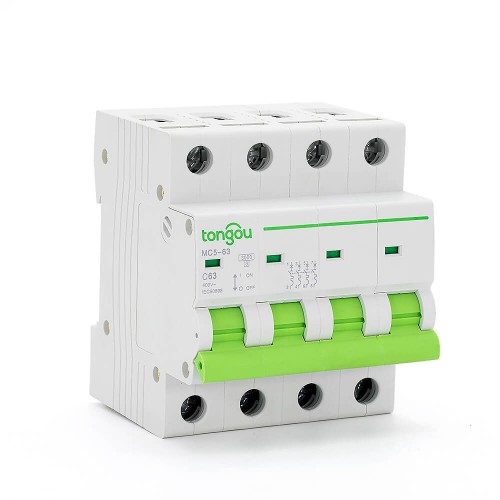

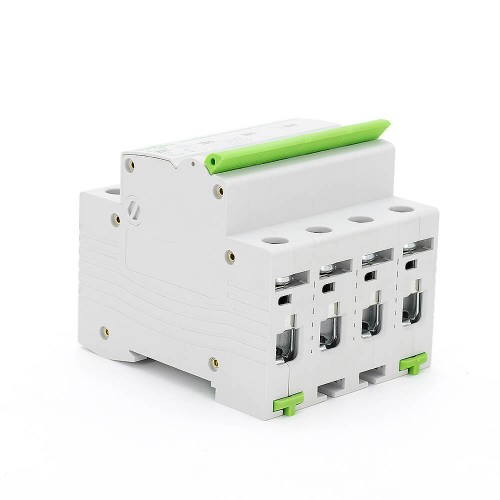

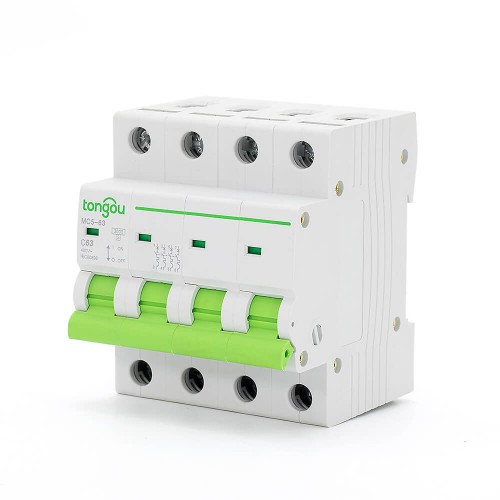

TOMC5-63 3KA Curva C 63A MCB 4 Polos
La curva C 63A MCB de 4 polos TOMC5-63 es limitante de corriente. Es adecuada para un mecanismo de tripping térmico retrasado para protección contra sobrecarga y el mecanismo de tripping electro-mecánico para protección contra cortocircuito.
Todos los MCBs de la gama de productos TOMC5-63 cumplen con IEC/EN 60898-1, IEC/EN 60947-2, AS/NZS 60898.1, lo que permite su uso en aplicaciones residenciales, comerciales e industriales.
Consejos Especiales para MCB 4 Polos
1. El MCB está destinado para su uso por personas no profesionales o no entrenadas y no requiere mantenimiento.
2. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, se considera que el MCB con un dispositivo indicador “ON-OFF” es adecuado para la función de aislamiento.
3. Se recomienda instalar dispositivos específicos, como dispositivos de protección contra sobresaltos, arrestadores de sobresaltos, etc., en la línea upstream del MCB como medida preventiva contra posibles tensiones y corrientes de sobresalto en el lado de entrada de potencia.
4. Al elegir la curva de tripping apropiada y instalarlo correctamente, el MCB se activa y desconecta su circuito protegido en caso de fallo, proporcionando así protección contra el choque eléctrico.
5. Curva de tripping B, C, D (ver gráfico 1):
La imagen que se menciona no se ha podido cargar debido a un problema de red o de enlace. Por favor, asegúrate de que el enlace sea válido e intenta nuevamente.
| Nombre del Modelo | TOMC5-63/4/C63 |
| Número de Polos: | 4 |
| Voltaje Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 63 |
| Curva de Tripping: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Resistencia Electro-Mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de Tornillo / Terminal de Poste con Calmp |
| Capacidad de Conexión: | Conductor Rígido hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en Panel |
| Normas | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Grado de Protección IP | IP40 para encase modular de acuerdo con IEC 60529 |
| IP20 de acuerdo con IEC 60529 | |
| Altitud Operativa | 2000m |
| Temperatura del Aire Ambiente para Operación | -35℃ a +70℃ |
| Temperatura del Aire Ambiente para Almacenamiento | -40℃ a +85℃ |
| Tipo | Anchura en módulos de 9 mm | ||||
| 4P | Calificación (En) | Curva B | Curva C | Curva D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
