Description
Descripción

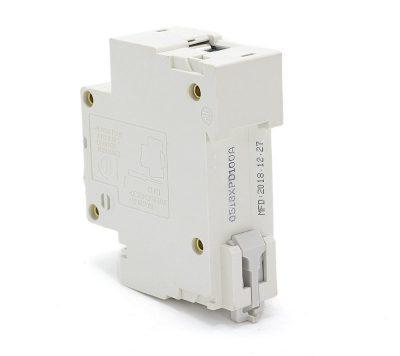

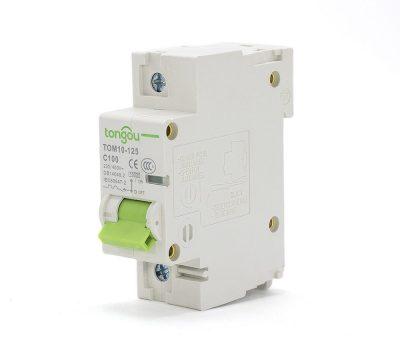

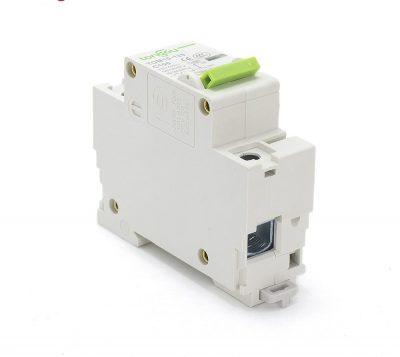

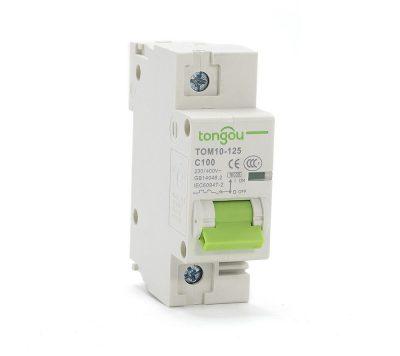

La alta capacidad de ruptura del MCB TOM10-100 de 1P 100A puede proporcionar una buena protección de respaldo para hacer el trabajo más fácil y conveniente.
Además, su tamaño compacto puede ahorrar espacio en el sistema de distribución de energía. El interruptor de circuito cumple con todas las normas y certificaciones principales y no tiene restricciones en su aplicación.
Consejos especiales del 1P 100A MCB
1. Curva de tripping B, C, D.
2. MCB es para operación no profesional por personas no entrenadas, y no requiere mantenimiento.
3. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., en la línea upstream del MCB para prevenir que aparezcan potenciales voltajes y corrientes de sobresalto en el lado de entrada de energía.
4. Al elegir la curva de tripping apropiada y instalar adecuadamente, el MCB se activa y desconecta su circuito protegido en caso de fallo, y así proporciona protección contra choques eléctricos.
5. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el MCB con dispositivo indicador “ON-OFF” se considera adecuado para la función de aislamiento.
| Nombre del modelo | TOM10-100/1/C100 |
| Número de polos: | 1 |
| Tensión nominal: | CA 220V |
| Corriente nominal(A): | 100 |
| Curva de tripping: | C |
| Capacidad nominal de cortocircuito (lcn): | 25kA |
| Frecuencia nominal: | 50/60Hz |
| Clase de limitación de energía: | 3 |
| Tensión de soporte de impulsos nominal: | 6kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con calmp |
| Capacidad de conexión: | Conductor flexible 35mm² Conductor rígido 50mm² |
| Instalación: | En rail DIN simétrico 35mm / Montaje en panel |
| Normas | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Grado de protección IP | IP40 para gabinete modular de acuerdo con la IEC 60529 |
| IP20 de acuerdo con la IEC 60529 | |
| Altitud operativa | 2000 m |
| Temperatura del aire ambiente para operación | -5°C a +60°C |
| Temperatura del aire ambiente para almacenamiento | -40°C a +85°C |
