Description

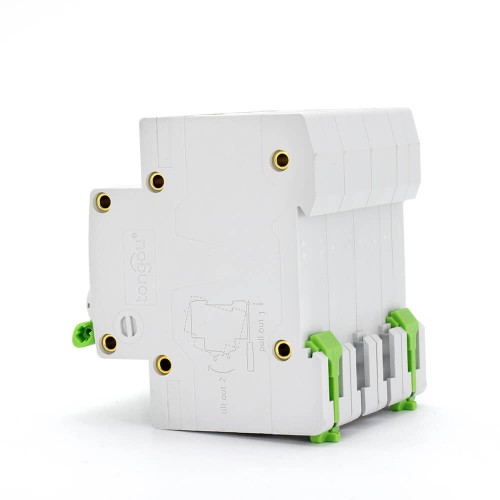

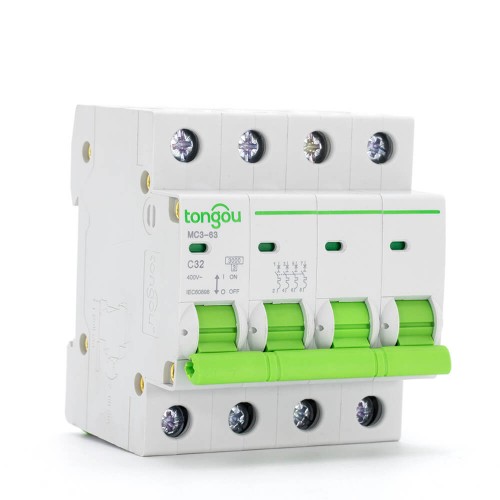

CA 4P 32A MCB
El TOMC3-63 CA 4P 32A MCB es adecuado para lugares de carga de alta tensión, protección de carga de alta corriente, control, protección contra sobrecarga o cortocircuitos de líneas de distribución, control manual y segmentación.
Y accesorios de protección de acción de corriente residual, sin reducción de calificación. También se utiliza en la industria y en la construcción a gran escala.
Consejos Especiales de CA 4P 32A MCB
1. Curvas de trip B, C, D.
2. El MCB es para operación no profesional por personas no entrenadas y no requiere mantenimiento.
3. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el MCB con un dispositivo de indicación “ON-OFF” se considera adecuado para la función de aislamiento.
4. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., en la línea de alimentación anterior al MCB para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
| Nombre del Modelo | TOMC3-63/4/C32 |
| Número de Polos: | 4 |
| Tensión Nominal: | CA 110V 220V 400V |
| Corriente Nominal(A): | 32 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de Conexión: | Conductor rígido de hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje de panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 4P | Calificación (En) | Curva B | Curva C | Curva D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
