Description

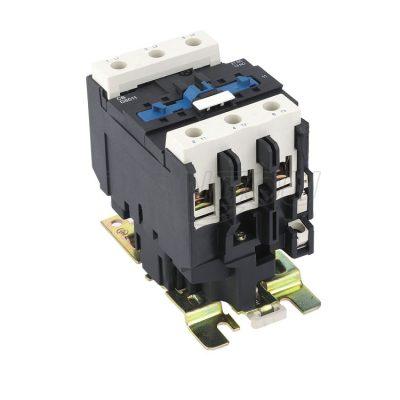

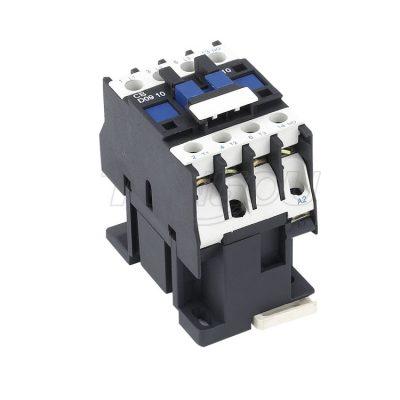

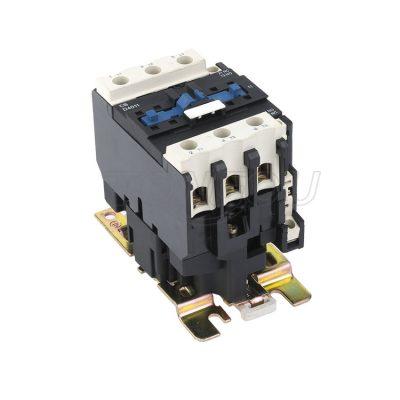

El 3P CONTACTOR DE CORRIENTE ALTERNA es un interruptor controlado eléctricamente utilizado para conmutar un circuito de alimentación eléctrica, similar a un relé pero con calificaciones de corriente más altas y algunas otras diferencias; el contacto está controlado por un circuito que tiene un nivel de potencia mucho menor que el circuito conmutado.
Los contactores vienen en muchas formas con capacidades y características variables. A diferencia de un interruptor de circuito, un contacto no está destinado a interrumpir una corriente de cortocircuito. Los contactores varían desde aquellos que tienen una corriente de ruptura de varios amperios hasta miles de amperios y de 24 V CA a muchos kilovoltios.
El tamaño físico de los contactores varía desde un dispositivo lo suficientemente pequeño como para levantarlo con una mano, hasta dispositivos grandes de aproximadamente un metro de lado. Los contactores se utilizan para controlar motores eléctricos, iluminación, calefacción, bancos de condensadores, evaporadores térmicos y otras cargas eléctricas.
Los contactores se califican por la corriente de carga de diseño por contacto (polo), la corriente máxima de falla soportada, el ciclo de trabajo, la esperanza de vida de diseño, la tensión y la tensión de la bobina. Un contacto de control de motor de propósito general puede ser adecuado para un servicio de arranque pesado en grandes motores; los llamados “contactores de propósito definido” están cuidadosamente adaptados a aplicaciones como el arranque de motores de compresores de aire acondicionado.
Categorías de utilización IEC
La calificación de corriente del contacto depende de la categoría de utilización. Ejemplos de categorías IEC en la norma 60947 se describen como:
- AC-1– Cargas no inductivas o ligeramente inductivas, hornos de resistencia
- AC-2– Arranque de motores de anillo deslizante: arranque, desconexión
- AC-3– Arranque de motores de polea de caracol y desconexión solo después de que el motor alcanza la velocidad. (Hacer Amperes de Rotor Bloqueado (LRA), Romper Amperes de Carga Completa (FLA))
- AC-4– Arranque de motores de polea de caracol con servicio de avance y embotellamiento. Inicio/Parada Rápido. (Hacer y Romper LRA)
Los relés y bloques de contactos auxiliares están calificados según la IEC 60947-5-1.
- AC-15– Control de cargas electromagnéticas (>72 VA)
- DC-13– Control de electromagnetos
| Tipo | Toc2-D09 | Toc2-D12 | Toc2-D18 | TOC2-D25 | TOC2-D32 | Toc2-D40 | Toc2-D50 | Toc2-D65 | Toc2-D80 | Toc2-D95 | ||
| Trabajando calificado (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||
| Calificaciones de potencia estándar de motores trifásicos. 50/ 60Hz in | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | 45 | 45 | ||
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | 55 | 55 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 55 | ||
| Corriente de calor calificada(A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 | ||
| Vida útil eléctrica | AC3 (x10⁴) | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |
| AC4 (x10⁴) | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||
| Vida útil mecánica (x104) | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Número de contactos | 3P+NO | 3P+NC+NO | ||||||||||
| 3P+NC | ||||||||||||
| Tipo | Toc2-D115 | Toc2-D150 | Toc2-D170 | TOC2-D205 | TOC2-D245 | Toc2-D300 | Toc2-D410 | Toc2-D475 | Toc2-D620 | |
| Trabajando calificado (A) | AC3 | 115 | 150 | 170 | 205 | 245 | 300 | 410 | 475 | 620 |
| AC4 | 52 | 60 | 75 | 85 | 105 | 117 | 138 | 147 | 180 | |
| Calificaciones de potencia estándar de motores trifásicos. 50/ 60Hz AC-3(kW) | 220/230V | 30 | 40 | 55 | 63 | 75 | 100 | 110 | 147 | 200 |
| 380/400V | 55 | 75 | 90 | 110 | 132 | 160 | 220 | 265 | 335 | |
| 415V | 59 | 80 | 110 | 110 | 132 | 180 | 220 | 280 | 375 | |
| 500V | 75 | 90 | 110 | 129 | 160 | 200 | 250 | 355 | 400 | |
| 660V/690V | 80 | 100 | 110 | 129 | 160 | 220 | 280 | 355 | 450 | |
| Corriente de calor calificada(A) | 200 | 250 | 250 | 275 | 315 | 400 | 500 | 700 | 1000 | |
| Vida útil eléctrica | AC3 (x10⁴) | 200 | 60 | 60 | 50 | 50 | 50 | 30 | 30 | 20 |
| AC4 (x10⁴) | 15 | 15 | 15 | 15 | 15 | 15 | 8 | 8 | 5 | |
| Número de contactos | 300 | 300 | 300 | 300 | 300 | 300 | 100 | 100 | 100 | |
