Description

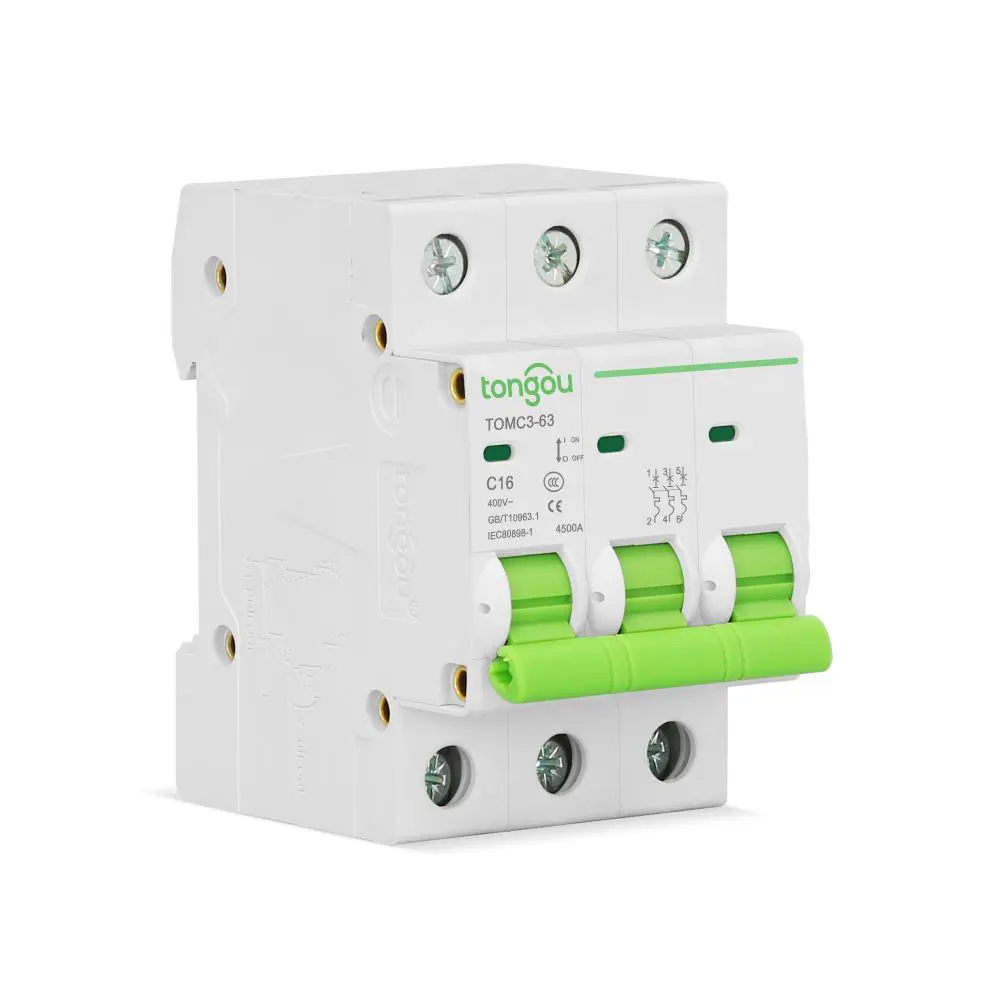

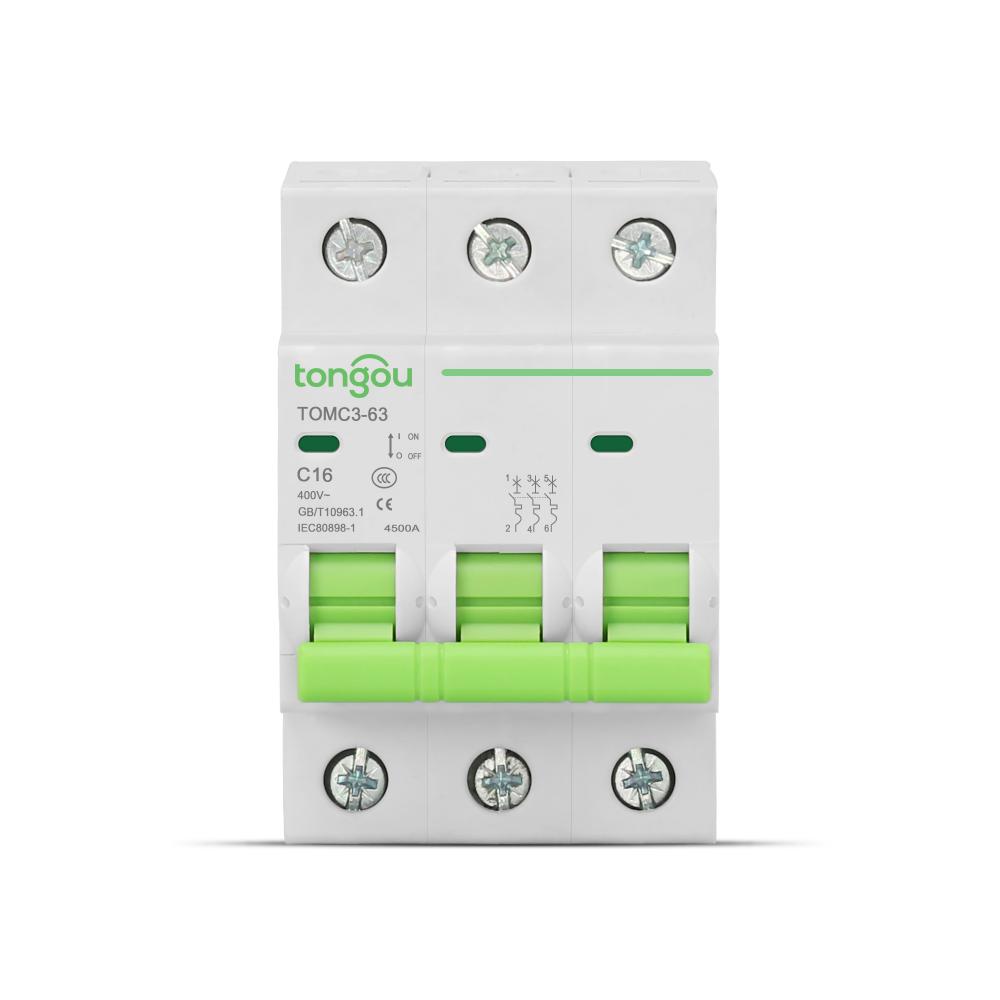

Interruptor de Corte 3P 16A MCB
El Interruptor de Corte CA 3P 16A MCB TOMC3-63 se utiliza principalmente para proteger contra sobrecarga y cortocircuitos bajo 50/60Hz, tensión nominal 110/220V y corriente nominal de 1A a 63A.
El Interruptor de Corte 3P 16A MCB tiene una estructura innovadora, rompimiento rápido, extinción rápida del arco y características de trip corto.
Consejos Especiales del Interruptor de Corte 3P 16A MCB
1. El MCB es para operación no profesional por personal no entrenado y no requiere mantenimiento.
2. Curvas de trip B, C, D.
3. Elija una curva de trip adecuada e instálela correctamente. Cuando ocurre un fallo, el MCB se activará y cortará su circuito protegido, proporcionando así protección contra el choque eléctrico.
4. Se recomienda instalar dispositivos especiales en la línea de alimentación anterior al MCB, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
5. Para cumplir con las condiciones y aplicaciones anteriores, el MCB con una indicación “ON-OFF” indica que el dispositivo es adecuado para la función de aislamiento.
| Nombre del Modelo | TOMC3-63/3/C16 |
| Número de Polos: | 3 |
| Tensión Nominal: | CA 110V 220V 400V |
| Corriente Nominal(A): | 16 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de Conexión: | Conductor rígido de hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje de panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 3P | Calificación (En) | Curva B | Curva C | Curva D |
6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
