Description

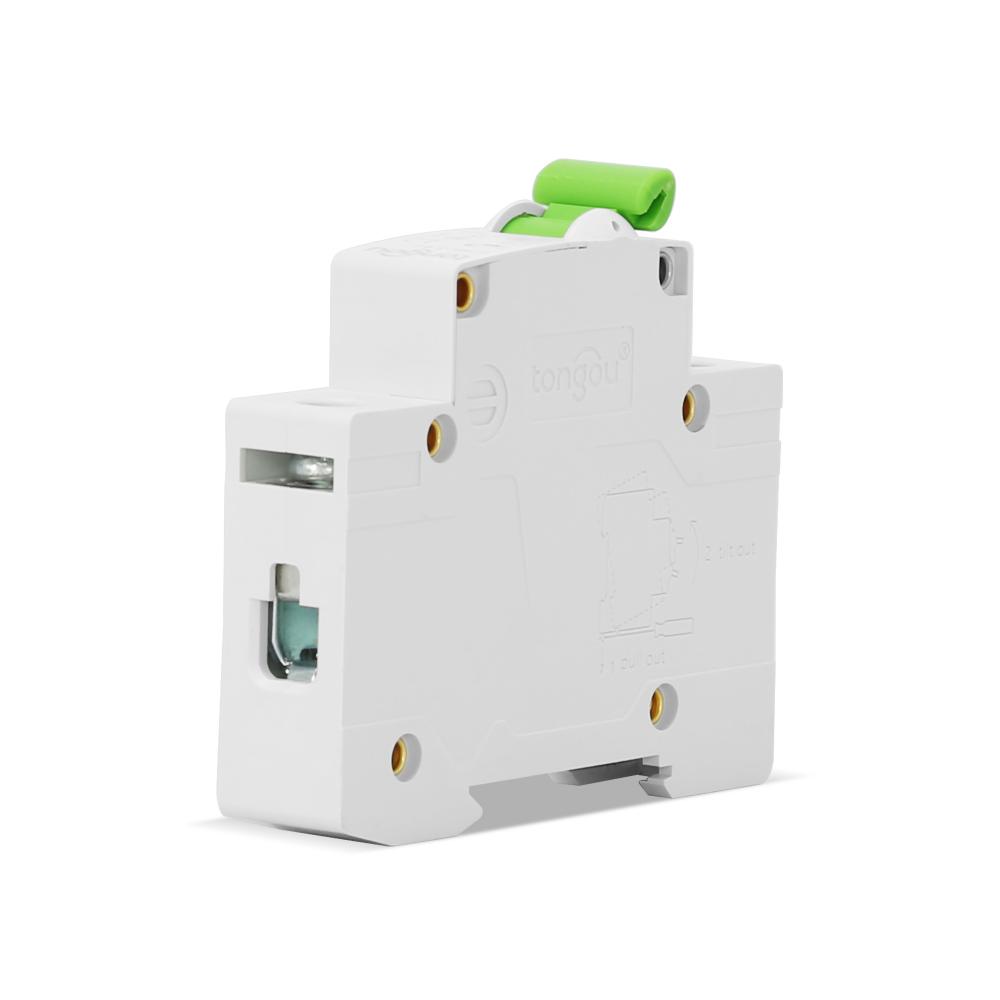

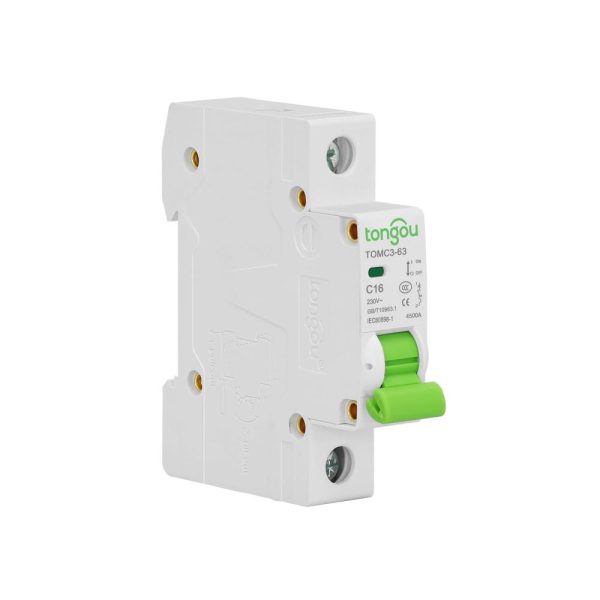

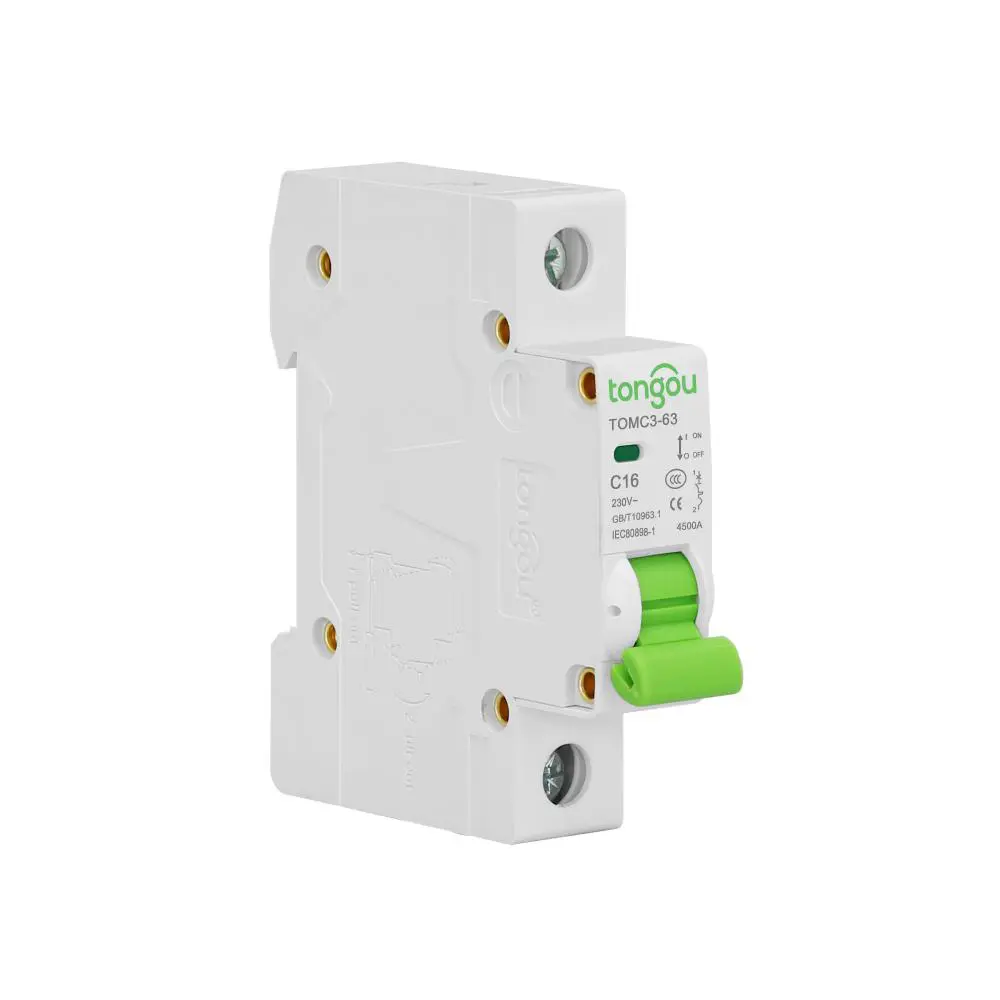

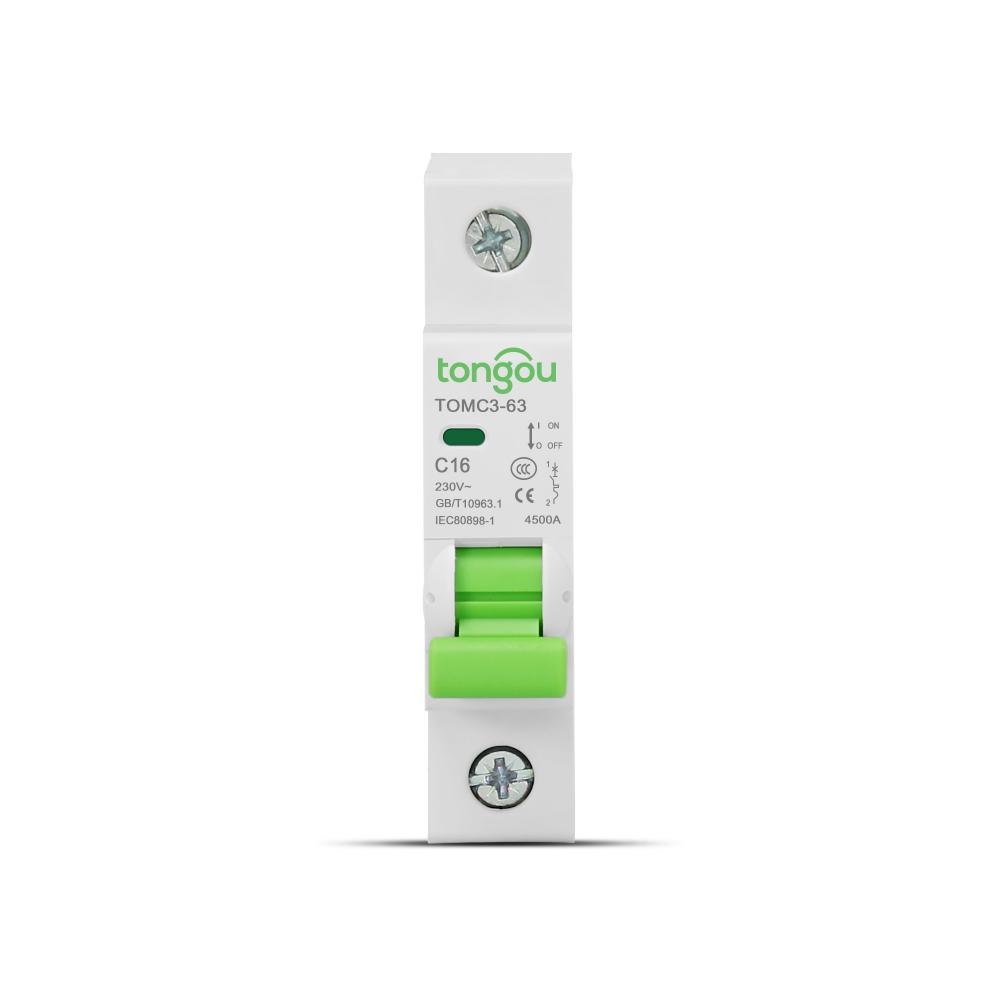

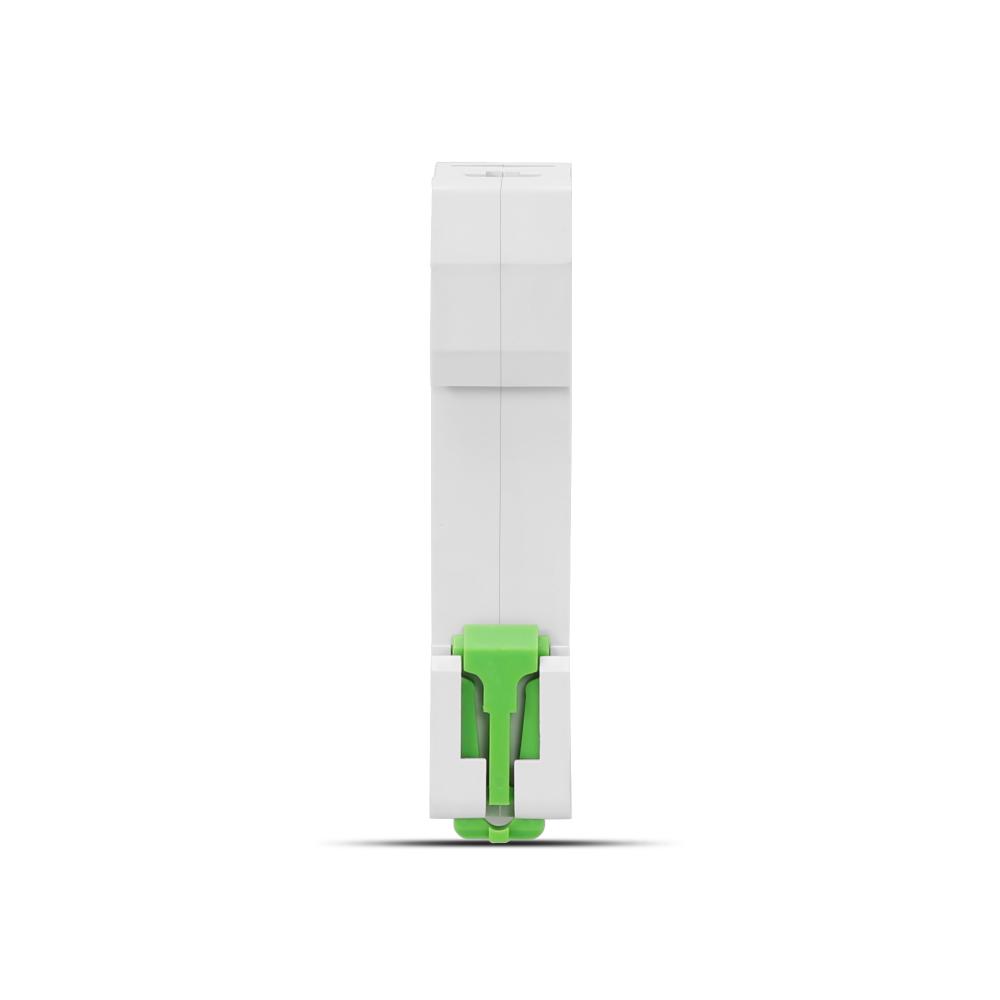

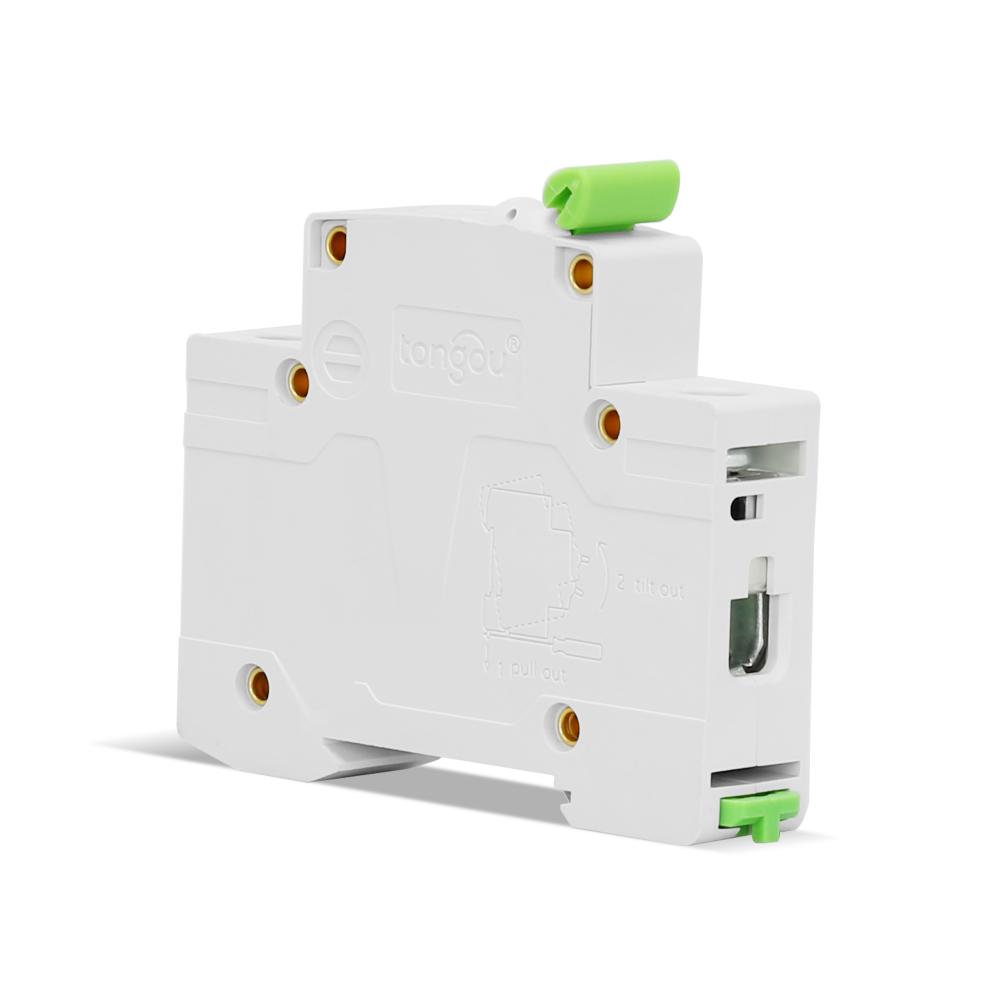

MCB Miniatura TOMC3-63 3KA 1P 32A
El MCB AC 1P 32A TOMC3-63 es un tipo de convertidor muy común, adecuado para pequeñas tensiones de corriente alterna. Por ejemplo, se utiliza ampliamente en edificios comerciales, industriales y residenciales.
El MCB AC 1P 32A cuenta con una variedad de accesorios para elegir, combinaciones modulares y flexibles, lo que es muy conveniente para la instalación por parte de los usuarios.
Utiliza un mecanismo con almacenamiento de energía para su funcionamiento, y los contactos se cierran rápidamente, superando los efectos adversos causados por la velocidad de la operación manual del mango y mejorando la vida útil del producto.
Consejos Especiales para el MCB 1P 32A
1. El MCB está destinado a su uso no profesional por personas no entrenadas y no requiere mantenimiento.
2. Bajo las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado un MCB con un dispositivo indicador “ENCENDER-APAGAR” para la función de aislamiento.
3. Se recomienda instalar dispositivos específicos, como dispositivos de protección contra sobresaltos, arrestadores de sobretensiones, etc., en la línea principal antes del MCB como medida preventiva ante posibles sobretensiones y corrientes de sobresalto en el lado de entrada de alimentación de energía.
4. Elija una curva de tripping adecuada e instálelo correctamente, el MCB se activará y cerrará su circuito protegido cuando ocurra un fallo, proporcionando así protección contra la electricidad.
5. Curva de tripping B, C, D (ver gráfico 1):
| Nombre del Modelo | TOMC3-63/1/C32 |
| Número de Polos: | 1 |
| Voltaje Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 32 |
| Curva de Tripping: | C |
| Capacidad Nominal de Cortocircuito (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Voltaje de Resistencia a Impulse Nominal: | 6.2kV |
| Endurabilidad Electromecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de Tornillo / Terminal de Pilar con calmp |
| Capacidad de Conexión: | Conductor Rígido hasta 25mm² |
| Torque de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en Panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para cubierta modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 1P | Calificación (En) | Curva B | Curva C | Curva D |
2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
