Description

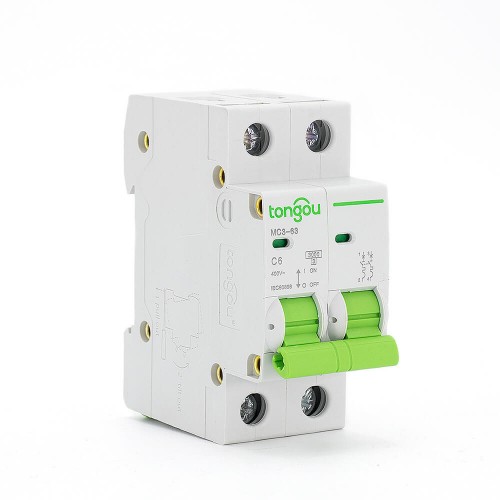

TOMC3-63 2P 6A MCB
El circuito descendente del MCB TOMC3-63 2P 6A MCB siempre está seguro, y su clase de aislamiento garantiza una protección continua tanto para los operadores como para las personas no calificadas.
El MCB de 2P 6A es altamente duradero con conexiones robustas que proporcionan un apretado doble de lo estándar.

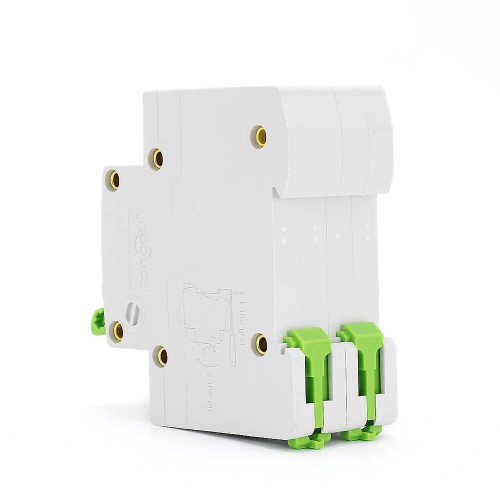

Además, proporciona una mayor continuidad del servicio con el montaje y desmontaje de doble clip con barra de bus en su lugar.
Consejos Especiales de MCB 2P 6A
1. El MCB es para operación no profesional por personas no entrenadas y no requiere mantenimiento.
2. Para cumplir con las condiciones y aplicaciones anteriores, el MCB con un indicador “ON-OFF” se considera que el dispositivo es adecuado para la función de aislamiento.
3. Se recomienda instalar dispositivos particulares, como dispositivos de protección contra sobretensiones, arrestadores de sobretensiones, etc., en la línea ascendente al MCB como medida de precaución ante posibles sobretensiones y corrientes que puedan ocurrir en su lado de entrada de alimentación.
4. Elija una curva de tripping adecuada e instálela correctamente. El MCB tripping y cerrará su circuito protegido cuando se detecte una avería, brindando así protección contra los choques eléctricos.
5. Curvas de tripping B, C, D.
| Nombre del Modelo | TOMC3-63/2/C6 |
| Nº de Polos: | 2 |
| Voltaje nominal: | CA 110V/220V/400V |
| Corriente nominal(A): | 6 |
| Curva de tripping: | C |
| Capacidad nominal de cortocircuito (lcn): | 3kA |
| Frecuencia nominal: | 50/60Hz |
| Clase de limitación de energía: | 3 |
| Voltaje de soportación de impulsos nominal: | 6.2kV |
| Resistencia electro-mecánica: | ≥ 6000 |
| Terminal de conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de conexión: | Conductor rígido de hasta 25mm² |
| Torque de fijación: | 2.0Nm |
| Instalación: | En rail DÍN 35mm simétrico / Montaje en panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de protección IP | IP40 para el cuerpo modular de acuerdo con IEC 60529 |
| IP20 de acuerdo con IEC 60529 | |
| Altitud operativa | 2000 m |
| Temperatura del aire ambiente para operación | -35°C a +70°C |
| Temperatura del aire ambiente para almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 2P | Calificación (En) | Curva B | Curva C | Curva D |
4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
