Description

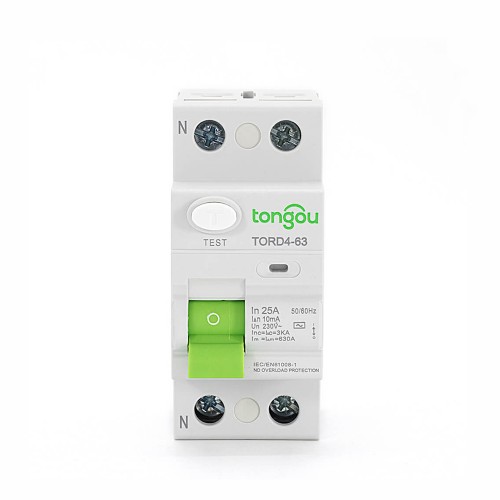

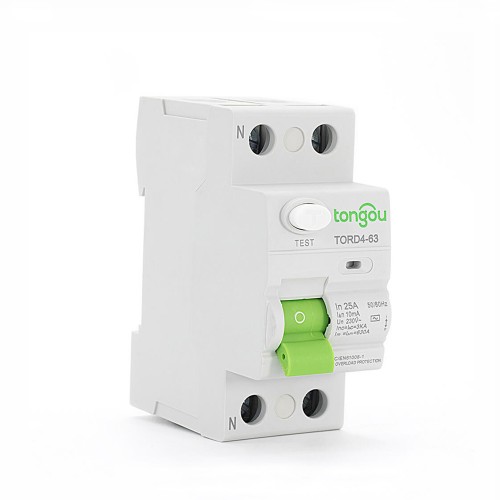

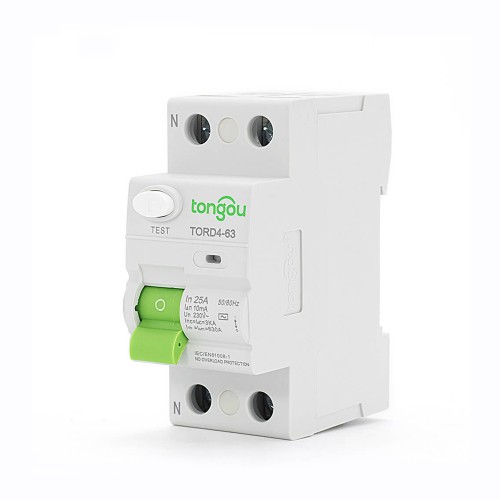

El RCCB de Tipo Electrónico RCD RCCB A/CA es aplicable a circuitos eléctricos con voltaje nominal 230/400V CA, frecuencia 50/60Hz, y una corriente nominal de hasta 125Amp.
Su función principal es proporcionar protección de seguridad para el operador y también proporcionar protección contra riesgos de incendio. La corriente de fuente de tierra se causa por la avería del dispositivo de protección por sobrecarga.
Consejos especiales del RCCB de Tipo Electrónico RCD:
1. El RCCB con una sensibilidad nominal de 10mA se puede utilizar como dispositivo de protección auxiliar para evitar que otros dispositivos de protección pierdan potencia.
2. El RCCB está especialmente diseñado para instalación doméstica y otras aplicaciones similares. Es operado por personas no profesionales y no requiere mantenimiento.
3. El RCCB proporciona protección contra los choques eléctricos causados por un contacto directo entre dos líneas protegidas o una corriente de fuga entre las dos líneas.
4. Para cumplir con las condiciones y aplicaciones anteriores, el RCCB con un indicador “ON-OFF” se considera que el dispositivo es adecuado para la función de aislamiento.
| Nombre del Modelo | TORD4-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Característica de Corriente Residual: | A, AC |
| Nº de Polos: | 2P |
| Capacidad nominal de fabricación y ruptura | 630A |
| Corriente nominal (A): | 16, 25, 32, 40, 63, 80 |
| Voltaje nominal | 220V/380V |
| Frecuencia nominal | 50/60Hz |
| Corriente operante residual nominal |△(A): | 0.01 |
| Corriente no operante residual nominal |△ no: | 0.5|△ n |
| Corriente condicionada de cortocircuito nominal inc: | 3KA |
| Corriente condicionada residual de cortocircuito |△c: | 3KA |
| Duración del tripping: | Tripping instantáneo ≤0.1s |
| Rango de corriente de tripping residual: | 0.5||△n~|△n |
| Resistencia electro-mecánica | ≥4000 ciclos |
| Capacidad de conexión: | Conductor rígido 25mm² |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torque de fijación | 2.0 Nm |
| Instalación | En rail DÍN 35mm simétrico Montaje en panel |
| Tipo Producto | CA | Anchura en módulos de 9 mm | |||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | / |
Calificación
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Voltaje Nominal (Ue) | 2P | 110-240V | |||||
| Frecuencia de Operación | 50/60Hz |
