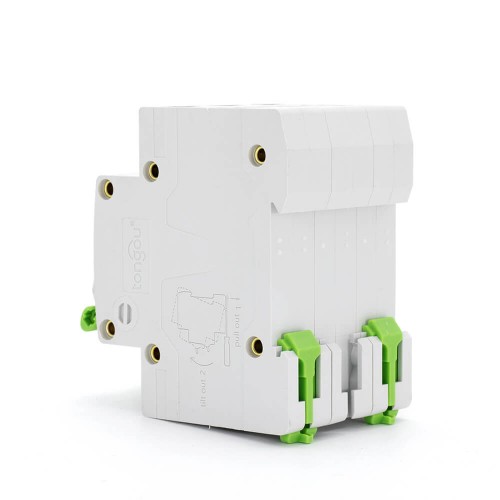

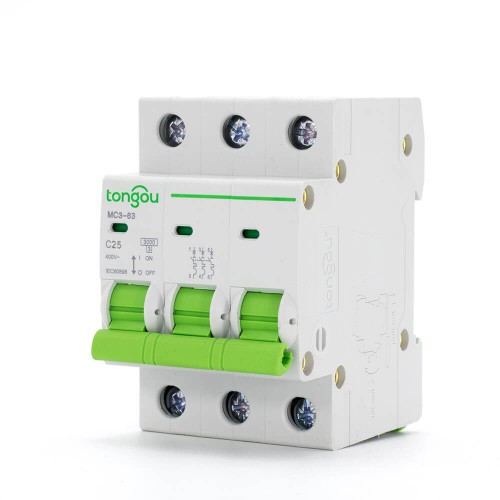

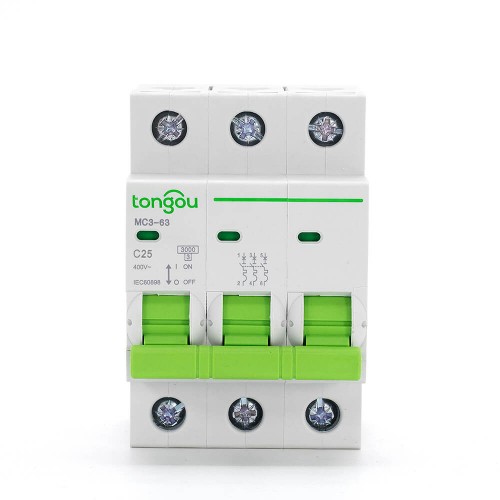

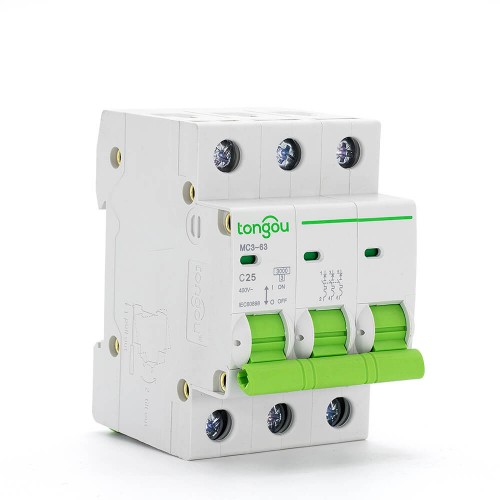

TOMC3-63 CA 3P 25A MCB
El TOMC3-63 CA 3P 25A MCB cuenta con el diseño más avanzado y un aspecto elegante: la cubierta curva y los mangos hacen que la operación sea cómoda, incluye una ventana de indicación de posición de contacto y está diseñado con una cubierta transparente para la etiqueta.
El mango no puede mantenerse en esta posición durante la operación manual.
Posee una alta capacidad de cortocircuito. El dispositivo de bloqueo evita la eliminación accidental o arbitraria de los terminales de conexión.
Consejos Especiales del CA 3P 25A MCB
1. Elija una curva de trip adecuada e instálela correctamente. El MCB se activará y cerrará su circuito protegido cuando ocurra un fallo, proporcionando así protección contra el choque eléctrico.
2. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, el MCB con un dispositivo de indicación “ON-OFF” se considera adecuado para la función de aislamiento.
3. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de sobretensiones, etc., en la línea de alimentación anterior al MCB, como medida de precaución ante posibles tensiones de sobresalto y corrientes en el lado de entrada de potencia.
4. El MCB es para operación no profesional por personas no entrenadas y no requiere mantenimiento.
5. Curvas de trip B, C, D.
| Nombre del Modelo | TOMC3-63/3/C25 |
| Número de Polos: | 3 |
| Tensión Nominal: | CA 110V 220V 400V |
| Corriente Nominal(A): | 25 |
| Curva de Trip: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Endurabilidad Electro-mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de tornillo / Terminal de poste con abrazadera |
| Capacidad de Conexión: | Conductor rígido hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje de panel |
| Normas | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Grado de Protección IP | IP40 para recinto modular conforme a IEC 60529 |
| IP20 conforme a IEC 60529 | |
| Altitud Operativa | 2000 m |
| Temperatura del Aire Ambiente para Operación | -35°C a +70°C |
| Temperatura del Aire Ambiente para Almacenamiento | -40°C a +85°C |
| Tipo | Anchura en módulos de 9 mm | ||||
| 3P | Calificación (En) | Curva B | Curva C | Curva D |
6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
