Description

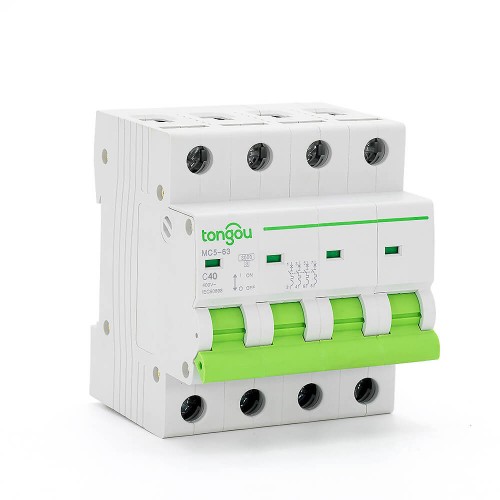

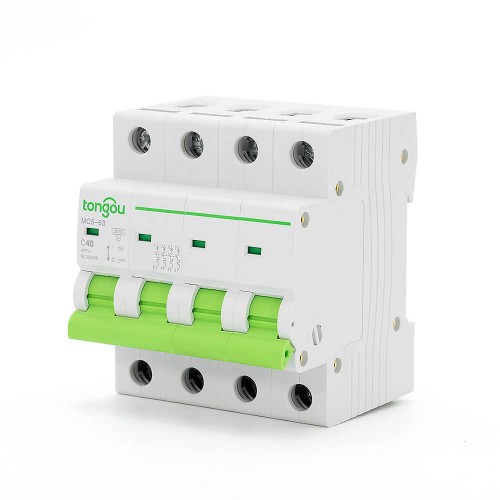

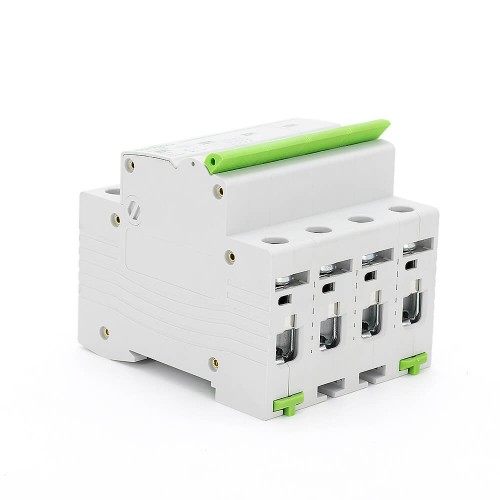

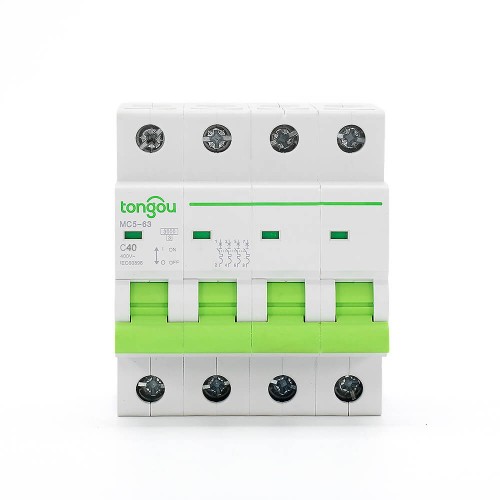

TOMC5-63 Mini Interruptor de Circuito MCB
3KA 110V 220V Curva C 4P 40A Mini Interruptor de Circuito MCB con calificación de corriente de 40A y curvas de tripping B, C y D para selección.
El mini interruptor de circuito de capacidad de ruptura de 3kA, montado en una rail DIN estándar de 35mm, lo hace ideal para aplicaciones comerciales e industriales IEC.
Consejos Especiales para Mini Interruptor de Circuito MCB
1. El MCB está diseñado para su uso por personas no entrenadas y no profesional, y no requiere mantenimiento.
2. Curvas de tripping B, C y D.
3. Se recomienda instalar dispositivos especiales, como dispositivos de protección contra sobresaltos, arrestadores de rayos, etc., en la línea upstream del MCB para prevenir la aparición de posibles tensiones y corrientes de sobresalto en el lado de entrada de potencia.
4. Al elegir la curva de tripping apropiada y instalarlo correctamente, el MCB se activa y desconecta su circuito protegido en caso de fallo, proporcionando así protección contra el choque eléctrico.
5. Para cumplir con las condiciones y aplicaciones anteriores, el MCB con un dispositivo indicador “ON-OFF” se considera adecuado para la función de aislamiento.
La imagen mencionada no se ha podido cargar. Asegúrate de que el enlace sea válido e intenta nuevamente.
| Nombre del Modelo | TOMC5-63/4/C40 |
| Número de Polos: | 4 |
| Voltaje Nominal: | CA 110V 220V |
| Corriente Nominal(A): | 40 |
| Curva de Tripping: | C |
| Capacidad de Cortocircuito Nominal (lcn): | 3kA |
| Frecuencia Nominal: | 50/60Hz |
| Clase de Limitación de Energía: | 3 |
| Tensión de Soportación de Impulso Nominal: | 6.2kV |
| Resistencia Electro-Mecánica: | ≥ 6000 |
| Terminal de Conexión: | Terminal de Tornillo / Terminal de Poste con Calmp |
| Capacidad de Conexión: | Conductor Rígido hasta 25mm² |
| Torsión de Fijación: | 2.0Nm |
| Instalación: | En rail DIN simétrico 35mm / Montaje en Panel |
| Normas | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Grado de Protección IP | IP40 para encase modular de acuerdo con IEC 60529 |
| IP20 de acuerdo con IEC 60529 | |
| Altitud Operativa | 2000m |
| Temperatura del Aire Ambiente para Operación | -35℃ a +70℃ |
| Temperatura del Aire Ambiente para Almacenamiento | -40℃ a +85℃ |
| Tipo | Anchura en módulos de 9 mm | ||||
| 4P | Calificación (En) | Curva B | Curva C | Curva D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
