Description

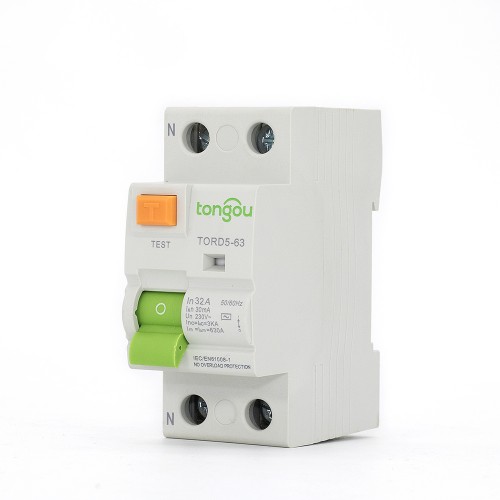

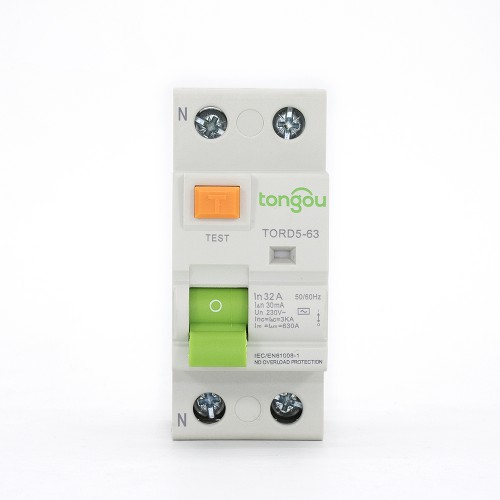

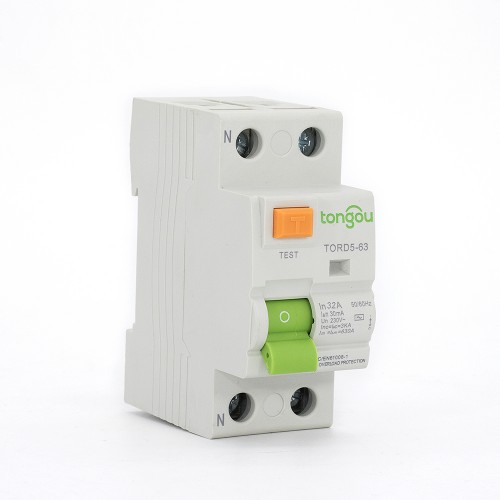

El 32A RCCB RCD Disyuntores de Corriente Residual es aplicable a circuitos eléctricos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal hasta 125Amperios.
Consejos especiales del 32A RCCB RCD:
1. El RCCB proporciona protección indirecta al cuerpo del operador en tal condición que las partes vivas expuestas deben estar conectadas a un polo de tierra adecuado.
2. El RCCB diseñado para la instalación doméstica y otras aplicaciones similares, es para operación no profesional y no requiere mantenimiento.
3. El RCCB con sensibilidad nominal de hasta 30mA podría usarse como dispositivo de protección suplementaria en caso de que otro dispositivo de protección falle en su protección contra la electricidad.
4. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado el RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD5-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | A, AC |
| Número de Polos: | 2P |
| Capacidad nominal de ensamblado y ruptura | 630A |
| Corriente nominal（A） | 16, 25, 32, 40, 63, 80 |
| Voltaje nominal | 220V/380V |
| Frecuencia nominal | 50/60Hz |
| Corriente de operación residual nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente no operativa residual nominal |△ no: | 0.5|△ n |
| Corriente condicionada de cortocircuito nominal inc: | 3KA |
| Corriente condicionada de cortocircuito residual nominal |△c: | 3KA |
| Duración de la tracción: | Tracción instantánea ≤0.1s |
| Rango de corriente de tracción residual: | 0.5||△n~|△n |
| Endurabilidad electro-mecánica | ≥4000 ciclos |
| Capacidad de conexión: | Conductor rígido 25mm² |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de fijación | 2.0 Nm |

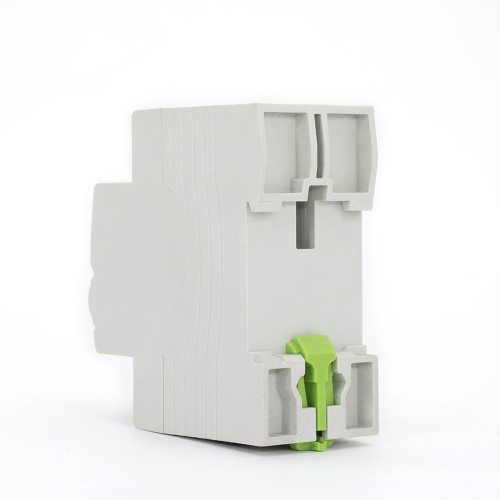

| Instalación | En carril DIN simétrico 35mm Montaje en panel |
Tipo de Producto | A | Anchura en módulos de 9 mm | |||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 16A | TORD5A-63/2/16/001 | – | – | – | – |
4 |
| 25A | TORD5A-63/2/25/001 | TORD5A-63/2/25/003 | – | TORD5A-63/2/25/03 | – | ||
| 40A | – | TORD5A-63/2/40/003 | – | TORD5A-63/2/40/03 | TORD5A-63/2/40/05 | ||
| 63A | – | TORD5A-63/2/63/003 | – | TORD5A-63/2/63/03 | TORD5A-63/2/63/05 | ||
| 100A | – | TORD5A-63/2/100/003 | – | TORD5A-63/2/100/03 | TORD5A-63/2/100/05 | ||
| Voltaje Nominal (Ue) | 2P | 110-240V | |||||
| Frecuencia de Operación | 50/60Hz | ||||||
