Description
Descripción

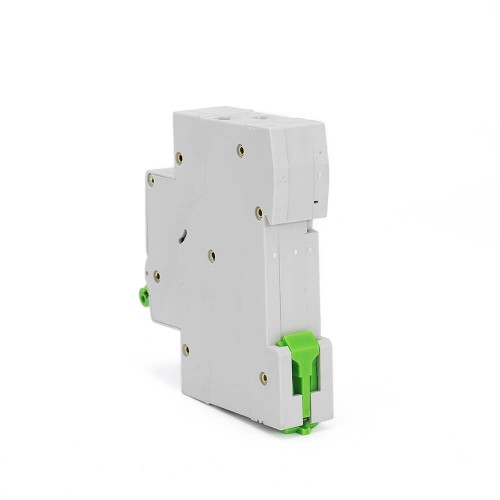

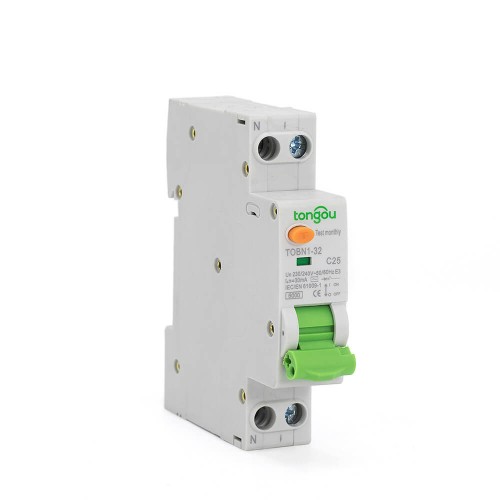

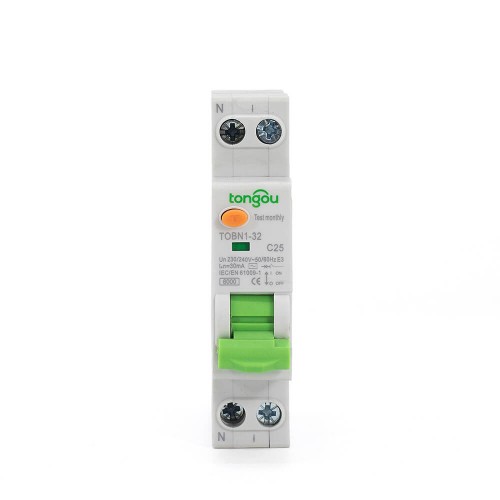

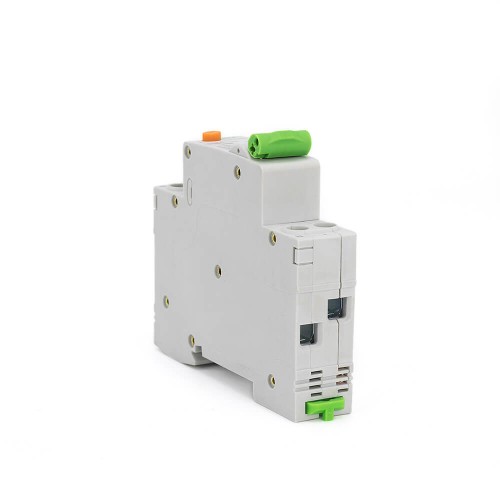

El 32 Amp RCBO es adecuado para circuitos con voltaje nominal de 230V CA, frecuencia de 50/60Hz y corriente nominal inferior a 32Amp.
Su principio de funcionamiento es que el 32 Amp RCBO proporciona protección indirecta al cuerpo del operador cuando las partes activas expuestas deben conectarse a un electrodo de tierra apropiado.
Además, el RCBO también proporciona protección contra sobrecorriente para circuitos en hogares, negocios y otros dispositivos similares. Al mismo tiempo, también puede prevenir el peligro de incendio potencial causado por la corriente de tierra-fallo cuando el dispositivo de protección contra sobrecorriente falla.
Nota especial del 32 Amp RCBO
1. El RCBO no puede prevenir el choque eléctrico causado por el contacto directo entre dos líneas protegidas o la corriente de filtración entre las dos líneas.
2. El RCBO está diseñado para la instalación en hogares y otras aplicaciones similares, operación no profesional y sin mantenimiento.
3. El RCBO con una sensibilidad nominal de 100mA se puede utilizar como dispositivo protector auxiliar para prevenir que otros dispositivos protectores no puedan prevenir el choque eléctrico.
4. Se recomienda instalar dispositivos especiales en la línea superior de RCBO, como protectores de sobresaltos, arrestadores de rayos, etc., para prevenir que aparezcan potenciales tensiones y corrientes de sobresalto en el lado de entrada de alimentación de energía.
5. El valor de protección contra sobrecorriente del RCBO está fijo y no se realizan más ajustes.
| Nombre del Modelo | TOBN1-32 |
| Modelo | Tipo Electrónico |
| Característica de corriente residual: | CA |
| Número de Polos: | 1P+N |
| Curva de tripping | C |
| Corriente nominal（A） | 6-32 |
| Voltaje nominal | 240V |
| Frecuencia nominal | 50/60Hz |
| Corriente de operación residual nominal |△(A): | 0.03 |
| Corriente no operativa residual nominal |△ no: | 0.5|△ n |
| Corriente de cortocircuito condicionada nominal inc: | 6kA |
| Corriente de cortocircuito residual condicionada |△c: | 6kA |
| Duración del tripping: | Tripping instantáneo ≤0.1s |
| Rango de corriente de tripping residual: | 0.5||△n~|△n |
| Resistencia electro-mecánica | ≥4000 ciclos |
| Capacidad de conexión: | CONDUCTOR RÍGIDO 16MM² |
| Terminal de conexión | Terminal de tornillo Terminal de poste con abrazadera |
| Torsión de fijación | 2.0 Nm |
| Instalación | En rail DIN simétrico 35mm Montaje en panel |
| 1P+N | CA | Anchura en módulos de 9 mm | ||||
| Curva B | Voltaje Nominal（En） | Sensibilidad（Len） | 10mA | 30mA | 100mA | 2 |
230V 240V | Rating（In） | 6A | TOBN1-32/1N/B6/001 | TOBN1-32/1N/B6/003 | – | |
| 10A | TOBN1-32/1N/B10/001 | TOBN1-32/1N/B10/003 | ||||
| 16A | TOBN1-32/1N/B16/001 | TOBN1-32/1N/B16/003 | ||||
| 20A | TOBN1-32/1N/B20/001 | TOBN1-32/1N/B20/003 | ||||
| 25A | TOBN1-32/1N/B25/001 | TOBN1-32/1N/B25/003 | ||||
| 32A | TOBN1-32/1N/B32/001 | TOBN1-32/1N/B32/003 | ||||
| Curva C | Voltaje Nominal（En） | Sensibilidad（Len） | 10mA | 30mA | 100mA | |
| 110V | Rating（In） | 10A | – | TOBN1-32/1N/C10/003 | – | 2 |
| 16A | TOBN1-32/1N/C16/003 | |||||
| 20A | TOBN1-32/1N/C20/003 | |||||
| 25A | TOBN1-32/1N/C25/003 | |||||
| 32A | TOBN1-32/1N/C32/003 | |||||
230V 240V | Calificación (En) | 6A | TOBN1-32/1N/C6/001 | TOBN1-32/1N/C6/003 | TOBN1-32/1N/C6/01 | |
| 10A | TOBN1-32/1N/C10/001 | TOBN1-32/1N/C10/003 | TOBN1-32/1N/C10/01 | |||
| 16A | TOBN1-32/1N/C16/001 | TOBN1-32/1N/C16/003 | TOBN1-32/1N/C16/01 | |||
| 20A | TOBN1-32/1N/C20/001 | TOBN1-32/1N/C20/003 | TOBN1-32/1N/C20/01 | |||
| 25A | TOBN1-32/1N/C25/001 | TOBN1-32/1N/C25/003 | TOBN1-32/1N/C25/01 | |||
| 32A | TOBN1-32/1N/C32/001 | TOBN1-32/1N/C32/003 | TOBN1-32/1N/C32/01 |
