Description

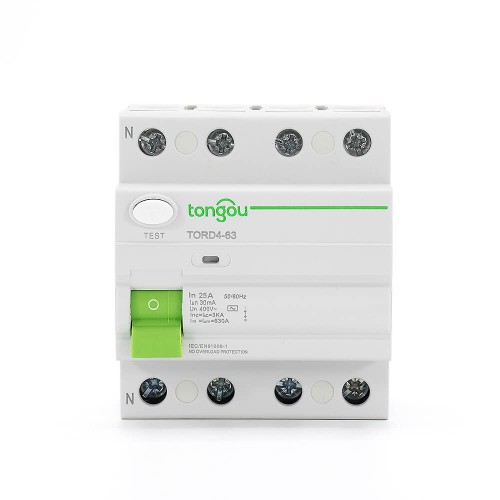

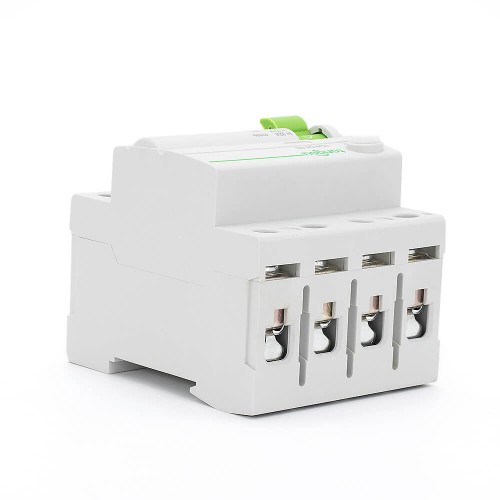

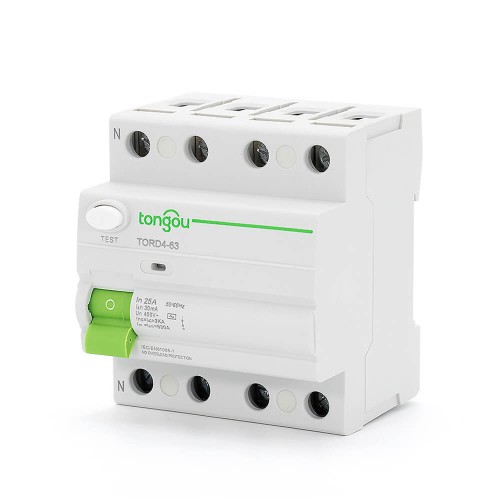

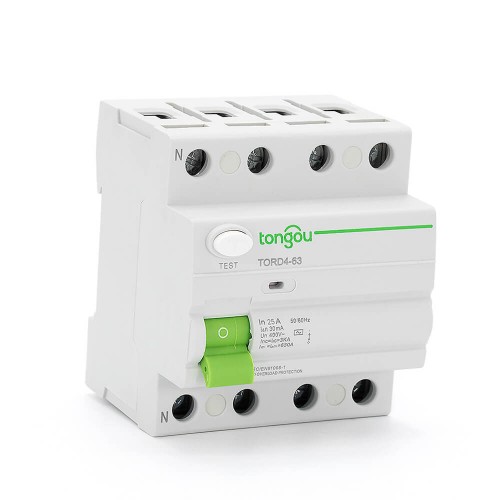

El 25A RCCB Disyuntores de Corriente Residual es aplicable a circuitos eléctricos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz y corriente nominal hasta 125Amperios.
El RCCB proporciona protección indirecta para el cuerpo del operador cuando las partes vivas expuestas deben estar conectadas a un electrodo de tierra apropiado.
Consejos especiales del 25A RCCB:
1. El RCCB con una sensibilidad nominal de 30mA se puede utilizar como un dispositivo de protección auxiliar para prevenir la falla de otros dispositivos de protección.
2. El RCCB diseñado para la instalación doméstica y otras aplicaciones similares, es para operación no profesional y no requiere mantenimiento.
3. El RCCB también proporciona protección contra los peligros de incendio causados por la corriente de tierra debido a la avería del dispositivo de protección por sobrecarga.
5. Cumpliendo con las condiciones y aplicaciones mencionadas anteriormente, se considera adecuado el RCCB con dispositivo indicador “ON-OFF” para la función de aislamiento.
| Nombre del Modelo | TORD4-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | AC |
| Número de Polos: | 2P, 4P |
| Capacidad Nominal de Ensamblado y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 6kA |
| Corriente Condicionada de Cortocircuito Residual Nominal |△c: | 6kA |
| Duración de la Tracción: | Tracción Instantánea ≤0.1s |
| Rango de Corriente de Tracción Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-Mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijación | 2.0 Nm |
| Instalación | En Carril DIN Simétrico 35mm Montaje en Panel |
| Tipo de Producto | CA | Anchura en módulos de 9 mm | |||||
| 4P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Voltaje Nominal (Ue) | 4P | 400-415V | |||||
| Frecuencia de Operación | 50/60Hz |
