Description

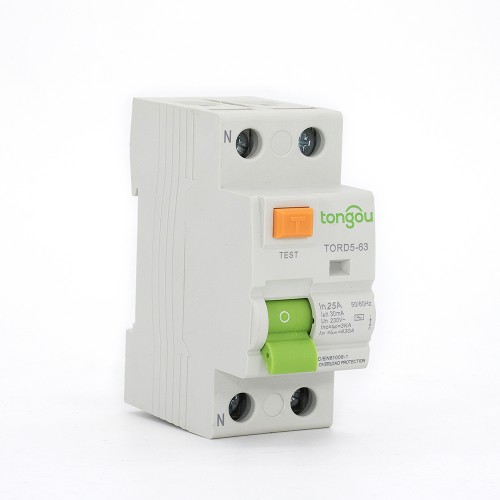

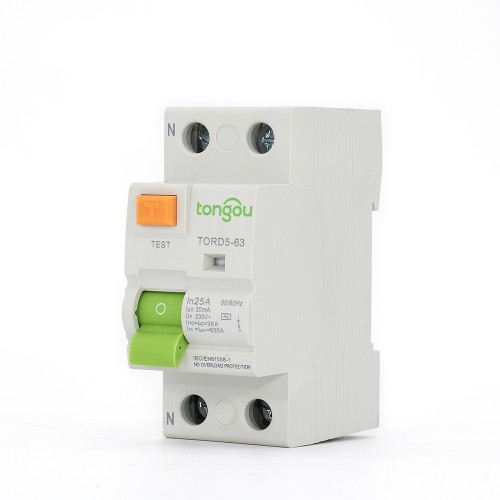

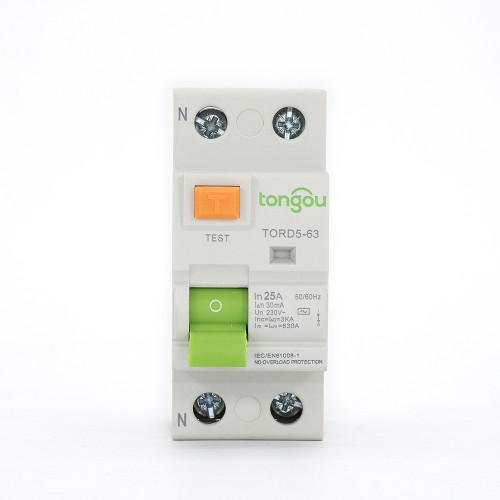

El 25A 30mA RCCB RCD Disyuntores de Corriente Residual es adecuado para circuitos con voltaje nominal de 230/400V CA, frecuencia de 50/60Hz, y corriente nominal inferior a 125Amperios.
RCCB proporciona protección contra los peligros de incendio causados por las corrientes de tierra provocadas por la avería del dispositivo de protección por sobrecarga.
Consejos especiales del 25A 30mA RCCB RCD:
1. El RCCB con una sensibilidad nominal de 30mA se puede utilizar como un dispositivo de protección auxiliar para prevenir que otros dispositivos de protección pierdan potencia.
2. El RCCB está diseñado para la instalación doméstica y otras aplicaciones similares. Es operado por no profesionales y no requiere mantenimiento.
3. Se recomienda instalar dispositivos especiales, como protectores contra sobretensiones, arrestadores de rayos, etc., en la línea de alimentación anterior al RCCB para prevenir que aparezcan potenciales tensiones de sobresalto y corrientes en el lado de entrada de energía.
| Nombre del Modelo | TORD5-63 |
| Tipo de Modelo | Tipo electro-magnético |
| Características de Corriente Residual: | A, AC |
| Número de Polos: | 2P |
| Capacidad Nominal de Ensamblado y Ruptura | 630A |
| Corriente Nominal (A) | 16, 25, 32, 40, 63, 80 |
| Voltaje Nominal | 220V/380V |
| Frecuencia Nominal | 50/60Hz |
| Corriente de Operación Residual Nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Corriente No Operativa Residual Nominal |△ no: | 0.5|△ n |
| Corriente Condicionada de Cortocircuito Nominal inc: | 3KA |
| Corriente Condicionada de Cortocircuito Residual Nominal |△c: | 3KA |
| Duración de la Tracción: | Tracción Instantánea ≤0.1s |
| Rango de Corriente de Tracción Residual: | 0.5||△n~|△n |
| Endurabilidad Electro-Mecánica | ≥4000 ciclos |
| Capacidad de Conexión: | Conductor Rígido 25mm² |
| Terminal de Conexión | Terminal de Tornillo Terminal de Poste con Abrasadera |
| Torsión de Fijación | 2.0 Nm |

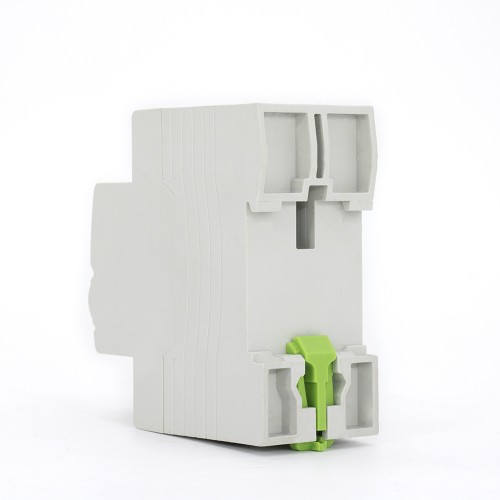

| Instalación | En Carril DIN Simétrico 35mm Montaje en Panel |
| Tipo | A | Anchura en módulos de 9 mm | |||||
| Producto | |||||||
| 2P | Sensibilidad | 10mA | 30mA | 100mA | 300mA | 500mA | |
Calificación
| 16A | TORD5A-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD5A-63/2/25/001 | TORD5A-63/2/25/003 | – | TORD5A-63/2/25/03 | – | ||
| 40A | – | TORD5A-63/2/40/003 | – | TORD5A-63/2/40/03 | TORD5A-63/2/40/05 | ||
| 63A | – | TORD5A-63/2/63/003 | – | TORD5A-63/2/63/03 | TORD5A-63/2/63/05 | ||
| 100A | – | TORD5A-63/2/100/003 | – | TORD5A-63/2/100/03 | TORD5A-63/2/100/05 | ||
| Voltaje Nominal (Ue) | 2P | 110-240V | |||||
| Frecuencia de Operación | 50/60Hz | ||||||
